MAX16602CL8EVKIT
MAX16602和MAX20790 评估套件
顶部
概览
优势和特点
- 高功率密度和效率
- 单芯片智能电源：MAX20790
- 较小的功率级占位面积：约24mm2
- 提供顶级效率(95.6%峰值效率 @ 1.8VOUT)
- 集成输入电源监测
- 通过PMBus遥测
- 数字可编程配置
- 输入电压、电流和功率监测
- 电源级温度监测和报告
- 高级电源管理
- 自主切相
- 正交电流再均衡实现瞬态相电流平衡
- 低静态电流 — 提高轻载和待机效率
- 保护功能
- 为控制器输入和偏置电源提供欠压保护
- 功率级电源和boost具有UVLO保护
- 功率级boost刷新
- 功率级VX短路和过热保护
- 快速过流保护
- 经过验证的PCB布局
- 完全装配并经过测试
产品详情

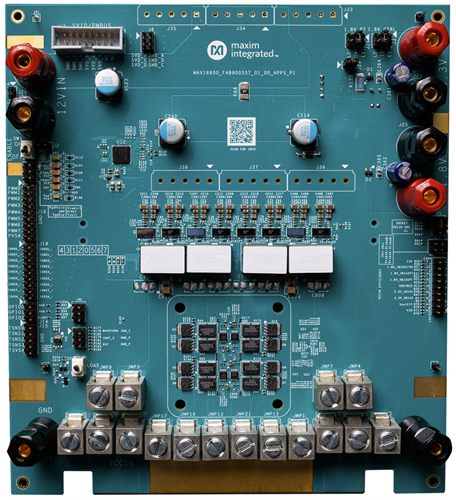

MAX16602CL8评估套件(EV kit)为完全装配并经过测试的表贴电路板，包括评估MAX16602和MAX20790所需的全部元件。MAX16602为PMBus™兼容、多相电压转换控制器，支持AI核或Intel® VR13.HC服务器CPU。IC采用56引脚、7mm x 7mm QFN封装。控制器产生8路脉宽调制(PWM)控制信号或相信号。评估套件为8相工作的多相同步降压转换器，采用2相耦合电感，可降低有效电感值和尺寸，没有过多纹波电流，从而减小要求的输出电容，并改进瞬态响应。
评估套件也用于演示MAX20790智能电源级IC的完整功能。IC采用单片集成和高级封装技术，支持高开关频率，功耗远远低于传统方案。提供八片MAX20790器件用于产生主电源输出。
警告：评估套件设计为12V输入和大功率操作。为大电流电气设备供电时，必须遵守安全规程。
严重故障或失效条件下，评估套件散发的热量会非常大，可能造成元件或元件碎片高速弹出。请谨慎操作评估套件，预防造成人员伤害。
应用
- AI核和XPU供电
- 通信和网络设备电源
- 企业级存储
- 图形处理器
- 大电流多相电压调节器
- 网络ASIC
- 服务器与工作站
- VR13.HC CPU和存储器
