Voyager 3 无线振动监测平台

基于 MEMS 的无线振动监测套件，用于加速资产监控和解决方案开发

顶部

概览

优势和特点
产品详情

优势和特点

基于MEMS的无线振动监测平台是一种完整的评估解决方案，包括：

具有高达2.6kHz带宽的机械安装和测量能力
3轴超低功耗、超低噪声MEMS加速度计技术
低功耗16位ADC
超低功耗微控制器和鲁棒的低功耗SmartMESH无线电

用户能够：

将无线解决方案快速部署到机器或测试设置
评估用于振动监控的ADI MEMS传感器技术
评估用于工业无线监测的ADI SmartMESH技术
加快其资产监控和解决方案开发

产品详情

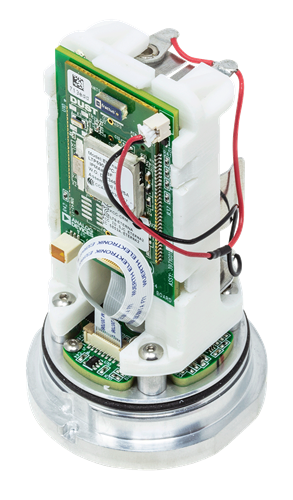

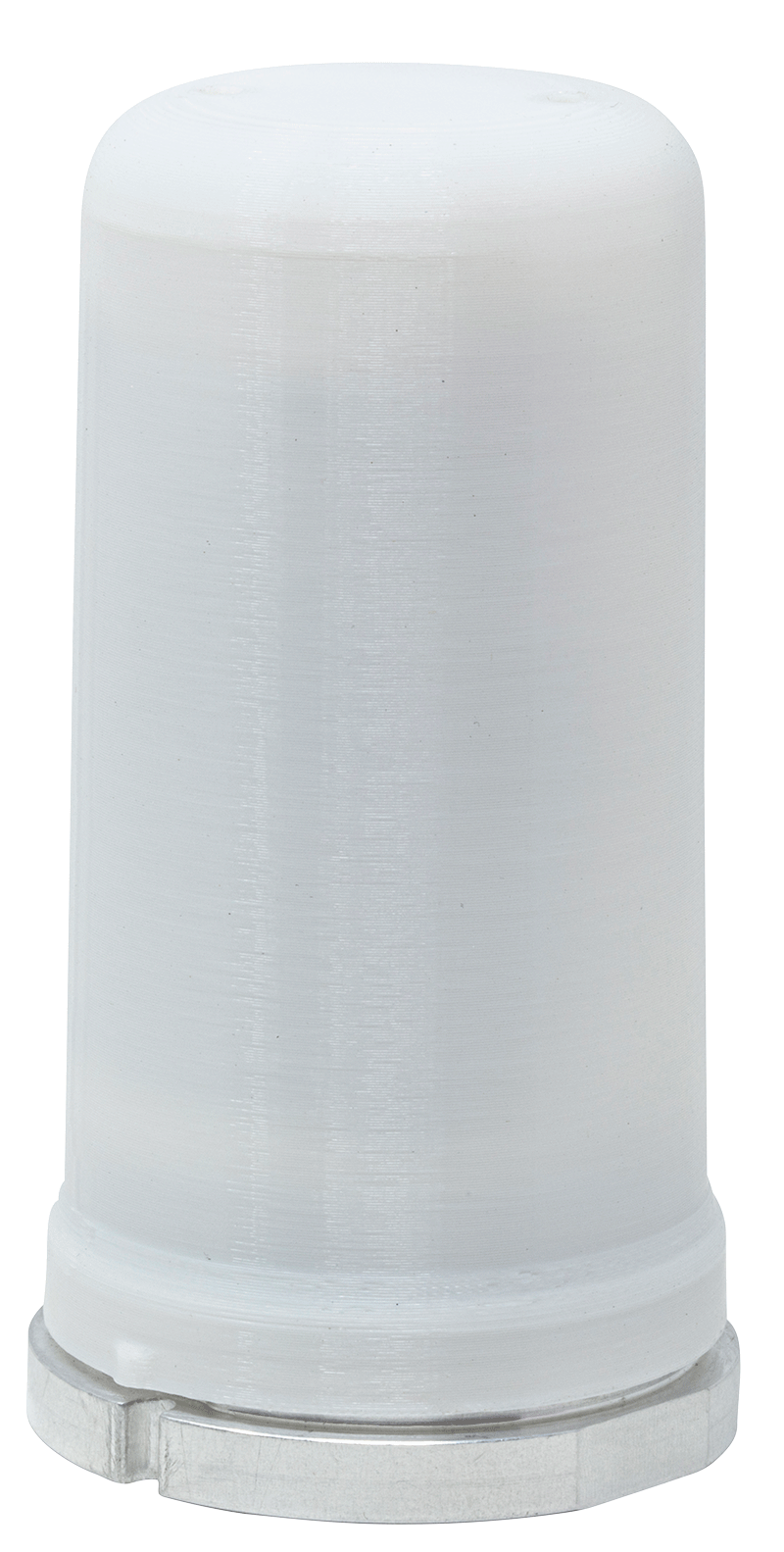

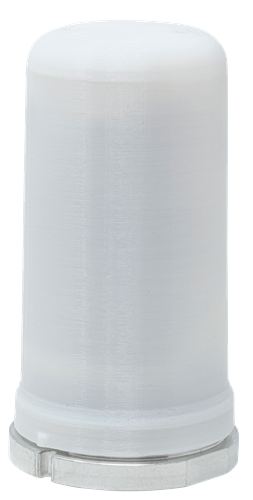

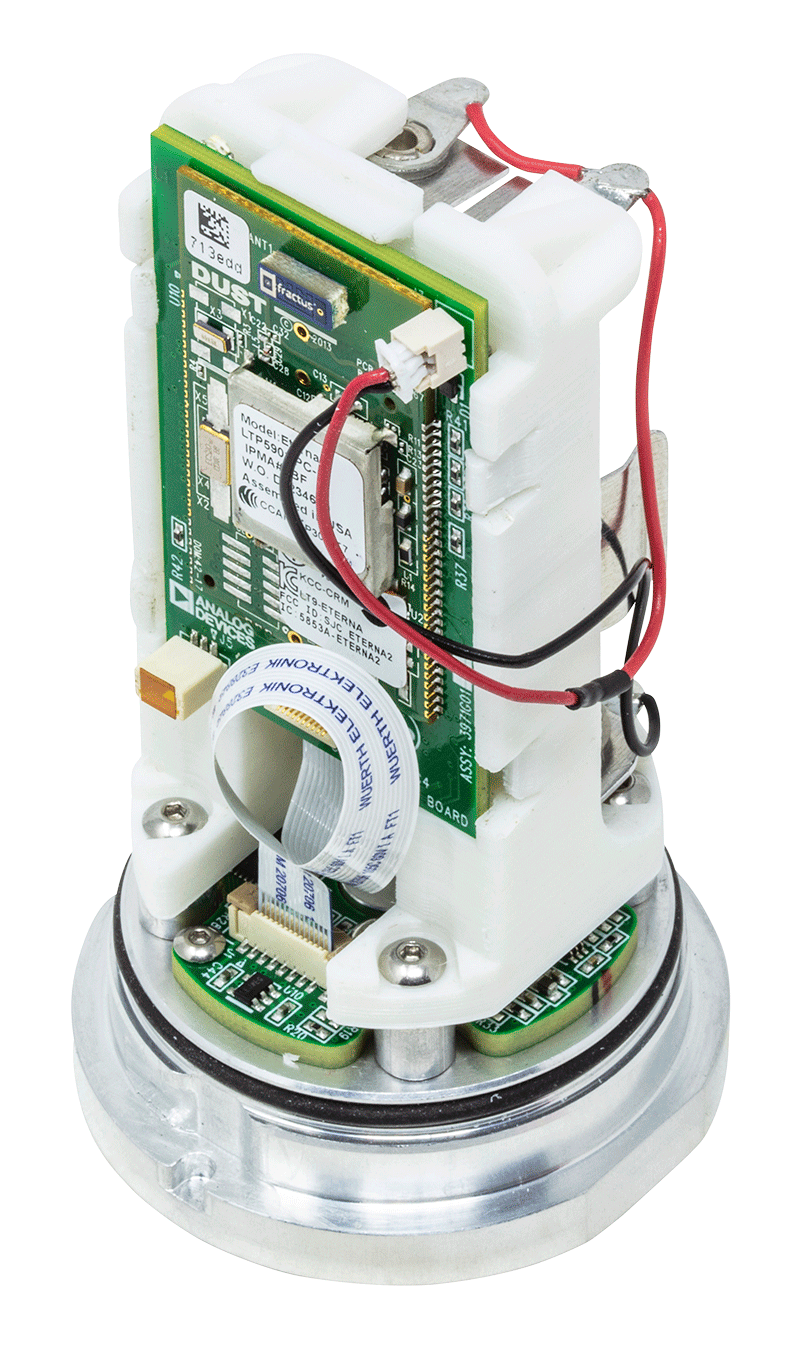

无线振动监测平台是一个针对基于MEMS加速度计的振动监测的无线信号链的系统评估解决方案。该系统解决方案整合了机械附件、硬件、固件和PC软件，可以快速部署和评估三轴振动监测解决方案。该模块可以通过¼-28螺柱直接连接到电机或固定装置。作为状态监控(CbM)系统的一部分，它也可以与同一无线Mesh网络上的其他模块组合使用，提供具有多个传感器节点的范围更广的图像。

解决方案概览

CbM硬件信号链包含一个安装在模块底座上的三轴ADXL356加速度计。ADXL356输出使用三个AD7685 16位菊花链ADC进行调理并转换为数字输出。ADC输出缓冲并转换为ADuCM4050低功耗微控制器中的频域并流传输至SmartMESH IP终端。从SmartMESH芯片，将芯片时域和FFT数据无线传输到SmartMESH IP管理器。管理器连接到PC，可以进行可视化处理和数据保存。数据显示为原始时域数据和FFT数据。还提供了有关时间汇总数据的其他摘要统计信息。提供了PC端GUI的完整Python代码以及部署于模块上的C语言固件，以便客户修改。

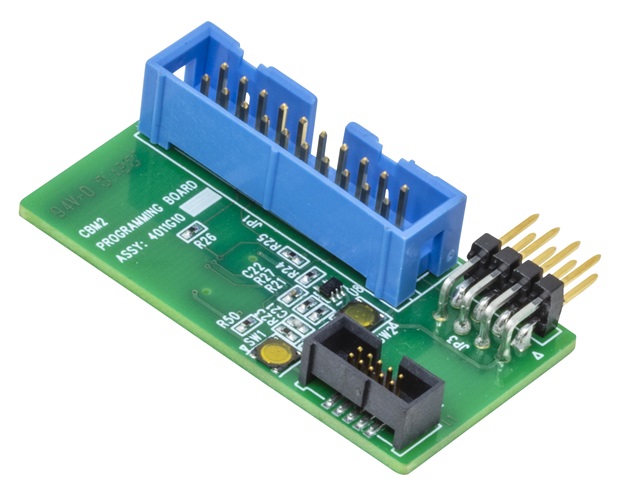

EV-CBM-VOYAGER3-1Z评估套件包括如下器件：
