EVAL-LT8210-1-AZ

产品详情

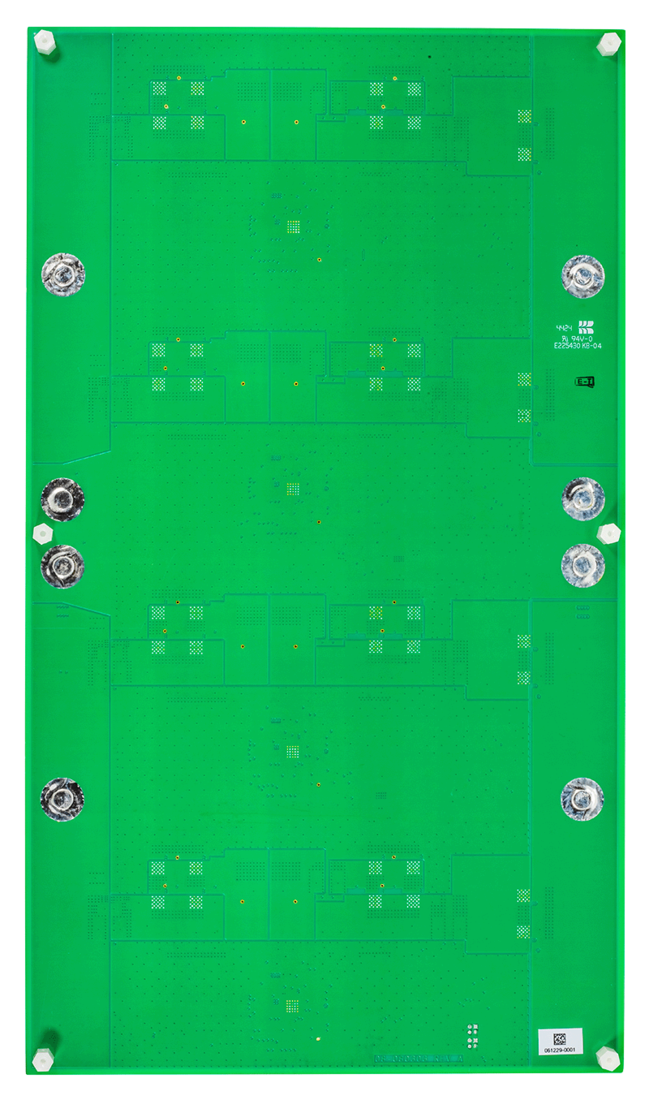

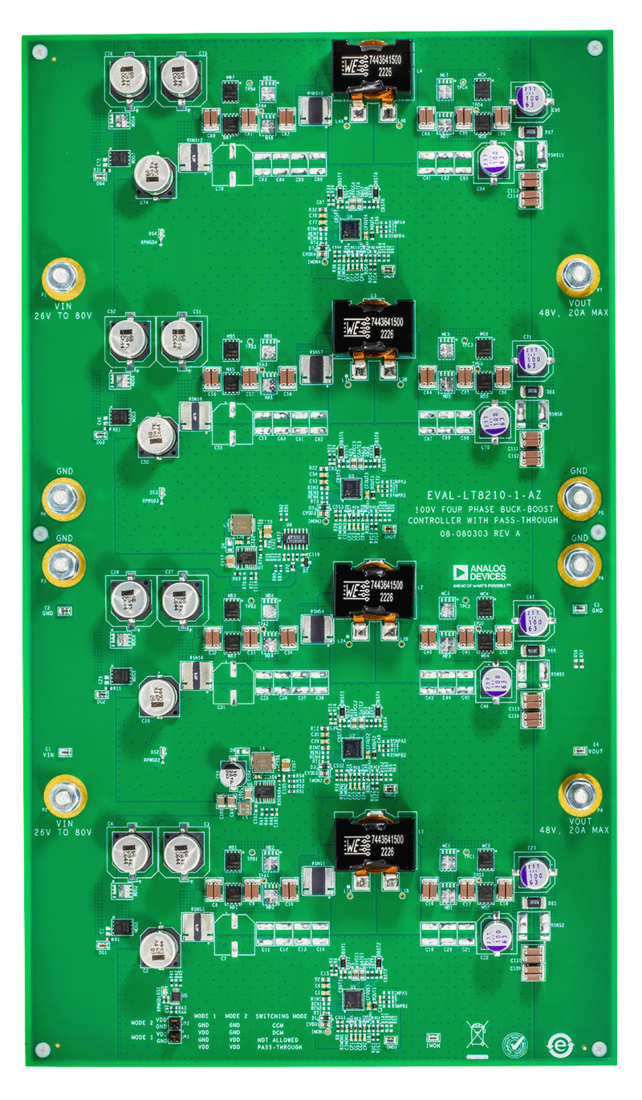

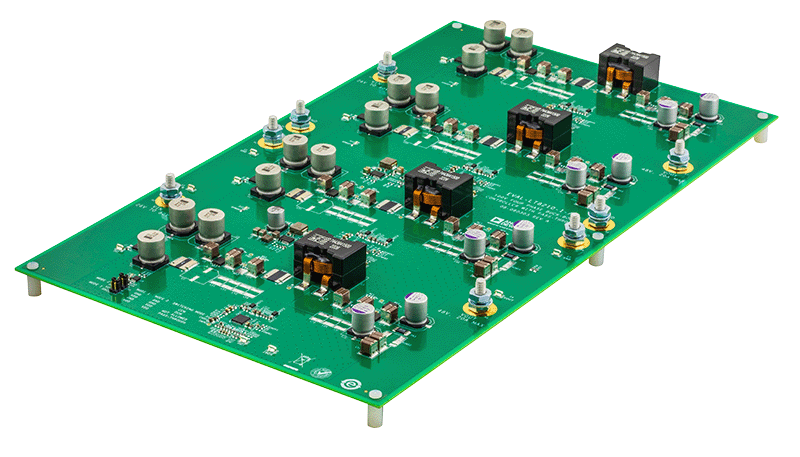

评估电路 EVAL-LT8210-1-AZ 是具有直通模式的高压、高效率同步 4 开关多相降压升压 DC/DC 转换器。该电路提供 36V 至 56V 的输出，可在 26V 至 80V 的输入电压范围内提供 20A 的最大负载电流。评估电路具有四个 LT8210-1 控制器，可以多相配置运行，而无引线闭环均流环路可平衡每相的电流。

EVAL-LT8210-1-AZ 可采用三种模式运行：连续传导模式（CCM）、不连续传导模式（DCM）和直通模式。使用 MODE1 和 MODE2 接头引脚选择所需模式。该板以 205kHz 的开关频率运行，并且进行外部同步。电路板上的所有组件都经过精心选择，以优化此频率下的效率。该电路板还实现了 -40V 的反向输入保护。

LT8210-1 数据手册提供了完整的套件和运行说明以及应用信息。该数据手册必须与本用户指南一起阅读。

提供了此电路板的设计文件。
