用户手册 Rev. 0
1 查看全部

概览

优势和特点

  • 自包含板，包括 HMC8362 或 HMC8364 低噪声、四频VCO、ADG1604 4：1 多路复用器、滤波选件以及 LT3042 稳压器和插头连接器，可以使用 Arduino Uno 或 Linduino 微控制器
  • 由单一 6 V 电源外部供电

产品详情

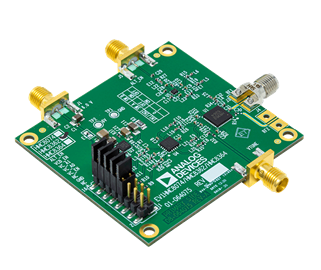

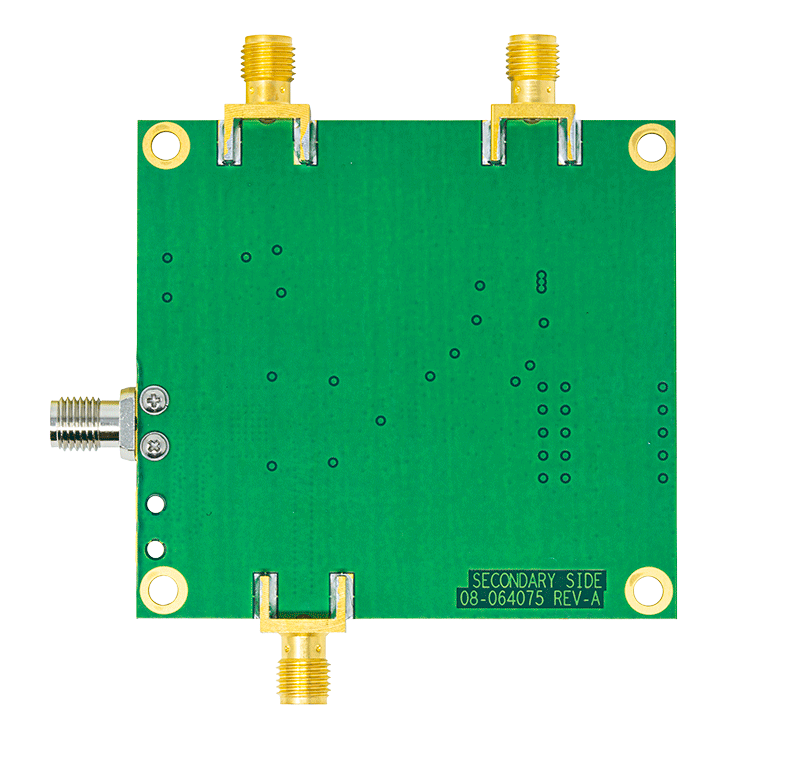

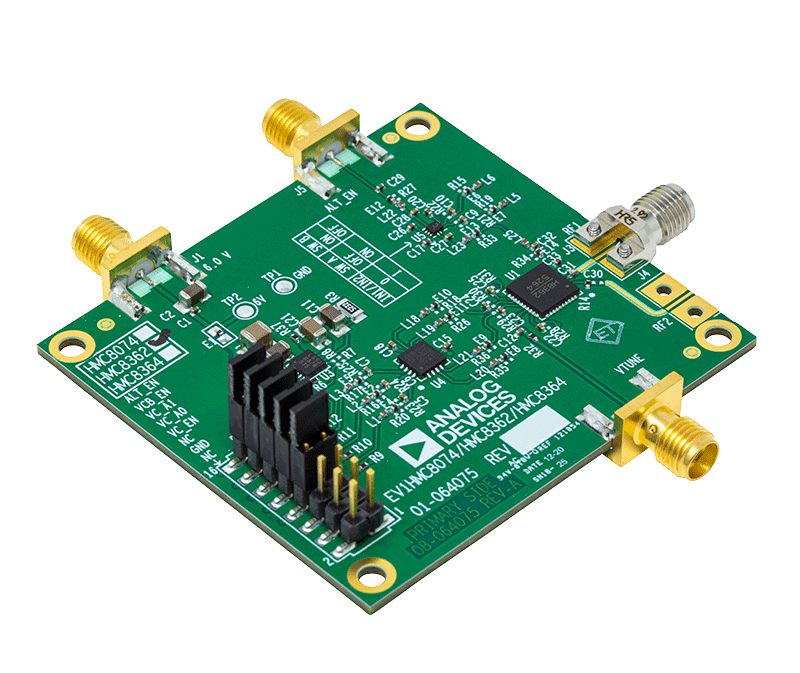

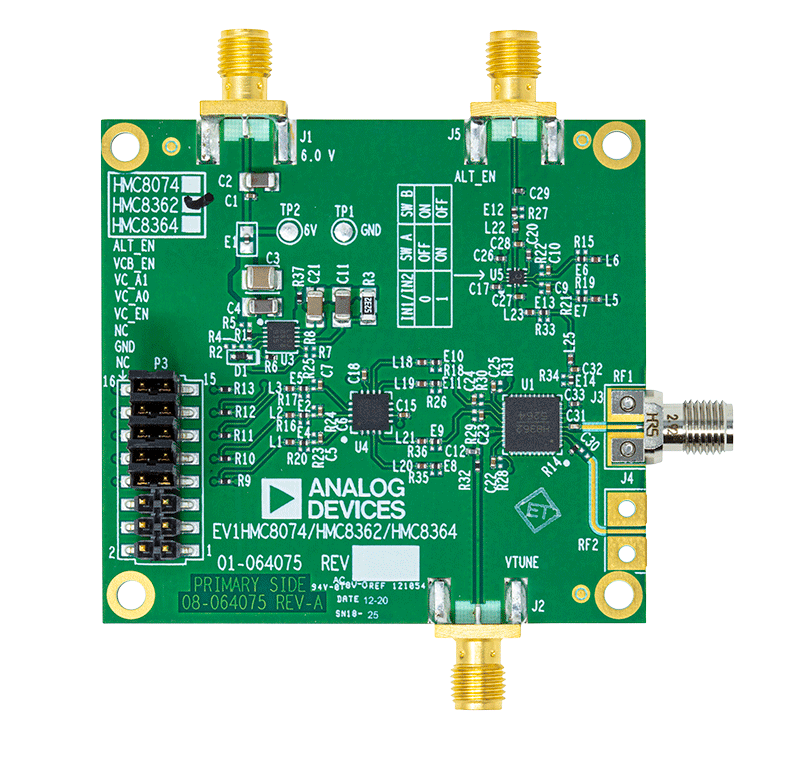

EV1HMC8362LP6G 和 EV1HMC8364LP6G 可评估 HMC8362 和 HMC8364 低噪声、四频压控振荡器（VCO）的性能。评估板的照片如图 1 所示。评估板包含 HMC8362 或 HMC8364 VCO、LT3042 超低噪声稳压器、跳线、ADG1604 4：1 多路复用器以及超小型版本 A（SMA）和 2.92 mm K 连接器。

使用评估板时，请查阅 HMC8362 和 HMC8364 数据手册和本用户指南。

技术与领域

相关产品

系统需求

  • 电源 (6 V)
  • 电源（低噪声、0 V 至 13.5 V 可调电压）
  • 50 Ω 端电极
  • 信号源分析仪

文档

  • 查看全部 (6)
  • 演示板原理图 (1)
  • 用户手册 (1)
  • 评估设计文件 (4)
    • Document Type

    硬件 (1)

    参考电路
