概览

优势和特点

  • isoPower 集成隔离式直流/直流转换器
  • 符合 CISPR 32/EN 55032 B 级发射限制
  • 板载 6 V 至 9 V LDO 电源，可以为 VDDP 引脚提供 5 V 的电压
  • 5 V 输入运行和可选的 3.3 V 或 5 V 隔离式直流/直流转换器输出
  • 适用于以下用途的螺纹端子连接器
    • LDO 电源
    • 5 V 直接电源
    • 板外 PDIS 控制
    • 隔离式输出电源

产品详情

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A 器件集成了四个 iCoupler® 开关键控
(OOK)数字隔离通道和 iCoupler 芯片级 isoPower® 变压器技术。

该 iCoupler 变压器技术能够在需要高达500 mW隔离电源的应用中实现小尺寸集成式、增强隔离信号和电源解决方案。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A数据手册中提供了可用的DC/DC转换器电源配置和高环境温度下的最大可用功率。

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A器件提供在全负载下能够满足有关带铁氧体磁珠的2层印刷电路板(PCB)的CISPR 32/EN 55032、B类限制的稳压隔离电源。数据手册中的图4和图5提供了EVAL-ADUM6421ARNZ/EVAL-ADUM6421AURNZ的电磁辐射图表。该系列的所有器件都包含相同的隔离式DC/DC转换器，并通过方向数字通道配置来区分。

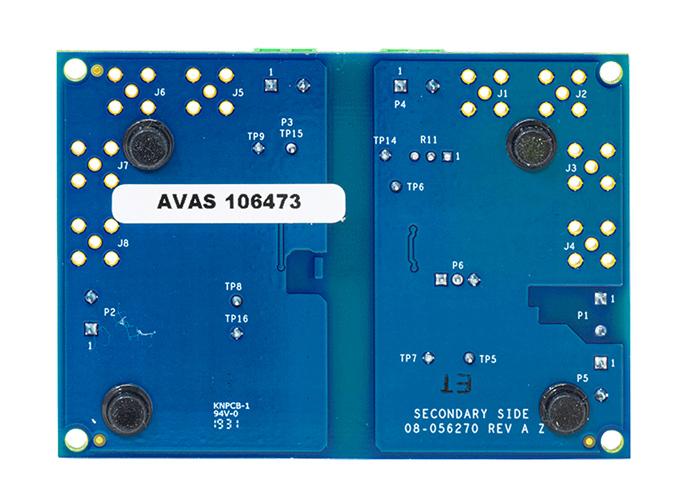

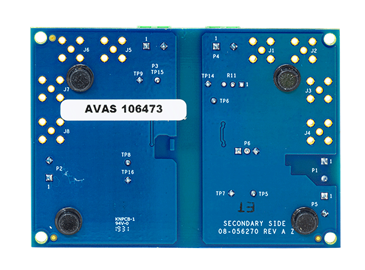

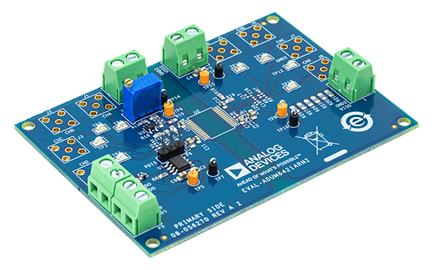

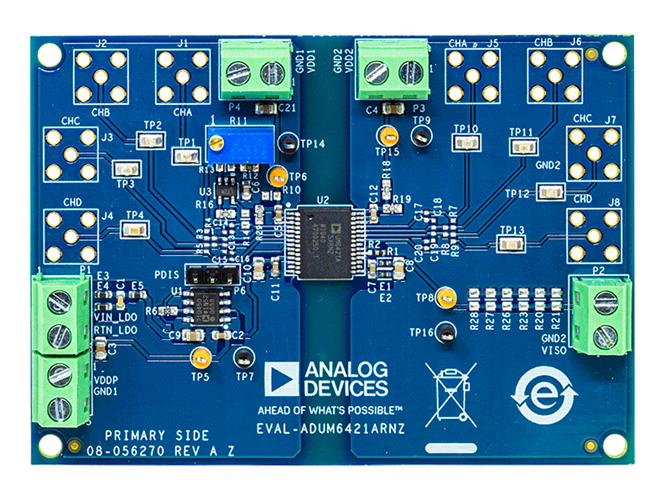

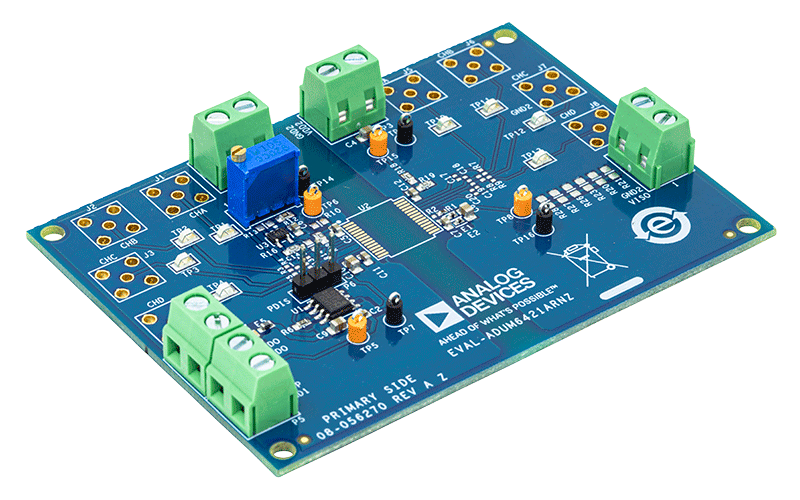

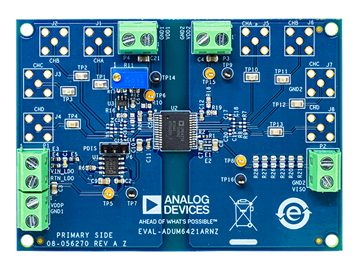

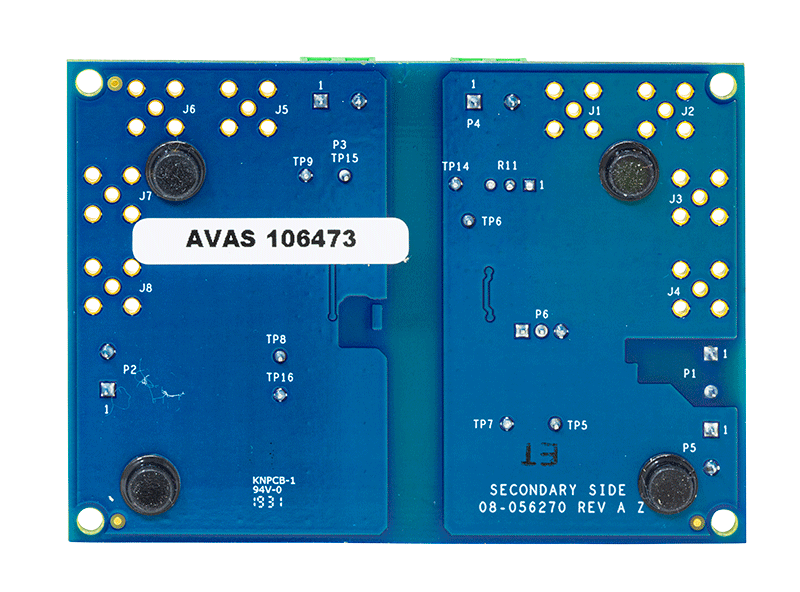

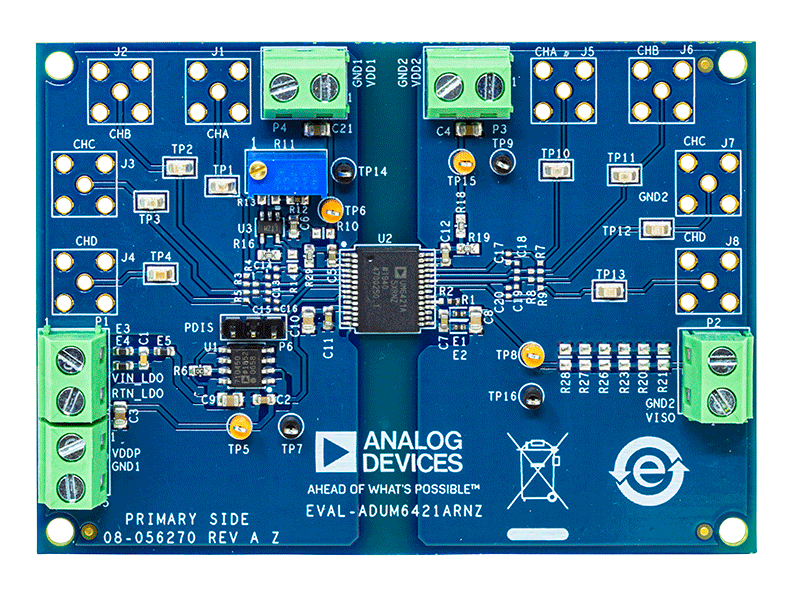

EVAL-ADUM6421ARNZ包括集成了隔离式DC/DC转换器的ADuM6421ABRNZ5四通道数字隔离器。或者，EVAL-ADUM6421AURNZ使该隔离器位置未填充以便评估ADuM6420A、ADuM6421A、ADuM6422A、ADuM6423A或ADuM6424A。

ADuM6420A/ADuM6421A/ ADuM6422A/ADuM6423A/ADuM6424A数据手册提供ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A的完整规格，使用评估板时必须同时参考用户指南与数据手册。

技术与领域

相关产品

包装内含

  • EVAL-ADUM6421ARNZ，包括ADuM6421ABRNZ5
  • EVAL-ADUM6421AURNZ，要求分别订购ADuM6420A，ADuM6421A，ADuM6422A，ADuM6423A或ADuM6424A
