EVAL-ADUM4165
评估用于隔离USB 2.0高速、全速和低速应用的ADuM4165/ADuM4166 5.7 kV RMS数字隔离器
顶部
概览
优势和特点
- 支持USB 2.0数据传输
- 低速(1.5 Mbps)
- 全速(12 Mbps)
- 高速(480 Mbps)
- 标准USB A类和B类连接器
- 通过电缆或外部电源进行上游5 V供电
- 通过外部电源进行下游供电
- 接受3.3 V或5 V外部电源
- 下游侧上的PGOOD（电源良好）指示
- 可选外部时钟连接
- 可以选择连接测试点
- 20引脚SOIC_IC封装选项，爬电距离为8.3 mm
产品详情

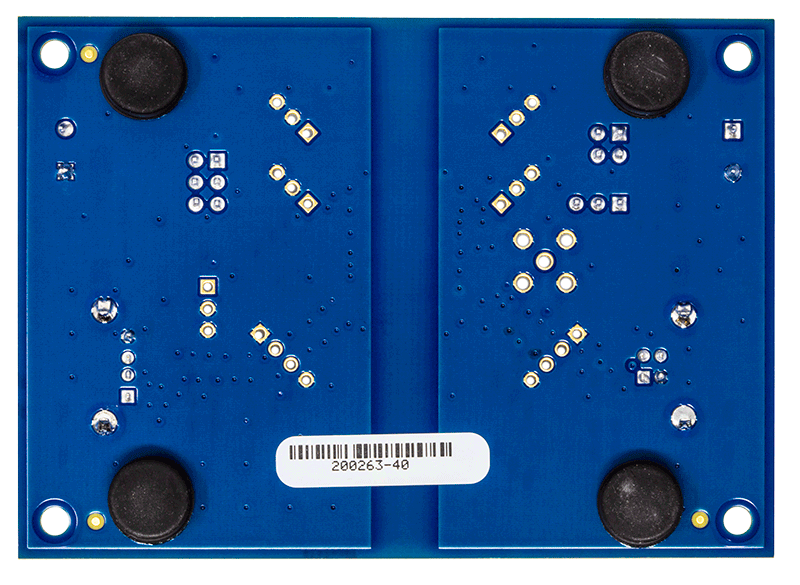

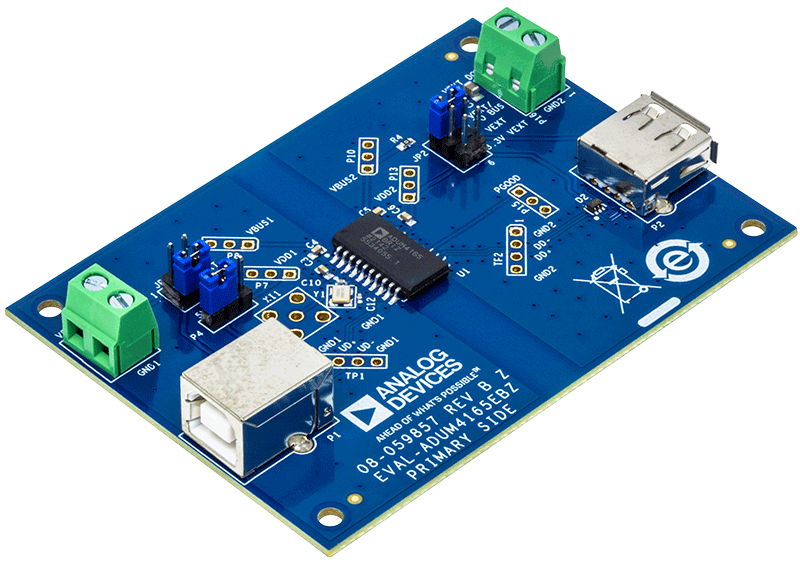

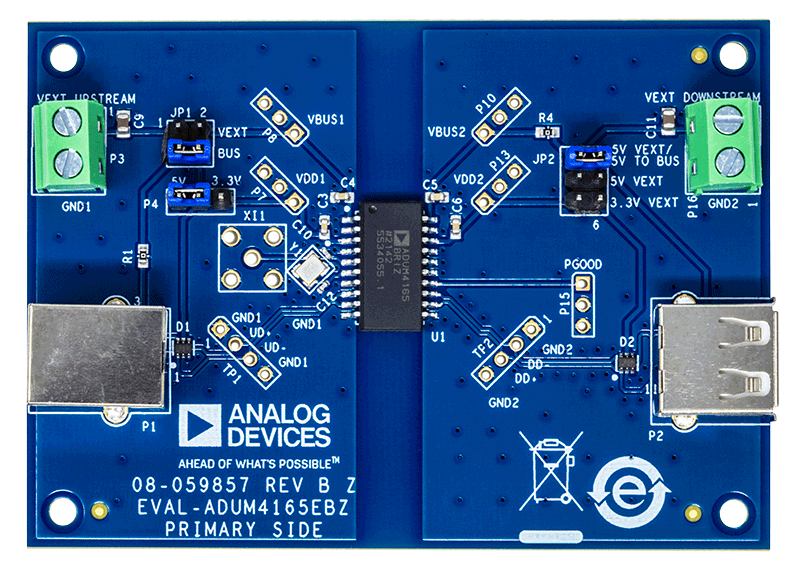

EVAL-ADuM4165EBZ和EVAL-ADuM4166EBZ支持快速而轻松地评估ADuM4165和ADuM4166 USB隔离器，无需使用附加元件即可直接连接到USB主机和外设。ADuM4165/ADuM4166采用ADI公司的iCoupler®技术在单通道、20引脚、宽体、增强爬电距离SOIC_IC封装中集成了隔离器通道、USB收发器、电源和时序电路、控制逻辑和内部端接、上拉和下拉功能。
评估板具有单独用于隔离器各端的接地层和电源层。利用该分离性能可评估ADuM4165/ADuM4166，并实现这些器件两端之间的电气隔离。但是，使用高电压时，这些电路板尚未通过安全认证，且只能由合格人员进行测试。
可通过连接的USB主机在上游侧供电，同时下游侧需要外部电源。
有关ADuM4165/ADuM4166的完整详细信息，请参阅ADuM4165/ADuM4166数据手册，在使用EVAL-ADuM4165EBZ或EVAL-ADuM4166EBZ时，必须同时参阅该数据手册和本用户指南。
使用入门
设备要求
- 信号发生器或USB主机（例如，笔记本电脑）
- USB外设（例如，鼠标、耳机、大容量存储或网络摄像头）
- 示波器
- 电源（一个或两个输出）
