概览

产品详情

介绍

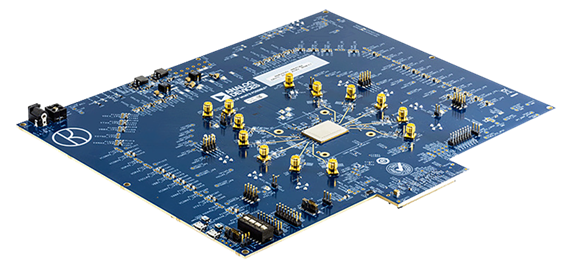

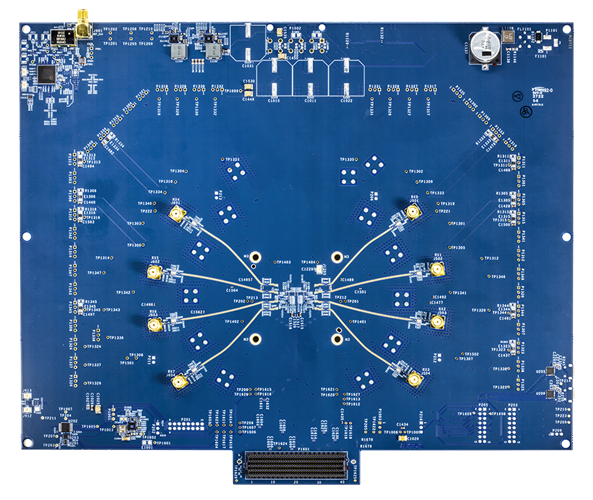

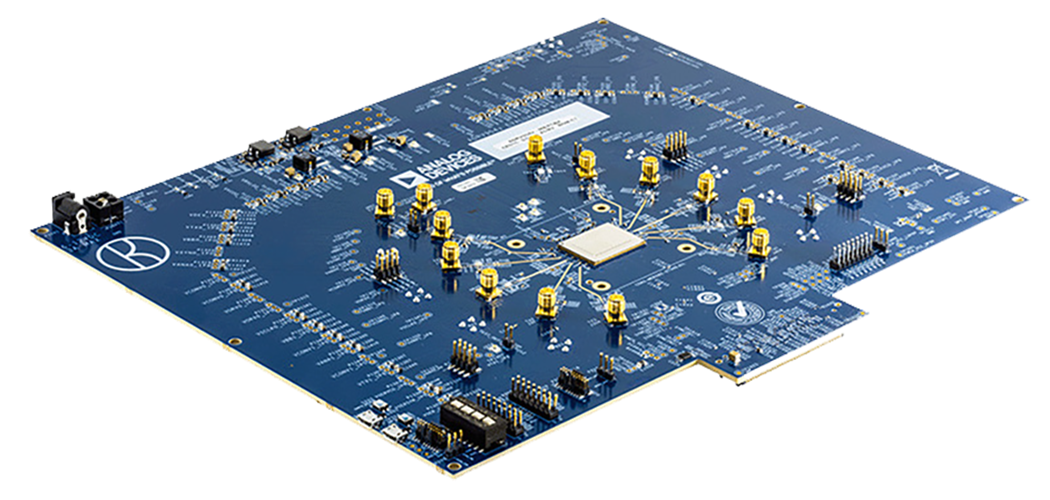

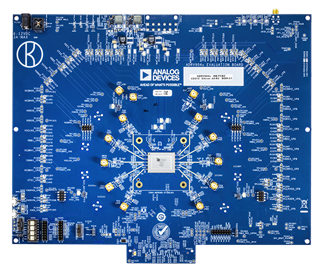

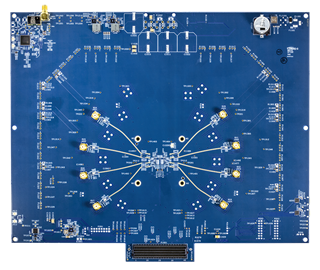

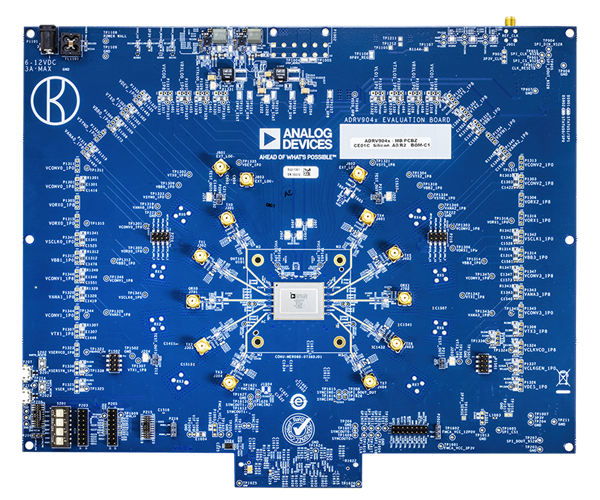

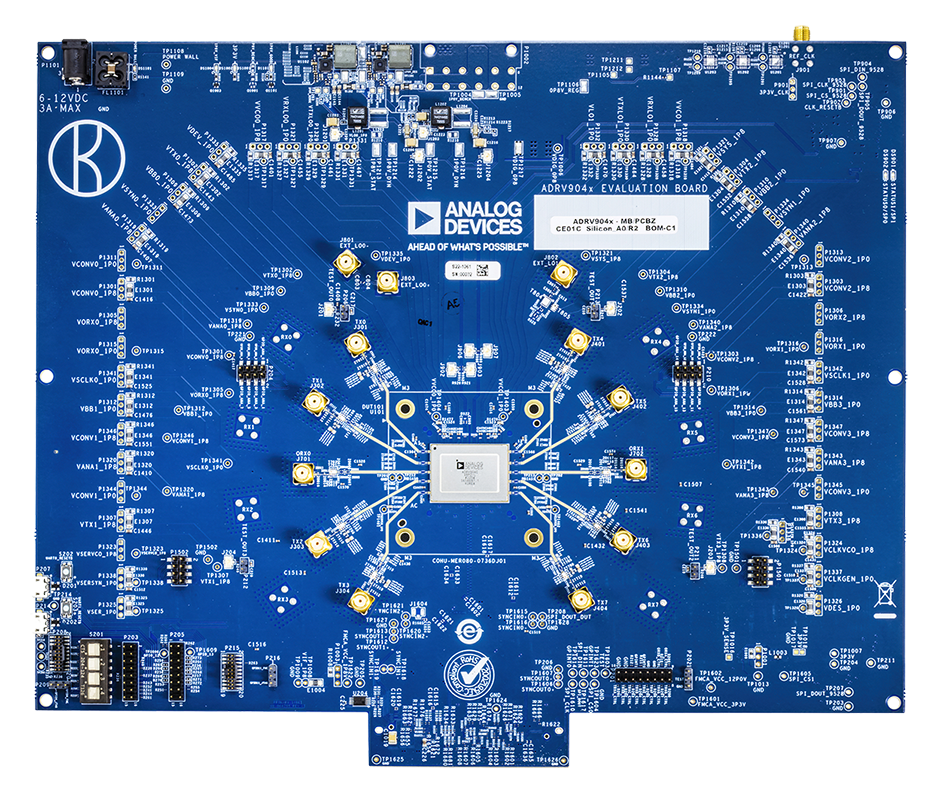

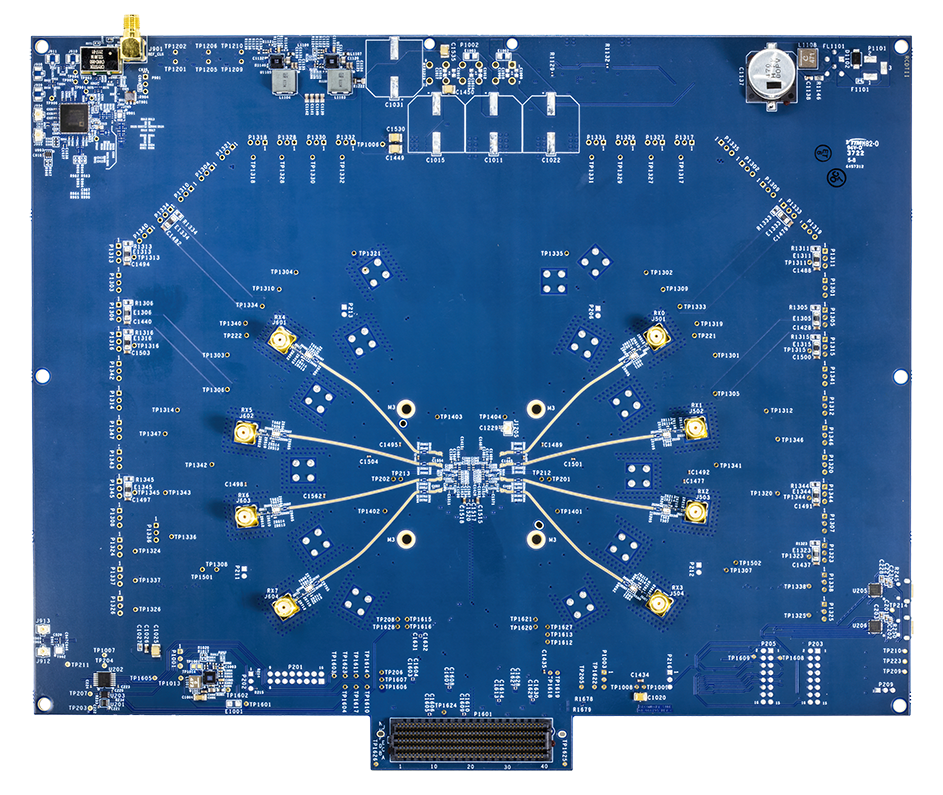

ADRV904x 系列评估系统使客户能够评估 ADRV904x 设备，而无需开发定制硬件或软件。该系统由 ADRV904x 客户评估 (CE) 板和 ADS10-V1EBZ 主板组成，并配有配套的墙壁适配器电源。评估软件使用由 Analog Devices, Inc. 开发的分析、控制、评估 (ACE) 软件，并通过 ADRV904x 专用板插件进行扩展。该插件可以在通过以太网与 ADS10-V1EBZ 主板通信的 Windows 主机 PC 上与 ACE 一起运行。ADS10-V1EBZ 用作基带处理器，运行应用程序（ADRV904x 命令服务器），用于控制和与 ADRV904x 设备通信。

本文档还可作为 ADRV904x 配置器的快速入门指南，该配置器集成在 ACE 的 ADRV9040 板插件中。ADRV904x 配置器允许用户探索 ADRV904x 设备的各种配置，以达到所需的用例配置。ADRV904x 配置器还概述了所选配置的接收器 (Rx)、发射器 (Tx) 和观测接收器 (ORx) 数据路径的频率响应。

本用户指南详细介绍了安装 ADRV904x 评估软件、编程现有用例以及评估 ADRV904x 发射器、接收器和观测接收器数据路径所需的步骤。本用户指南的配置器部分允许用户生成新的用例并查看其对应的 ADRV904x 数据路径配置和过滤器图。请注意，随着配置器开发的进展和工具中添加的附加功能，该文档也会更新。

技术与领域

相关产品

包装内含

  • 一个 ADRV904X-LB/PCBZ - 低频段匹配网络 - 600 MHz 至 2800 MHz、ADRV904X-MB/PCBZ 中频段匹配网络 - 1.8 GHz 至 4.8 GHz 或 ADRV904X-HB/PCBZ 高频段匹配网络 - 4.5 GHz 至 6 GHz 无线电卡（带 FMC 连接器）。
  • 一根 12 V 墙壁连接器电源电缆

注意：包装中不包含操作所需的 ADS10-V1EBZ 主板，必须单独订购。请使用 ADS10 EVB 套件 (TRX) 中随附的两张 32 GB 微型 SD 卡之一来启动 ADRV904X-XX/PCBZ EVB 基于 Windows 的 ACE GUI。

文档

  • 查看全部 (3)
  • 设计工具 (1)
  • 用户手册 (1)
  • 应用笔记 (1)
    • Document Type

    软件

    器件驱动器

    API Device Drivers

    评估软件

    ADRV904x Evaluation GUI SW Pkg.2.12.0.13
    The ADRV904x Evaluation GUI package contains the ACE installation and the ADRV9040 plugin required for evaluation. with ADRv904x evaluation board. For Software package including API , firmware binary etc , please fill the software request form above.

    设计工具

    SDR Integrated Transceiver Design Resources
    This site contains the device documentation packages for the SDR Integrated Transceivers including user guides, IBIS models, and PCB files.
