ADIS16IMU2/PCBZ
ADIS16IMU2分线板
顶部
概览
优势和特点
采用16导线、1 mm扁平电缆，可连接下列产品：
- ADIS16334BMLZ（结合ADIS1644X/FLEX）
- ADIS16362BMLZ
- ADIS16364BMLZ
- ADIS16365BMLZ
- ADIS16367BMLZ
- ADIS16405BMLZ
- ADIS16407BMLZ
- ADIS16445BMLZ（结合ADIS1644X/FLEX）
- ADIS16448BMLZ（结合ADIS1644X/FLEX）
产品详情

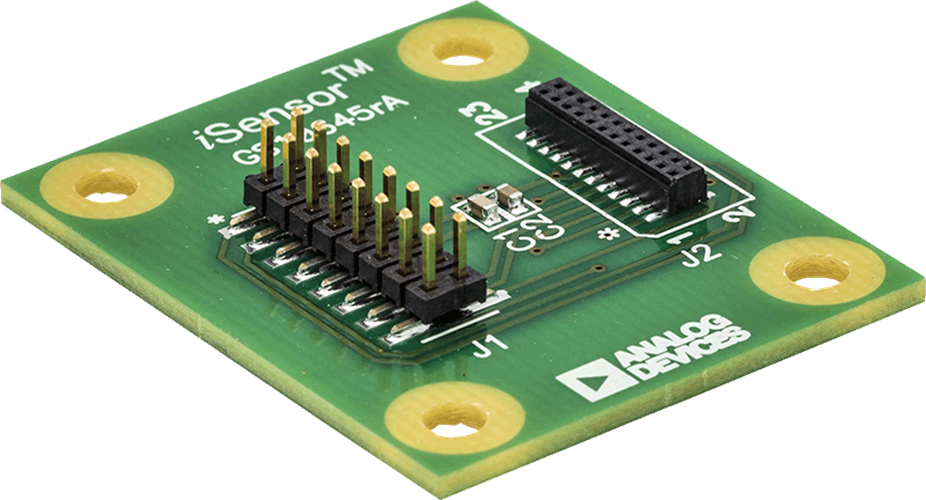

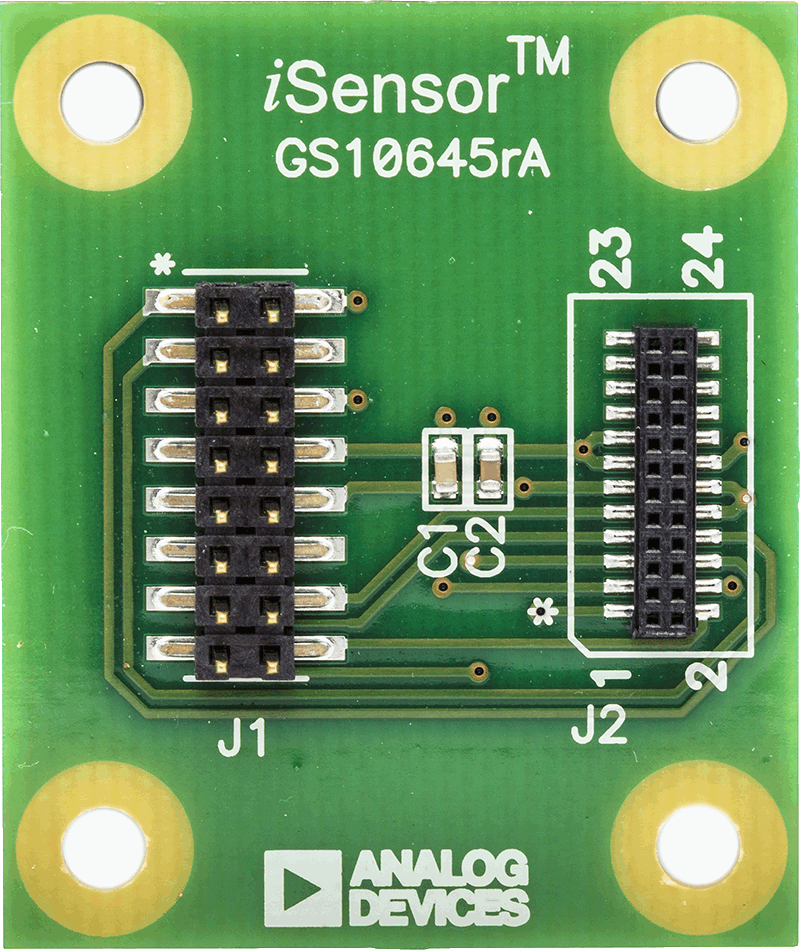

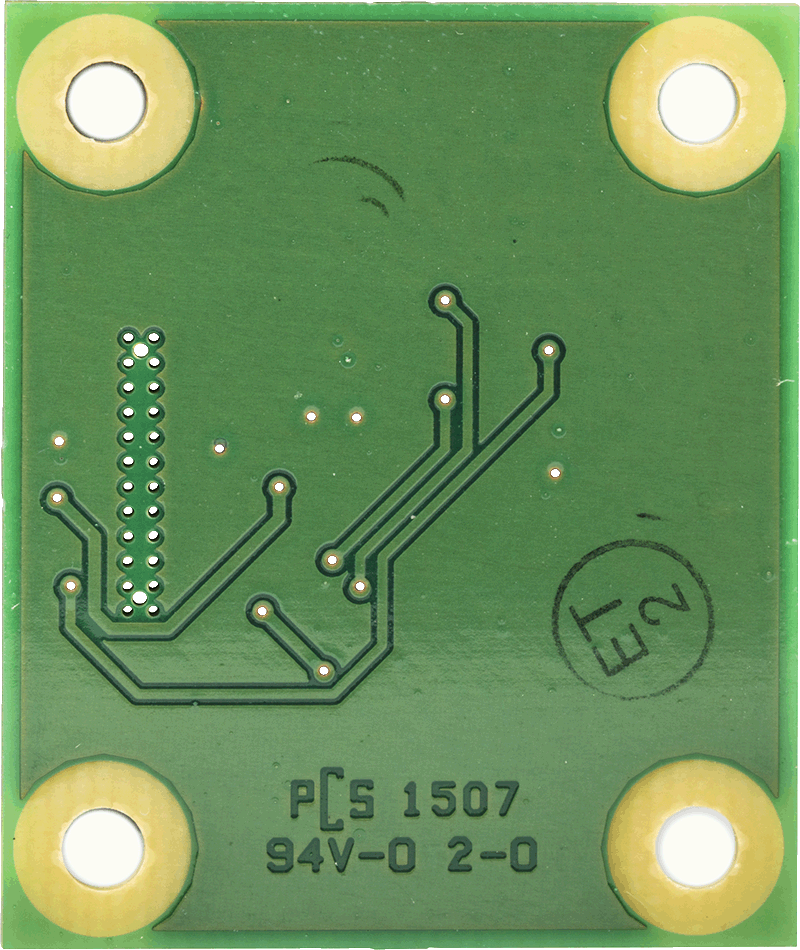

ADIS16IMU2/PCBZ为ADIS1636x和ADIS1640x MEMS IMU产品系列提供简单的分线板功能。配合ADIS1644X/FLEX使用时，ADIS16IMU2/PCBZ也为ADIS16334、ADIS16445和ADIS16448提供简单的分线板功能。该PCB带有四个支持使用M2.5机械螺丝的安装孔，通过2x8、16引脚、2mm间距连接提供对关键IMU信号的访问，从而支持与标准扁平电缆（1mm系统）的轻松连接。ADIS16IMU2/PCBZ用于部分替代现已停产的数种评估工具。请参考以下列表：
- 用(1) ADIS16334BMLZ、(1) ADIS16IMU2/PCBZ和(1) ADIS1644X/FLEX替代ADIS16334/PCBZ
- 用(1) ADIS16445BMLZ、(1) ADIS16IMU2/PCBZ和(1) ADIS1644X/FLEX替代ADIS16445/PCBZ
- 用(1) ADIS16448BMLZ、(1) ADIS16IMU2/PCBZ和(1) ADIS1644X/FLEX替代ADIS16448/PCBZ
文档
-
ADIS16IMU2/PCBZ Wiki Guide2016/4/27WIKI
