EVAL-ADF5901
ADF5901评估板
顶部
概览
优势和特点
- 包含具有2通道PA输出的ADF5901 24 GHz VCO和PGA
- 包含ADF4159 13 GHz N分频频率合成器
- 利用随附软件可通过PC控制ADF5901和ADF4159功能
产品详情

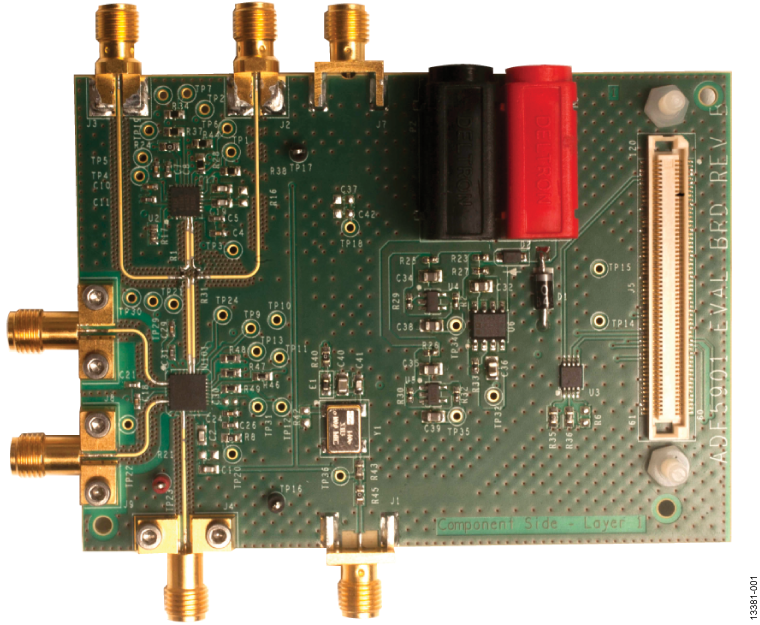

EV-ADF5901SD2Z评估板允许用户评估具有2通道PA输出的ADF5901 24 GHz VCO和PGA性能。 图1显示EV-ADF5901SD2Z包含ADF5901、ADF4159、用于本振(LO)输出和两个收发器(Tx)输出的三个高频K型SMA连接器、用于AUX和AUX输出的两个高频SMA连接器、香蕉电源连接器和串行接口连接器。
EV-ADF5901SD2Z评估套件还包含兼容Windows XP及后续版本的软件，可对该器件轻松编程。
EV-ADF5901SD2Z评估板需使用套件未提供的EVALSDP-CS1Z (SDP-S)控制器板， EVAL-SDP-CS1Z允许对ADF5901器件进行软件编程。
ADF5901数据手册提供ADF5901的完整规格，使用评估板时应同时参考用户指南与数据手册。
系统需求
- ADF5901评估板(EV-ADF5901SD2Z)
- SDP控制器板
