EVAL-ADF4350

ADF4350 评估板

顶部

概览

优势和特点
产品详情

优势和特点

独立自足式评估板包括PLL、VCO、环路滤波器(35 kHz)、25 MHz TCXO基准电压源、USB接口和稳压器
利用随附软件可通过PC控制频率合成器功能
通过USB或外部馈电选择电源
典型相位噪声性能：−99 dBc/Hz（1 kHz载波偏移，1 GHz输出频率）

产品详情

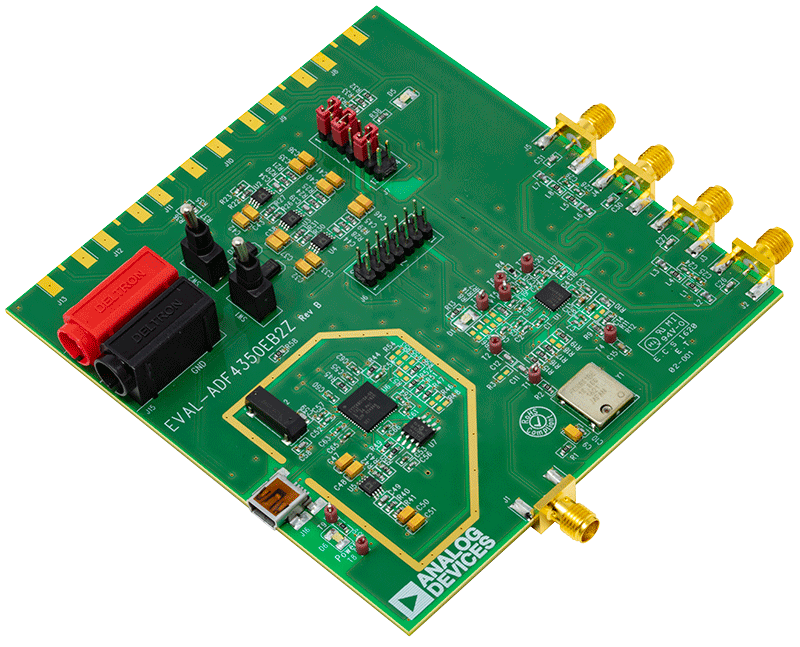

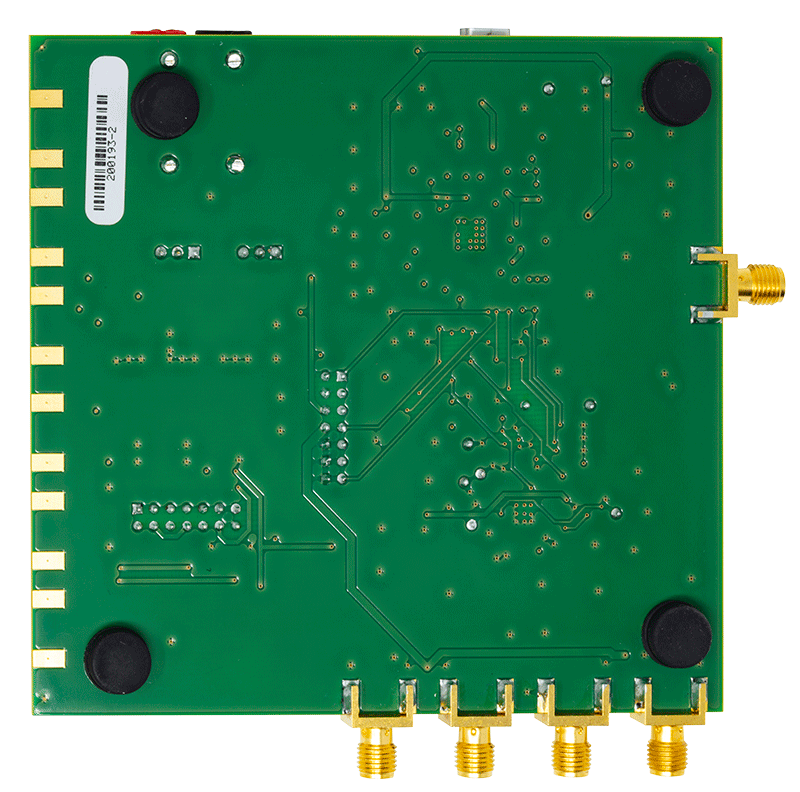

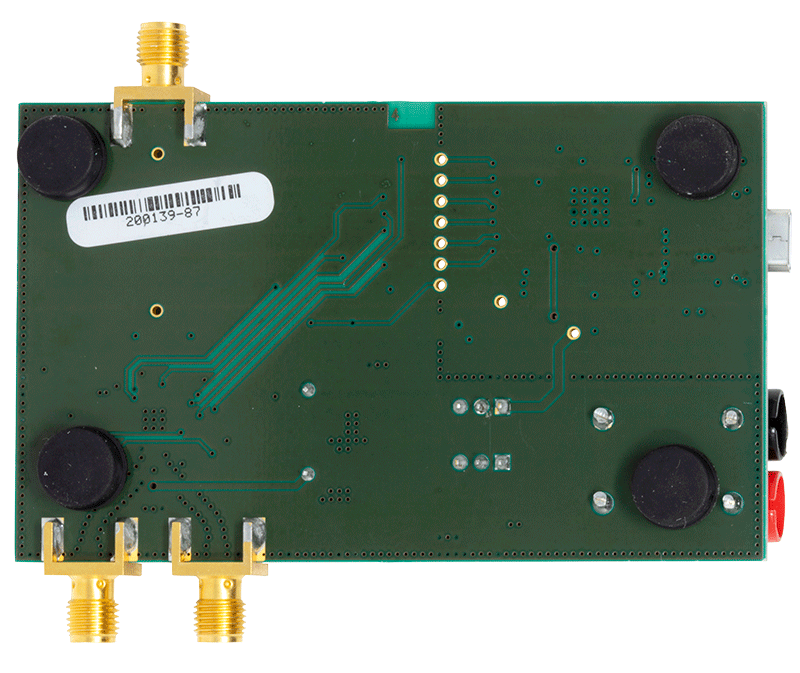

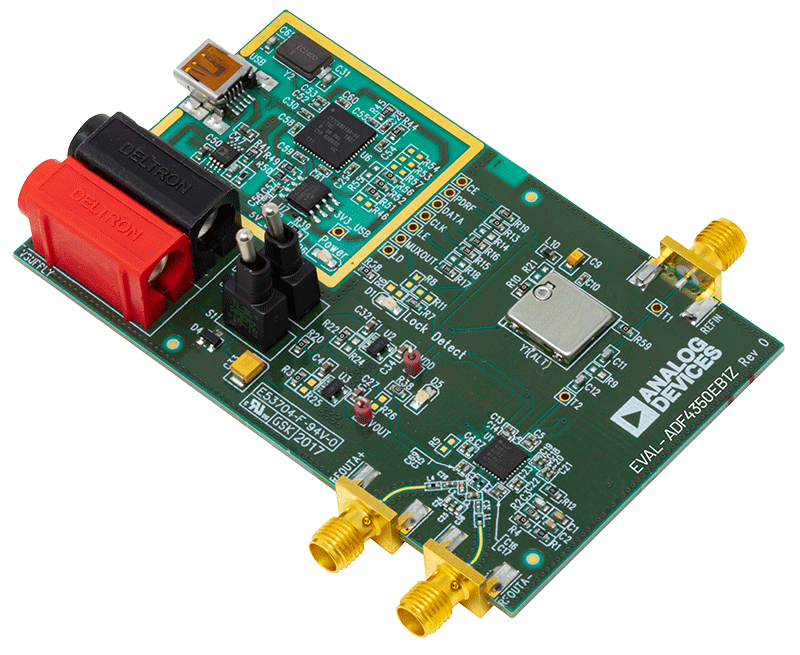

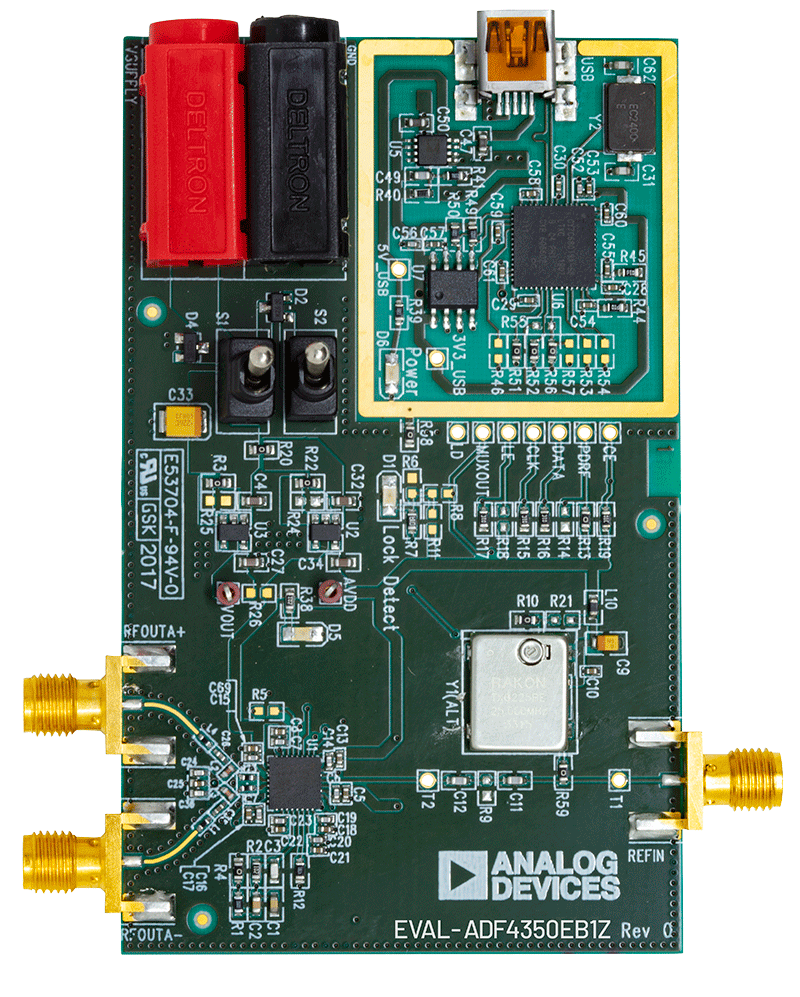

EVAL-ADF4350EB1Z旨在评估频率合成器ADF4350的性能。该电路板包含ADF4350频率合成器、USB连接器和相关接口、25 Mhz TCXO基准电压源、用于RF输出的SMA连接器以及参考信号和用于各种信号和电压的接头。片上还集成了环路滤波器(35 kHz)。该板随附USB电缆用于连接到PC USB端口。

该封装还包含Windows^®软件（2000和XP兼容），可对该频率合成器轻松编程。
