概览

优势和特点

  • 用于生成RF频率的独立自足式评估板
  • 包含ADF4108——8 GHz频率合成器IC
  • 利用随附软件可通过PC完全控制频率合成器功能

产品详情

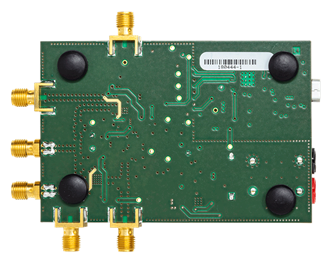

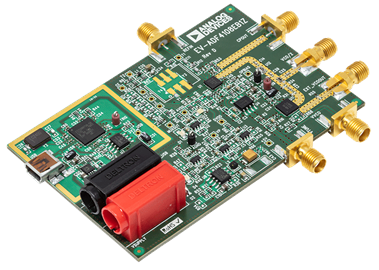

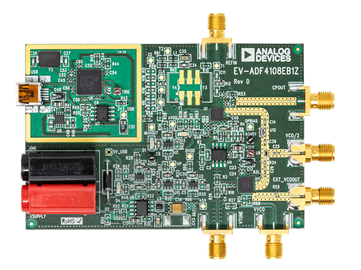

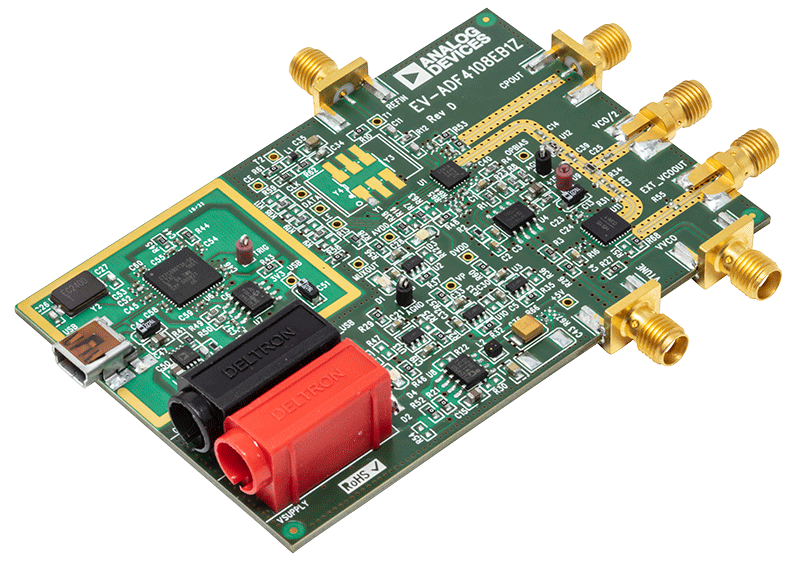

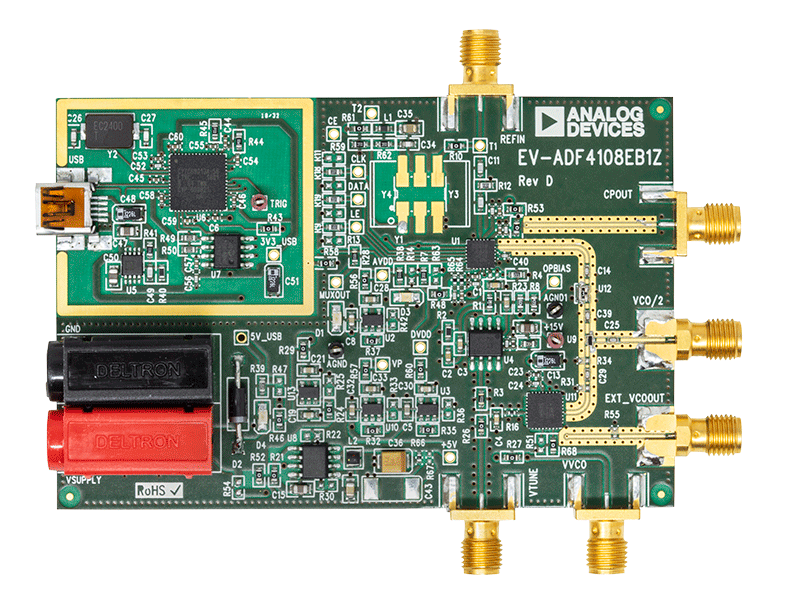

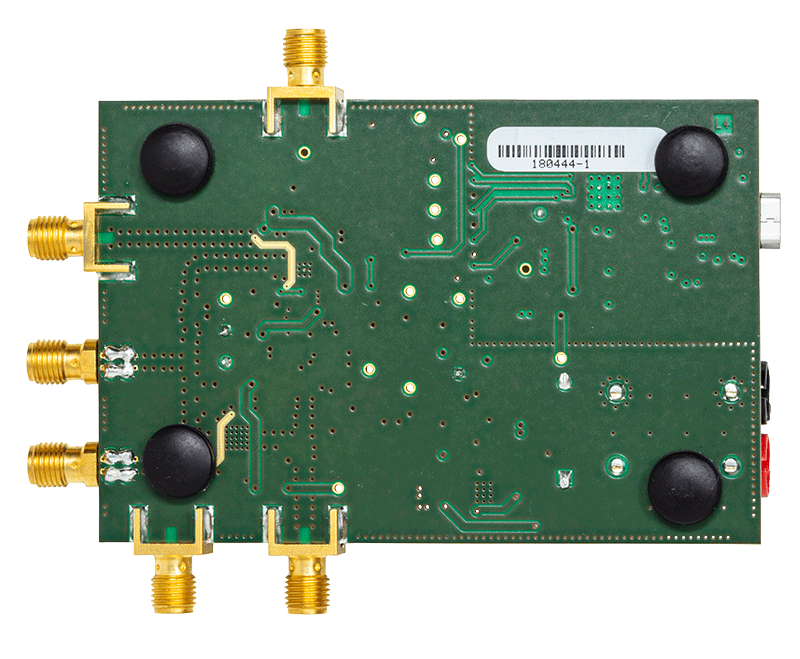

EV-ADF4108EB1Z评估板允许用户评估支持锁相环(PLL)的频率合成器ADF4108的性能。该板包含ADF4108频率合成器、用于基准输入的SMA连接器、电源、USB接口和RF输出。片上还集成了有源环路滤波器和VCO。通过将该板连接到以下SMA连接器，用户可以选择使用备用环路滤波器和VCO：VTUNE和CPOUT。该评估套件包含兼容Windows®XP及更新版本的软件，可对该频率合成器轻松编程。

通过USB接口可对ADF4108器件进行软件编程。评估板套件中包含USB电缆以便进行软件编程。
