概览

优势和特点

  • 集成了 3 个通用信号处理和调节模块、一个前置放大器、一个 8 极滤波器和一个 ADC 驱动器，以支持各种解调器应用
  • 无需外部组件，即可正常运转

产品详情

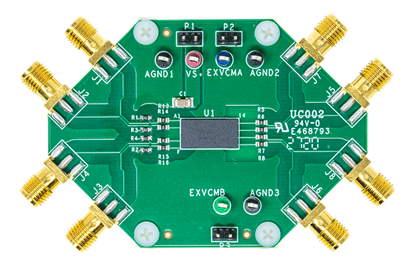

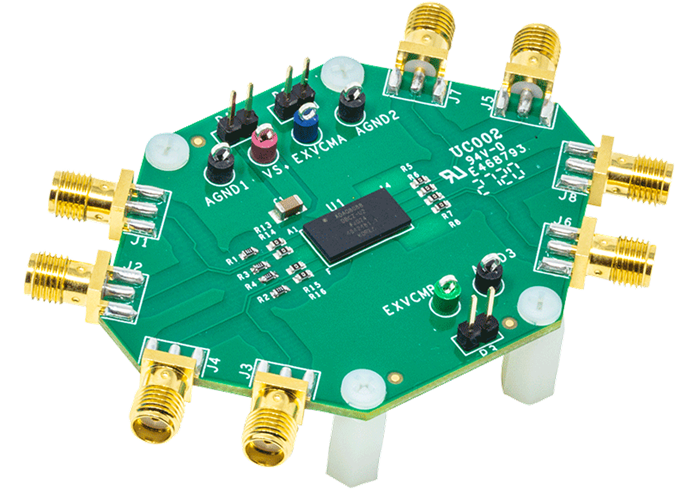

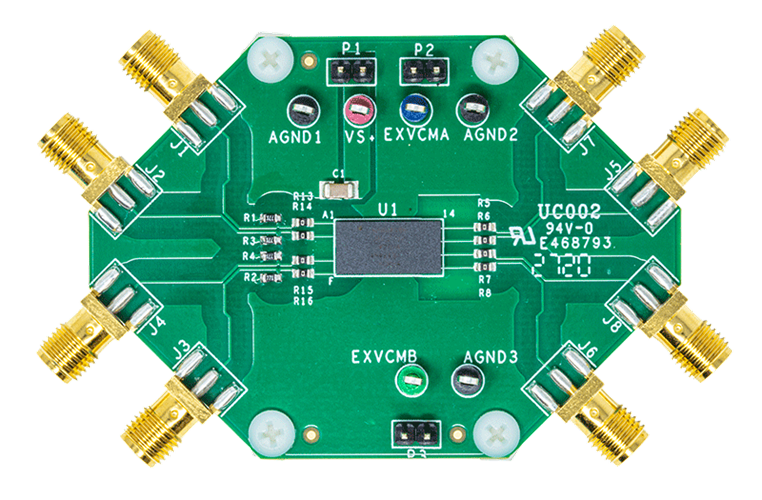

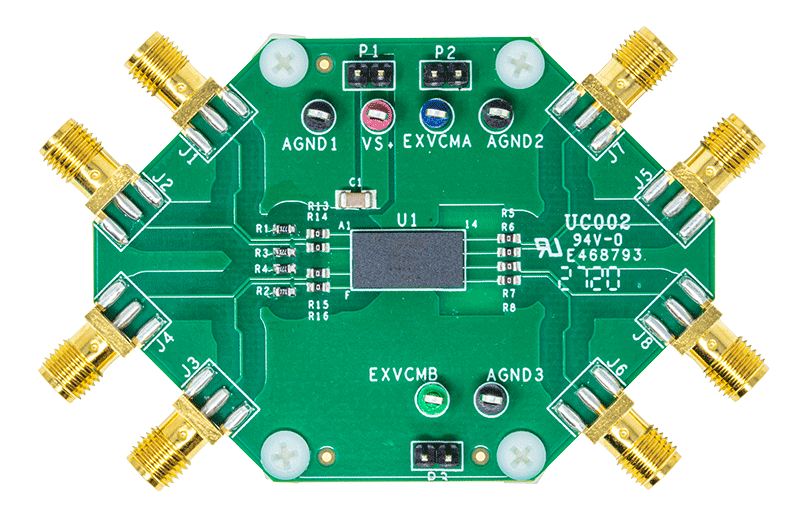

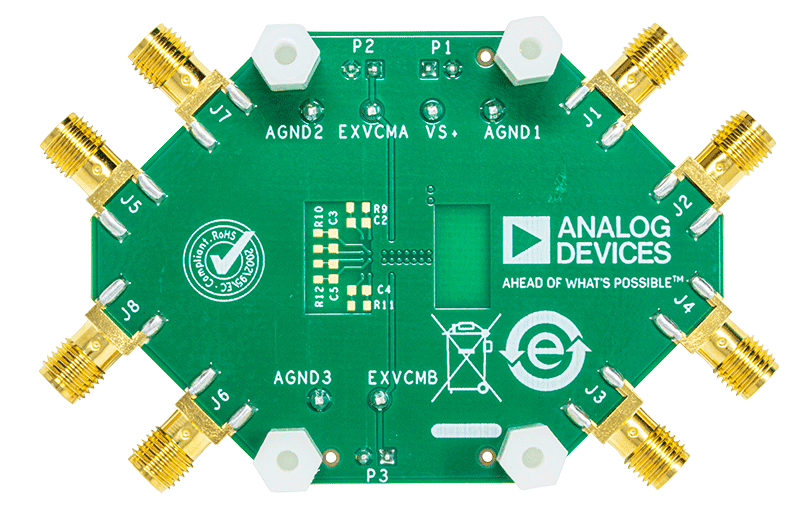

EVAL-ADAQ8088EBZ 评估 ADAQ8088，需要 2.7 V 至 3.3 V 电源才能正常工作。EVAL-ADAQ8088EBZ 通过超小型 A (SMA) 连接器 (Jx) 接受基带差分同相/正交 (I/Q) 输入，并通过 SMA 输出连接器，驱动流水线模数转换器 (ADC)。EVAL-ADAQ8088EBZ 包含 ADAQ8088 µModule，它是双通道模拟系统封装 (SIP)，集成了三个通用信号处理和调节模块，以支持各种解调器应用和数据采集应用。该套件集成了所有有源和无源组件，以在 I/Q 解调器的输出与模数转换器 (ADC) 的输入之间形成完整的信号链。有关 ADAQ8088 的完整详细信息，请参阅 ADAQ8088 数据手册，在使用 EVAL-ADAQ8088EBZ 时，必须同时参阅该数据手册和本用户指南。

技术与领域

相关产品

使用入门

需要的设备

  • 2.7 V 至 3.3 V 的台式电源
  • SMA 电缆
  • 4 端口或 2 端口网络分析仪
  • AD9681-125EBZ 评估套件
  • HSC-ADC-EVALEZ 评估套件
  • Keysight 33600A 发电机
  • Allen Avionics LPF＃F3056-7P7（2 件）
  • PC 装有 Windows®
