用户手册 Rev. 0
1 查看全部

概览

优势和特点

  • ADAQ4216 评估板
  • 板载基准电压和完整的电源解决方案
  • 板载时钟源和电平转换器
  • 用于配置和数据分析（时域和频域）的 ACE 软件
  • 兼容 FMC-LPC 系统板连接器 Zedboard

产品详情

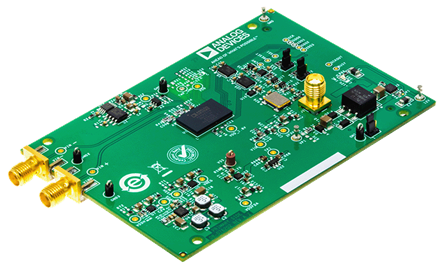

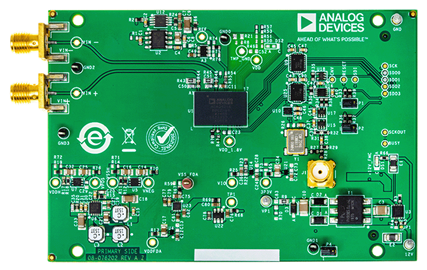

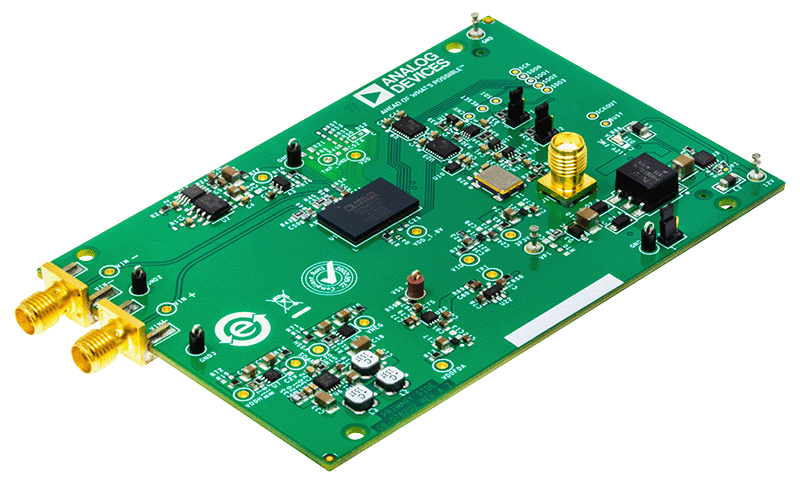

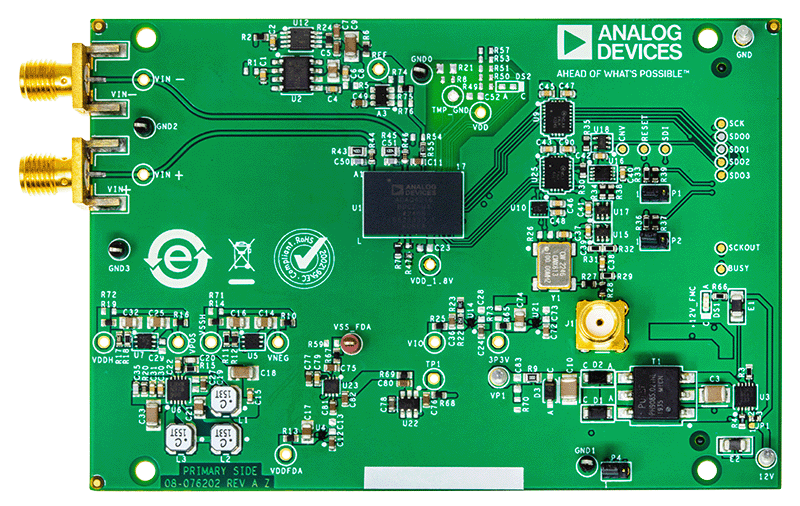

EVAL-ADAQ4216-FMCZ 板可以快速轻松地评估 ADAQ4216 的性能，它是 16 位、2 MSPS μModule® 数据采集系统级封装 (SiP) 解决方案。ADAQ4216 结合了实现最佳精度性能所需的关键无源元件和信号处理模块：

  • 16 位、2MSPS、逐次逼近寄存器 (SAR) 模数转换器 (ADC)
  • 低噪声、高带宽可编程仪器仪表放大器
  • 二阶抗混叠滤波器
  • 低噪声、低失真、高带宽 ADC 驱动器
  • 1.8 V 低压差 (LDO) 稳压器

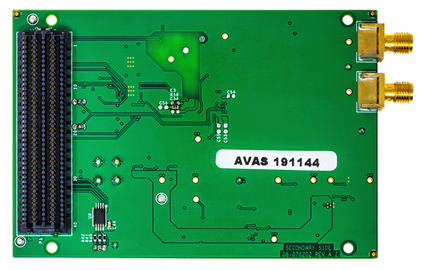

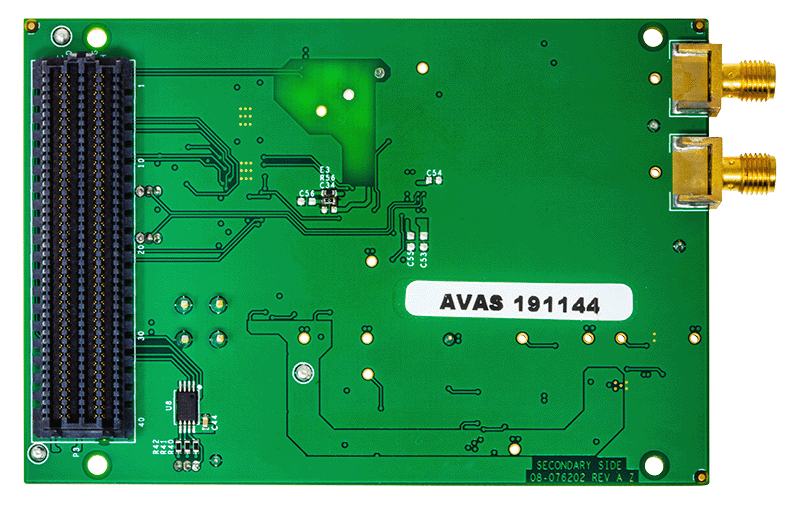

EVAL-ADAQ4216-FMCZ 板可以通过 160 引脚 FMC 连接器直接与 Digilent Zedboard 连接，如数据手册中的图 1 所示。为了操作和控制 ADAQ4216，EVAL-ADAQ4216-FMCZ 板具有必要的支持电路。

ADAQ4216 的完整规格可在 ADI 公司提供的 ADAQ4216 数据手册中找到，使用 EVAL-ADAQ4216- FMCZ 评估板时，必须结合本用户指南进行查阅。

相关产品

使用入门

所需设备

  • 运行 Windows® 10 或更高版本的 PC
  • Digilent Zedboard 带有 +12 V 壁式适配器电源
  • 精密信号源（APx555 或 APx2722 或 SR1）
  • SMA 电缆（评估板输入）
  • 标准 USB A 转 Micro-USB 线缆
  • 适合 16 位测试的带通滤波器（基于信号频率的值）

文档

  • 查看全部 (2)
  • 用户手册 (1)
  • 评估设计文件 (1)
    • Document Type
