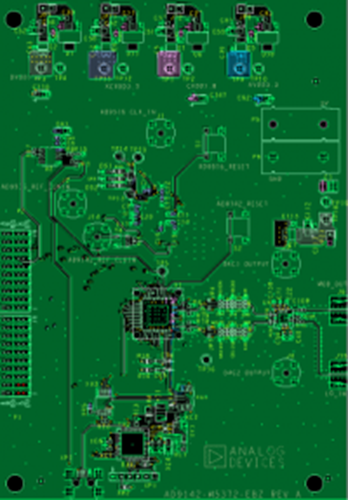

AD9142-M5372-EBZ连接DPG2后，可用于快速评估AD9142——一款高速信号处理数模转换器(DAC)。DPG2自动格式化数据并发送至AD9142-M5372-EBZ，简化器件评估。评估板(EVB)采用+5V电源供电。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK和DPG2输入时钟的时钟扇出和分频器。该EVB还集成了正交调制器ADL5372，用于快速DAC+IQMOD评估。图2为AD9142-M5372-EBZ的俯视图。
