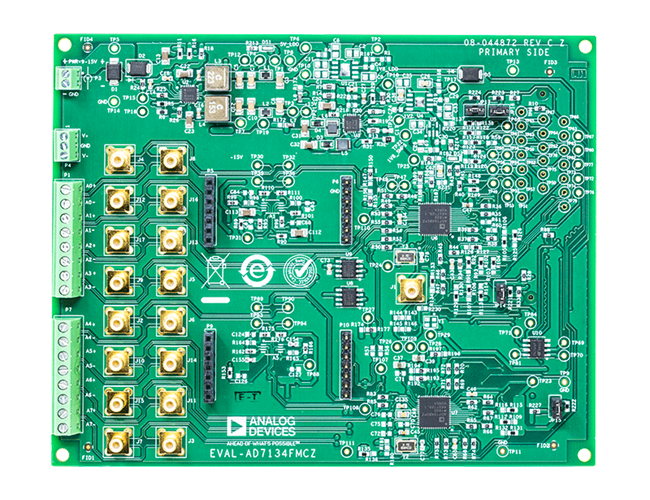

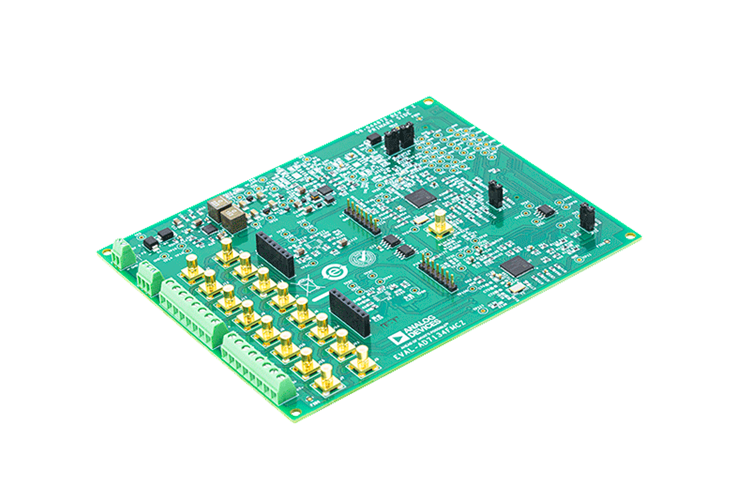

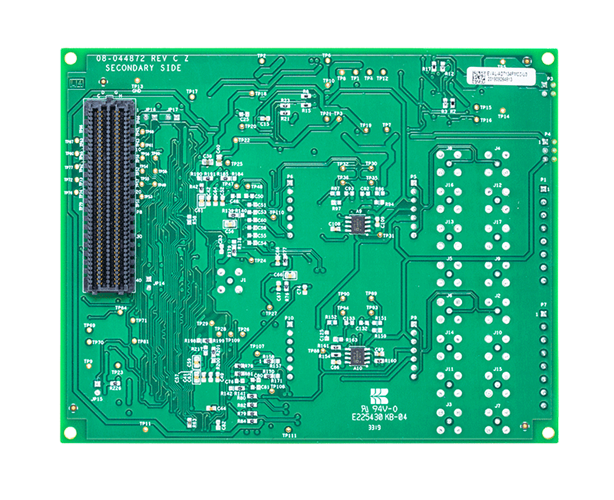

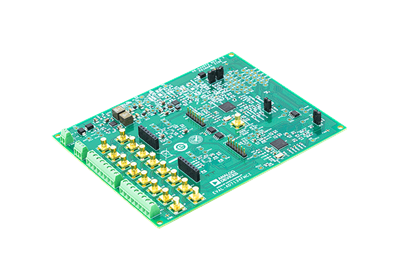

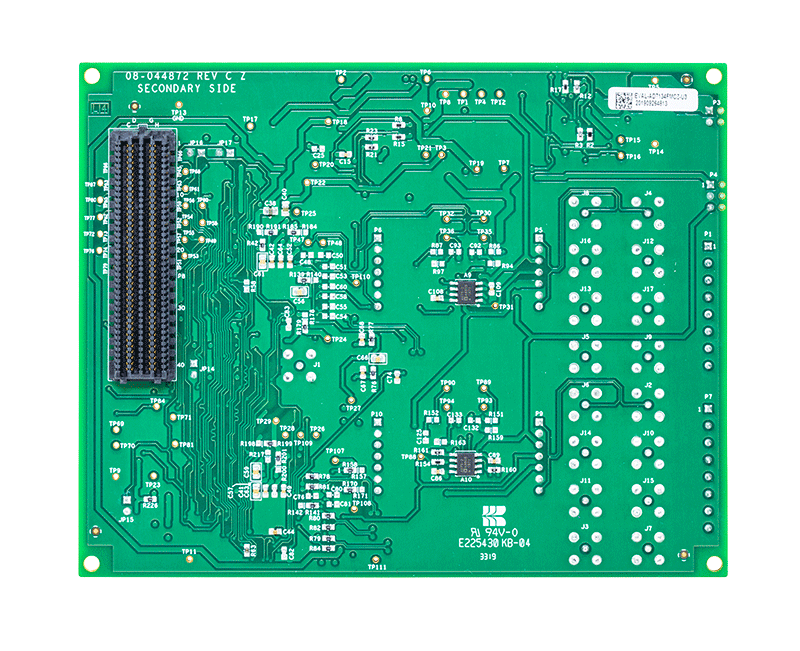

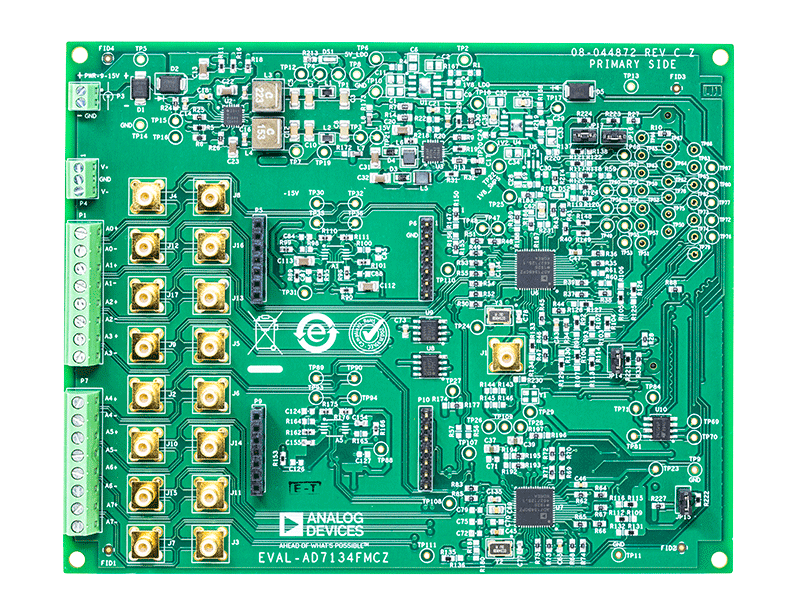

EVAL-AD7134FMCZ
AD7134 评估板
顶部
概览
优势和特点
- 适用于 AD7134 的功能完备的评估板
- PC 控制配合 SDP-H1 板一起使用
- PC 软件控制和数据分析
- 独立硬件功能
- 两个AD7134 ADC 演示多器件同步采样
产品详情
EVAL-AD7134FMCZ 评估套件采用 AD7134 24 位、四通道、同步采样、1.5 MSPS 高精度无混叠模数转换器（ADC）。包括两个板载 AD7134 ADC，演示多器件同步采样。EVAL-AD7134FMCZ 从系统演示平台（SDP）EVAL-SDP-CH1Z（SDP-H1）板取电，板载 dc-dc 稳压器将外部电源电压从 8V 至14V 降低到 5 V、1.8 V 和 1.2 V，来为 AD7134 和外围组件供电。两个板载 ADC 均具有独立的、由板载 ADR444 产生的 4.096 V 基准电压源。ADC 具有三个时钟输入选项，可以使用晶体输入、微机电系统（MEMS）振荡器或互补金属氧化物半导体（CMOS）时钟作为时钟源。
EVAL-AD7134FMCZ 通过 SDP-H1 板连接到 PC USB 端口。
在 PC 上运行的 AD7134 评估软件可提供对 AD7134 器件寄存器映射的完全访问权限，以及一个数据分析接口，可在时域和频域上显示转换结果的关键参数和图形。
有关 AD7134 的完整详细信息，请参阅 AD7134 数据手册，在使用 EVAL-AD7134FMCZ 时，必须同时参阅该数据手册和本用户指南。
技术与领域
相关产品
文档
-
UG-1599: EVAL-AD7134FMCZ User Guide (Rev. 0)2020/4/23PDF2 M
