概览

优势和特点

  • AD5693R的全功能评估板
  • 板载基准电压源
  • 各种链路选项
  • PC控制结合ADI的SDP
  • 用于控制DAC的PC软件
  • 用于电压回读的板载ADC

产品详情

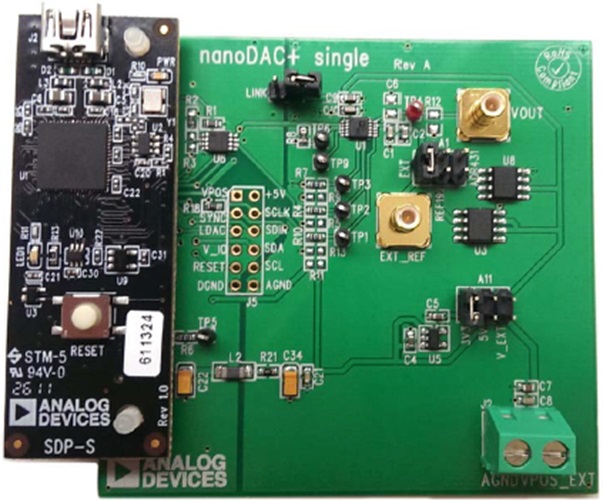

EVAL-AD5693RSDZ设计可帮助客户快速进行AD5693R电路原型制作，并缩短设计时间。AD5693R采用2.7 V至5.5 V单电源供电。AD5693R集成了一个2.5 V板载基准电压源，用以提供2.5 V或5 V的输出电压范围。


EVAL-AD5693RSDZ评估板通过SDP板与USB端口连接。分析控制评估(ACE)软件可从EVAL-AD5693RSDZ产品页面下载，该软件与评估板配合使用，便于用户编程AD5693R。EVAL-AD5693RSDZ评估板需要购买EVAL-SDP-CB1Z (SDP-B)板或EVAL-SDP-CS1Z (SDP-S)板。


有关完整详情，请参阅AD5693R数据手册，使用该评估板时必须同时参考用户指南(UG-675)与数据手册。

技术与领域

相关产品

文档

  • 查看全部 (1)
  • 用户手册 (1)
    • Document Type

    软件

    ACE软件

    ZIP
    1.0 MB
    ACE plug-in for Board.Nanodac 1.2024.5400 [6月 05 24]
    The NanoDAC ACE Plugin supports the following evaluation boards: EVAL-AD5675SDZ (AD5675), EVAL-AD5675RSDZ and ARDZ (AD5675R), EVAL-AD5676SDZ (AD5676), EVAL-AD5676RSDZ and 2ARDZ (AD5676R), EVAL-AD5676RARDZ (AD5676R_WLCSP), EVAL-AD5677RSDZ (AD5677), EVAL-AD5679RSDZ (AD5679R), EVAL-AD5683RSDZ and ARDZ (AD5683R), EVAL-AD5686RSDZ and ARDZ (AD5686R), EVAL-AD5693RSDZ and ARDZ (AD5693R), EVAL-AD5696RSDZ and ARDZ (AD5696R)
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
