EVAL-AD4857
评估 AD4857 缓冲、8 通道同步采样、16 位 1 MSPS DAS
顶部
概览
优势和特点
- 适用于 AD4857 的功能完备的评估板。
- 通过 SMA 连接器提供 8 个输入通道
- 板载参考电路和电源
- 通过 FMC 连接器和/或测试点提供的独立功能
- 用于时间和频域控制和数据分析的 PC 软件
- 兼容 ZedBoard
- 与其他 FMC 控制器板兼容
产品详情

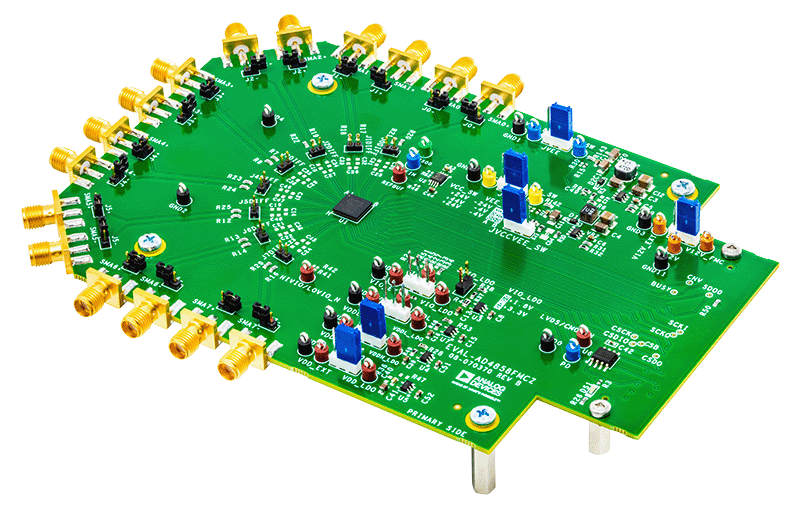

EVAL-AD4857FMCZ 旨在演示 AD4857 的性能并提供对许多附带配置选项的访问，这些选项可通过简单的 ACE 插件图形用户界面 (GUI) 访问。AD4857 是一款全缓冲、8 通道同步采样、16 位、1 MSPS 数据采集系统 (DAS)，具有差分、宽共模范围输入。
EVAL-AD4857FMCZ 板载组件包括：
- LTC6655 高精度、低漂移、4.096 V 基准电压源（默认情况下不使用）
- LT1761、低噪声、1.8V、2.5V 和 5V 低压差 (LDO) 稳压器
- LT8330 低静态电流 (IQ ) 升压转换器
有关 AD4857 的完整详细信息，请参阅 AD4857 数据手册，使用 EVAL-AD4857FMCZ 评估板时必须同时参阅该数据手册和本用户指南。
该评估板还可用于评估 AD4855、AD4853 和 AD4851 的性能。
