EVAL-AD4696
评估 AD4696 16 通道、16 位、1 MSPS 复用 SAR ADC
顶部
概览
优势和特点
- 适用于 AD4696 的功能完备的评估板。
- 2 个通道可定制，用于外部连接，14 个通道用于板载直流电压
- 板载基准电压源电路
- ACE 插件可用于套件配置和性能评估
- 兼容 FMC
- 兼容系统演示平台 (SDP-H1)
产品详情

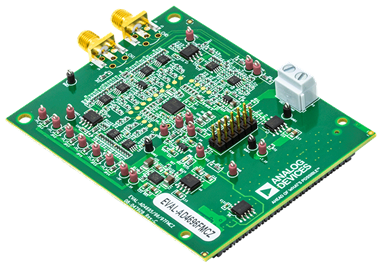

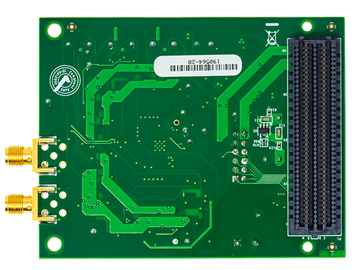

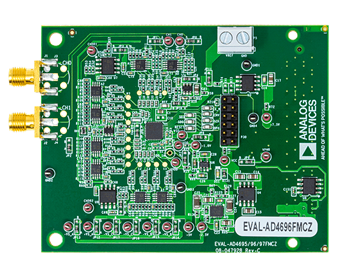

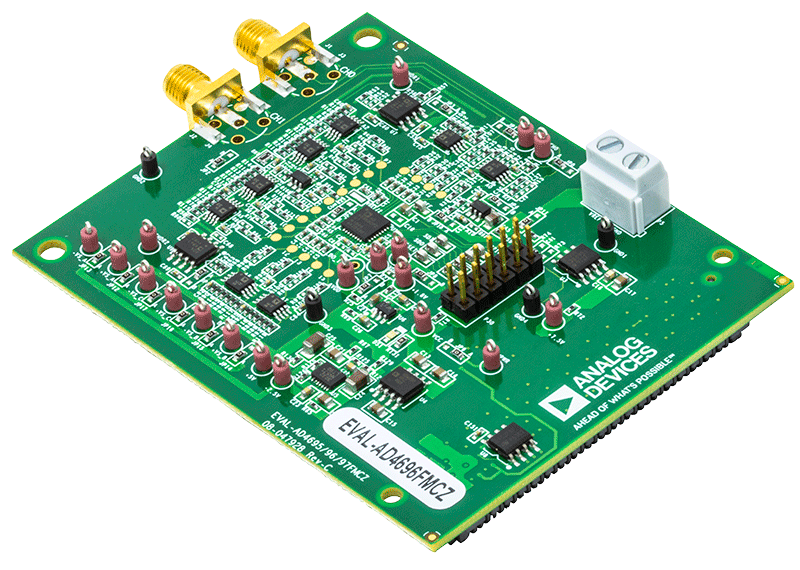

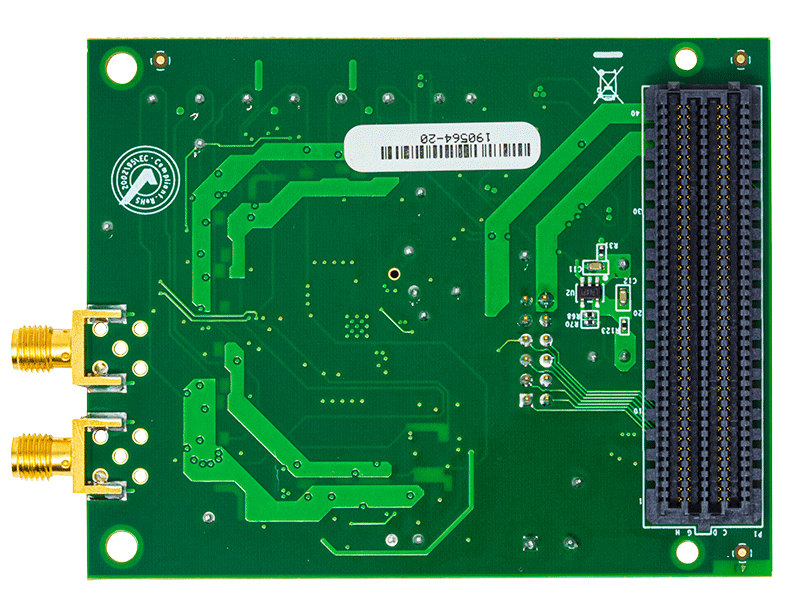

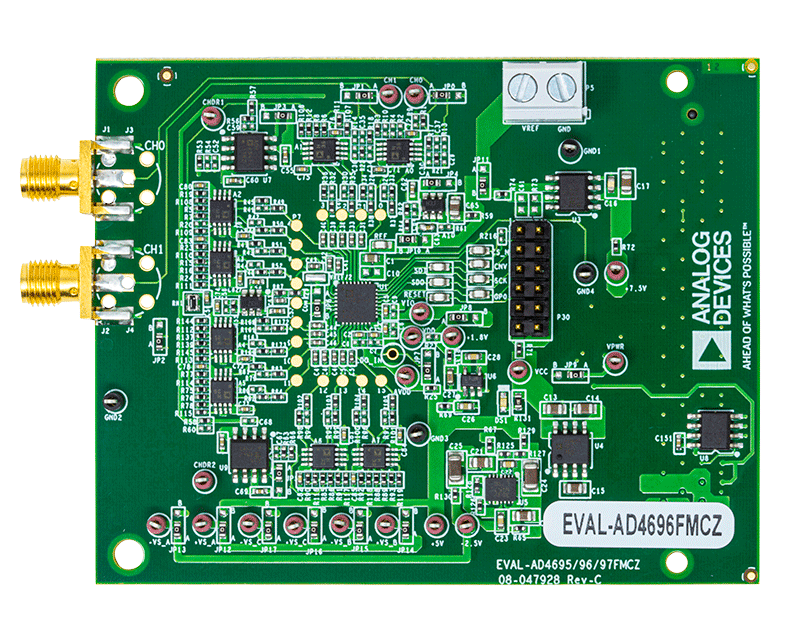

EVAL-AD4696FMCZ 旨在演示 AD4696 的性能，并通过易于使用的 ACE 插件图形界面，访问多种配置选项。AD4696 是一款16 通道、16 位、1 MSPS、多路复用逐次逼近寄存器 (SAR) 模数转换器 (ADC)，能够以较小的尺寸，实现多个信号的高性能数据采集。AD4696 采用轻松驱动功能和片内通道时序监控功能，简化了硬件和软件设计，适合各种空间受限的精密多通道应用。
EVAL-AD4696FMCZ 允许用户无需进行或进行极少的硬件改动，即可快速评估 AD4696 的性能。硬件包括用于评估交流性能的两个外部驱动模拟输入通道，以及包含 14 个具有板上产生的直流电平的通道，用于评估直流和稳定性能。外部驱动通道具有可配置的驱动电路，并通过 SMA 连接器，与精密信号发生器连接。
AD4696 ACE 插件通过 EVAL-SDP-CH1Z 控制器板与 EVAL-AD4696FMCZ 硬件进行通信。该软件允许通过寄存器映射视图和易于使用的 GUI 来配置 AD4696 套件。该软件还可以执行模数转换，并提供时域和频域分析工具，以快速评估 AD4696。
更详细的功能描述和套件规格，请见 AD4696 数据手册，在使用 EVAL-AD4696FMCZ 时，必须同时参考该手册与用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 的完整详细信息。
使用入门
需要的设备
- 系统演示平台 (EVAL-SDP-CH1Z)
- 精确模拟信号源
- 12 V 开关模式电源（包含在 EVAL-SDP-CH1Z 中）
- USB 线（包含在 EVAL-SDP-CH1Z 中）
- 带有 USB 2.0 端口并在 Windows 7 或更高环境下运行的 PC
