EVAL-3CH4CHEBZ
针对三通道和四通道标准数据隔离器的通用评估板，采用16引脚SOIC封装
顶部
概览
优势和特点
- 可访问所有4个数据通道
- 使能/禁用控制
- 多个连接选项
- 支持有源探头
- 提供电缆端接
- 支持PCB边缘安装型同轴连接器
- 轻松配置
- iCoupler数字隔离器样片需要单独订购
产品详情

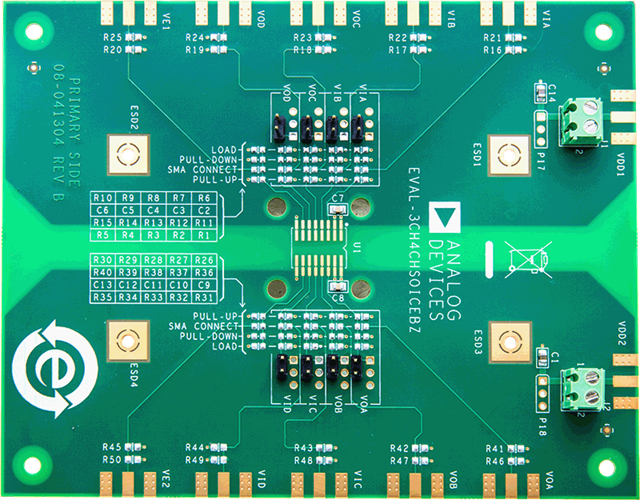

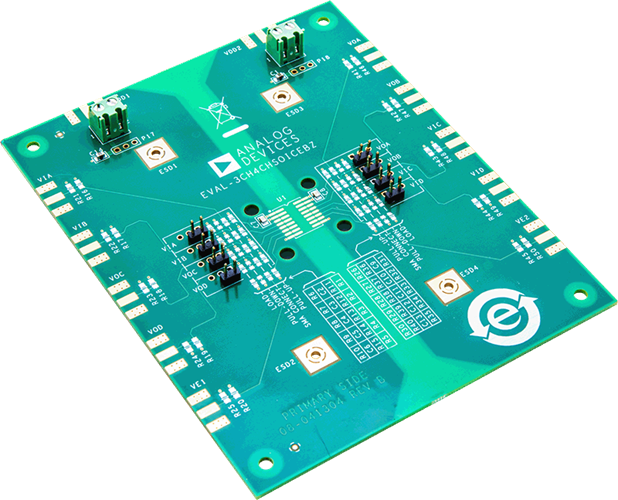

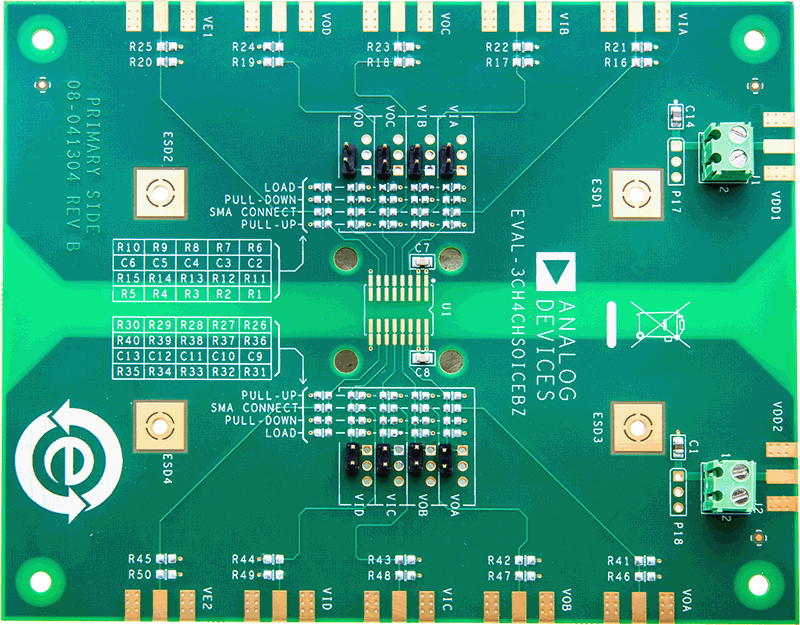

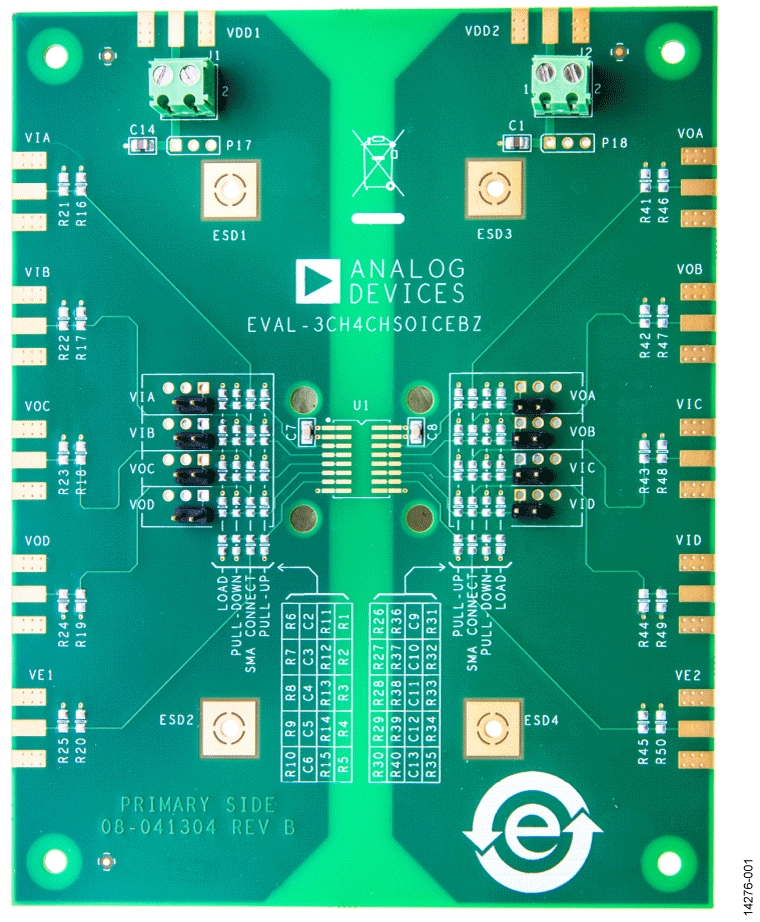

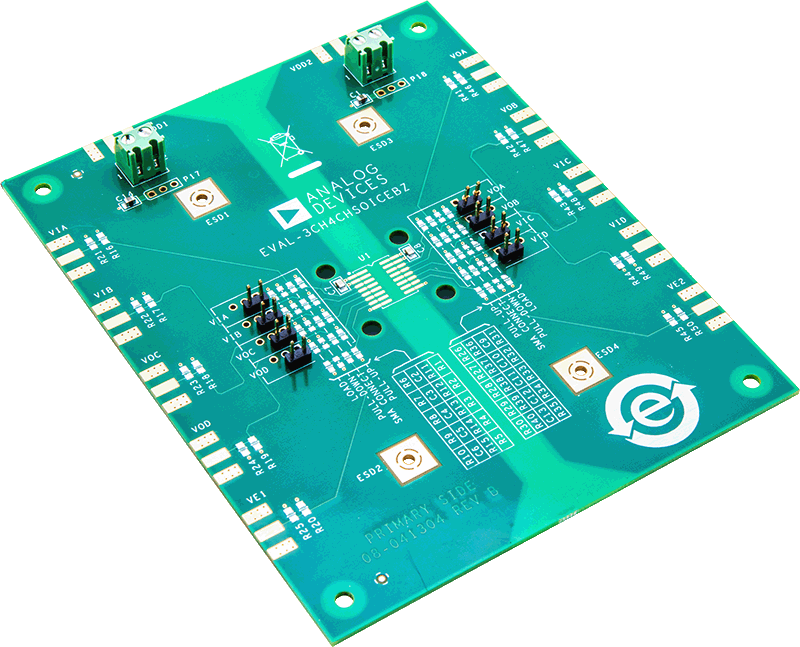

EVAL-3CH4CHSOICEBZ评估板支持三通道和四通道标准数据隔离器，采用16引脚SOIC封装。该评估板提供JEDEC标准16引脚SOIC_N和SOIC_W焊盘布局和布线，用于评估支持的器件。该评估板通过螺丝端子连接至电源，包括最佳旁路电容。信号通道布线支持信号分配、回送，并提供以VDD1/VDD2和GND1/GND2层为参考的负载位置。信号源可通过接头引脚或边缘安装SMA连接器传导至电路板。SMA连接器需要单独订购。

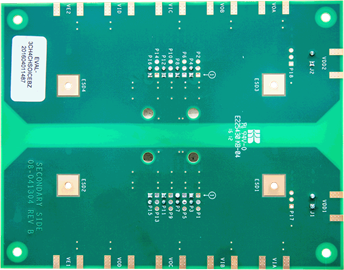

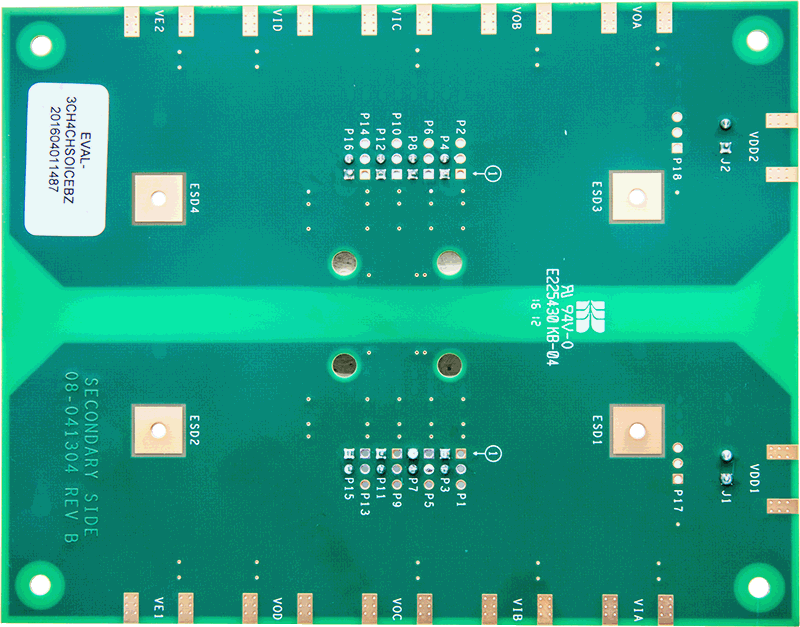

印刷电路板(PCB)上集成与有源 探头兼容的通孔0.2英寸接头位置；探头接头引脚需要单独订购。该板遵循PCB的4层板设计实践，隔离栅两侧分别集成全电源和接地层。该板没有其他EMI或削减噪声的设计特性。在极高的工作速度下，或者需要超低辐射时，请参考AN-1109应用笔记，了解其他电路板布局技巧。
相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
