EVAL-1CH2CHEBZ
针对单通道和双通道标准数据隔离器的评估板，采用8引脚SOIC封装
概览
优势和特点
- 可访问所有2个数据通道
- 多个连接选项
- 支持Tektronix有源探头
- 提供电缆端接
- 支持PCB边缘安装型同轴连接器
- 轻松配置
- iCoupler数字隔离器样片需要单独订购：
支持的 iCoupler型号
ADuM110N0BRZ / ADuM110N1BRZ
ADuM120N0BRZ / ADuM120N1BRZ
ADuM121N0BRZ / ADuM121N1BRZ
ADuM210N0BRIZ / ADuM210N1BRIZ
ADuM225N0BRIZ / ADuM225N1BRIZ
ADuM226N0BRIZ / ADuM226N1BRIZ
ADuM7240ARZ / ADuM7240CRZ
ADuM7241ARZ / ADuM7241CRZ
ADuM1200AR / ADuM1200ARZ
ADuM1200BR / ADuM1200BRZ
ADuM1200CR / ADuM1200CRZ
ADuM1200WSRZ / ADuM1200WTRZ
ADuM1200WURZ
ADuM1201AR / ADuM1201ARZ
ADuM1201BR / ADuM1201BRZ
ADuM1201CR / ADuM1201CRZ
ADuM1210BRZ
ADuM3200ARZ / ADuM3200BRZ
ADuM3200CRZ / ADuM3200WARZ
ADuM3200WBRZ / ADuM3200WCRZ
ADuM3201ARZ / ADuM3201BRZ
ADuM3201CRZ / ADuM3201WARZ
ADuM3201WBRZ / ADuM3201WCRZ
ADuM3210ARZ / ADuM3210BRZ
ADuM3210TRZ / ADuM3210WARZ
ADuM3210WBRZ / ADuM3210WCRZ
ADuM3211ARZ / ADuM3211BRZ
ADuM3211TRZ /ADuM3211WARZ
ADuM3211WBRZ / ADuM3211WCRZ
ADuM1280ARZ / ADuM1280BRZ
ADuM1280CRZ / ADuM1280WARZ
ADuM1280WBRZ / ADuM1280WCRZ
ADuM1281ARZ / ADuM1281BRZ
ADuM1281CRZ / ADuM1281WARZ
ADuM1281WBRZ / ADuM1281WCRZ
产品详情

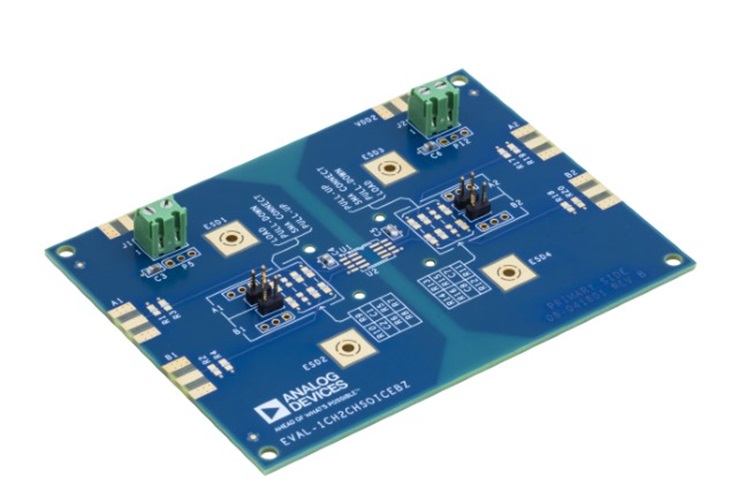

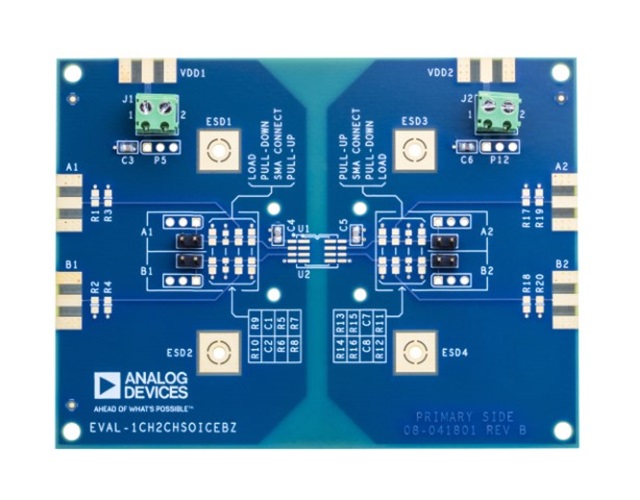

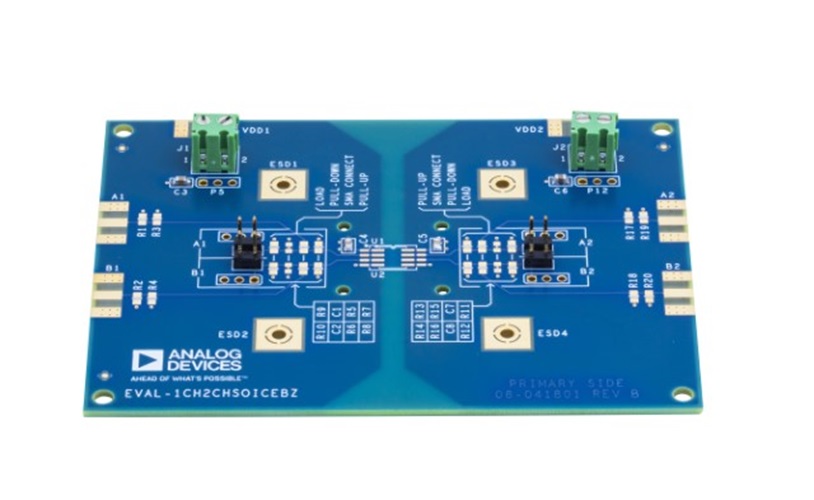

EVAL-1CH2CHSOICEBZ支持单通道和双通道标准数据隔离器，采用8引脚SOIC封装。该评估板提供JEDEC标准8引脚SOIC_N和SOIC_W焊盘布局。该评估板支持信号分配、回送和以VDDx或GNDx为参考的负载，以及最优旁路电容。信号源可通过接头引脚或边缘安装SMA连接器（电路板不提供）传导至电路板。还提供端子板，以便进行电源连接。电路板集成200密耳接头位置，可兼容Tektronix有源探头（电路板不提供）。

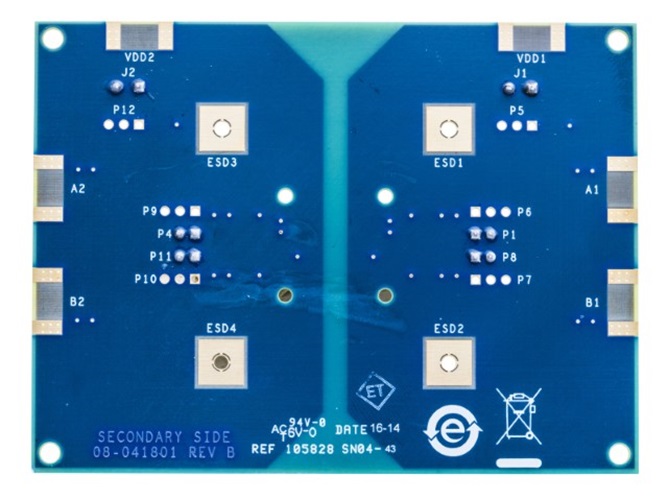

该板遵循印刷电路板(PCB)的4层板设计实践，隔离栅两侧分别集成全电源和接地层。该板没有其他EMI或削减噪声的设计特性。在极高的工作速度下，或者需要超低辐射时，请参考AN-1109 应用笔记，了解其他电路板布局技巧。
