DC2875A

产品详情

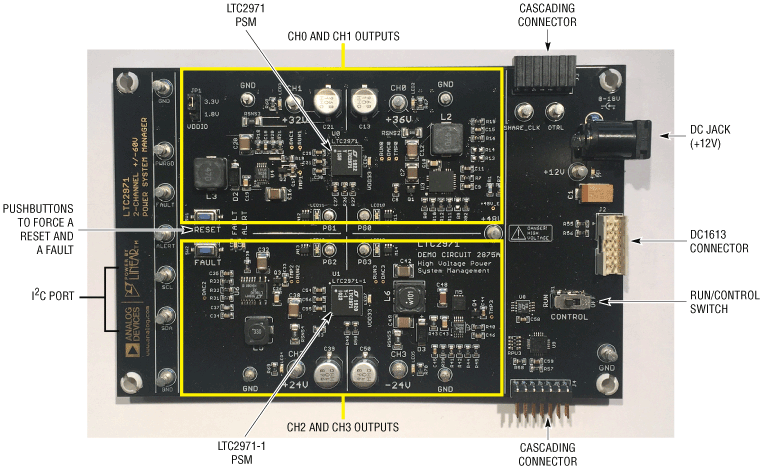

DC2875A是一款使用LTC2971电源系统管理器与不同稳压器相连的演示系统。该演示板包含演示利用两个2通道LTC2971器件管理四个电源的电源系统所需的所有电路。四个电源包括各种开关稳压器，用于演示各种电压和电流检测方法。该演示板提供一个复杂的4通道数字可编程电源系统。

LTC2971是一款双通道I²C/SMBus/PMBus电源系统管理器，具有精确的输入电流和电能计量功能，并且可以管理±60V电源。该器件可监控输入电流和输入电压，并计算输入功率和电能。DC2875A演示了LTC2971对4个电源进行时序控制、微调、裕量调节、监测以及故障记录的功能。LTC2971可监控每个通道的输出电压和输出电流，同时监控各通道的外部温度传感器及其自己的内部裸片温度。

DC2875A板包含四个独立的供电轨。四个供电轨均基于DC/DC开关稳压器。+36 V和+32 V通道由LTC2971管理，而±24 V通道由LTC2971-1管理。该板预配置了这些电压，并可用反馈电阻重新配置。

LTpowerPlay^®图形用户界面(GUI)支持此演示系统，并能够控制LTC2971的特性。LTpowerPlay软件和DC2875A硬件系统共同构建了一个功能强大的开发环境，用于设计和测试LTC2971的配置设置。LTpowerPlay将这些设置存储在LTC2971的内部EEPROM或项目文件中。该软件显示电源系统管理IC的配置设置和实时测量。通过遥测功能，可以轻松访问和解码LTC2971创建的故障日志。该板使用EEPROM值进行预编程，适用于DC2875A上的四个供电轨。即插即用！

使用 LTpowerPlay通过Analog Devices Express(ADX)订购预编程器件。
