概览

产品详情

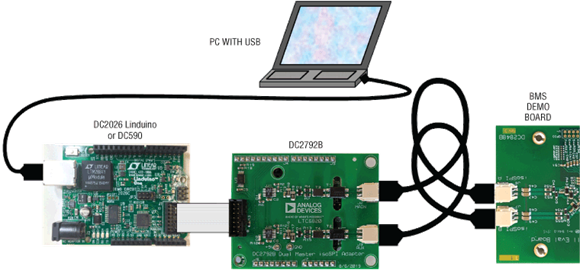

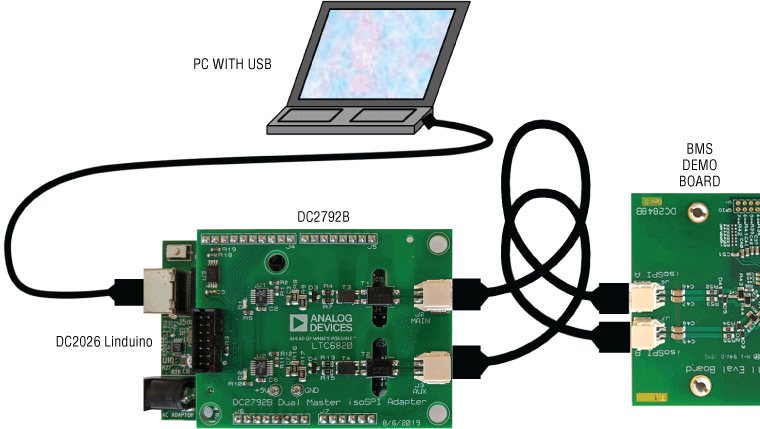

演示电路DC2792B是一款SPI串行转双端口isoSPI适配器，使用一对多路复用的LTC6820 isoSPI收发器和微型isoSPI连接器（双触点DuraClik）。评估isoSPI电池管理(BMS)器件时，该电路板可在功能上替代DC1941，但提供第二个isoSPI主机以执行可逆的isoSPI功能（如果可用）。可通过传统的14触点扁平电缆从DC590或DC2026 USB适配器提供SPI接口，或作为Linduino扩展板直接安装在DC2026上。两个isoSPI端口为MAIN和AUXiliary，其活动由蓝色LED指示。如果替代DC1941或不可逆的isoSPI网络使用，必须使用MAIN端口。DC2792B直接通过主机控制器的USB端口和所使用的USB转串行适配器供电。
