概览

产品详情

演示电路2515B具有6通道电池堆栈监控器LTC6810-1。通过双线式隔离串行接口(isoSPI™)连接多个板，可监控一长串堆叠的电池单元。DC2515B演示板还具有可逆isoSPI，支持冗余通信路径。PCB、组件和DuraClik连接器已针对低EMI敏感性和辐射进行了优化。

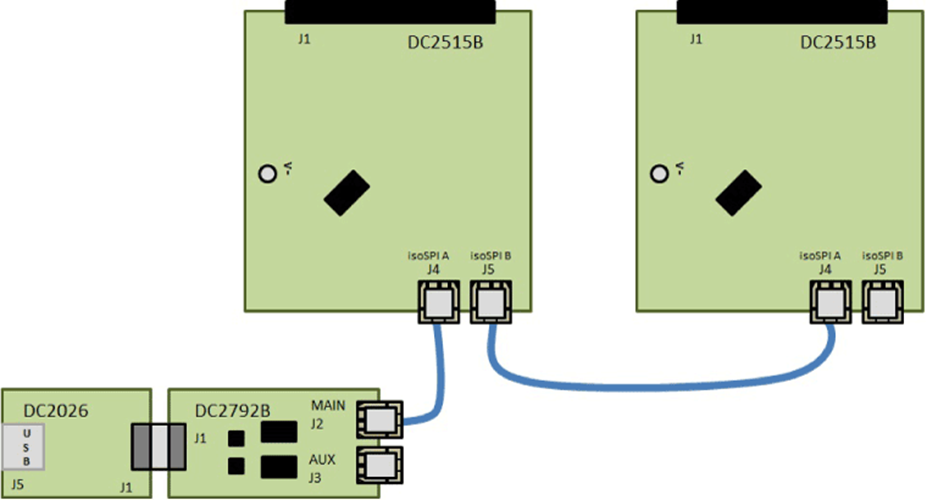

通过将DC2792B双主设备isoSPI与DC2026 Linduino®One连接，DC2515B可以与PC进行通信。Dc2026必须加载适当的程序（称为“草图”）来控制电池堆栈监控器IC，并通过USB串行端口接收数据。DC2026C提供标准SPI接口，可以将其转换为isoSPI，然后连接至DC2515B isoSPI端口（J4或J5连接器）。DC2792B配套板提供两个SPI-isoSPI通道，以实现反向工作模式。
