DC2491A
LT3045演示板|20V、500mA、超低噪声、超高PSRR RF LDO稳压器
顶部
概览
产品详情

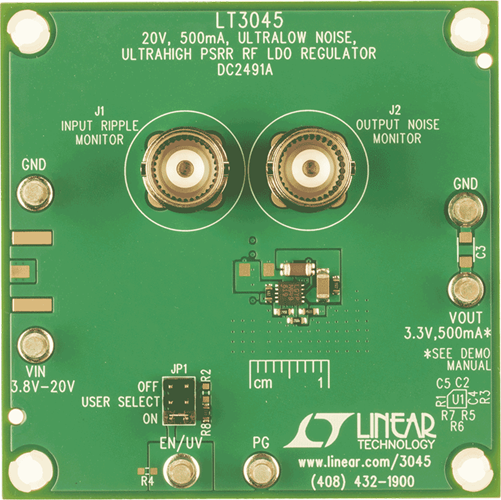

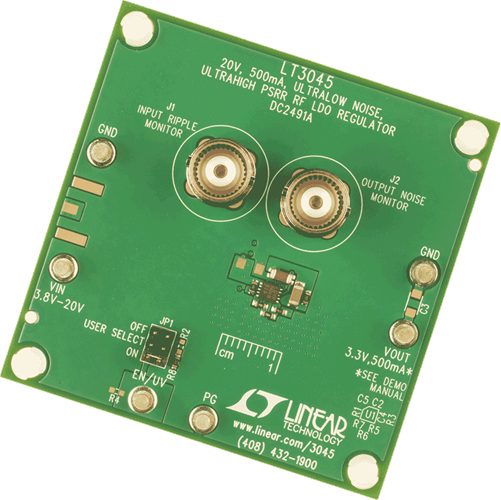

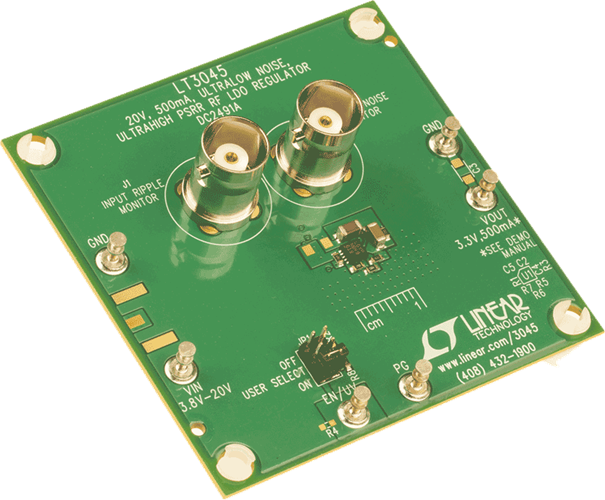

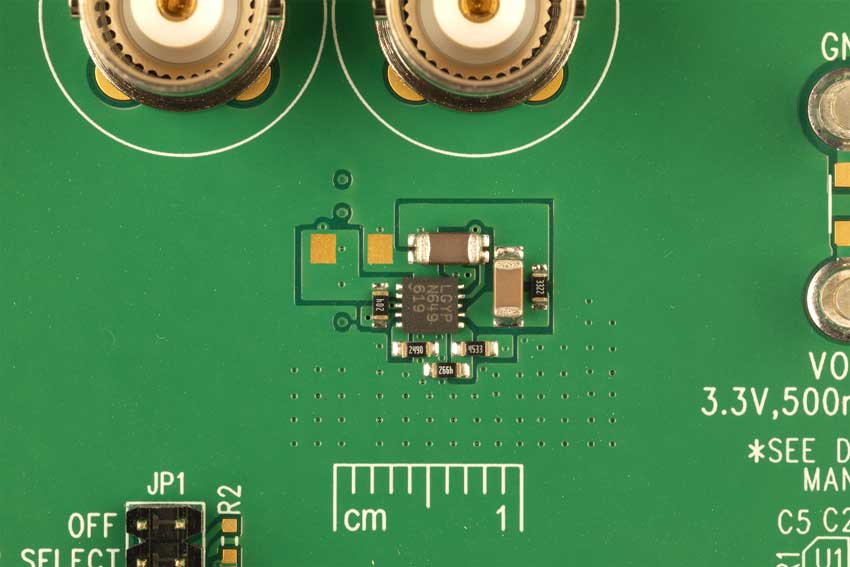

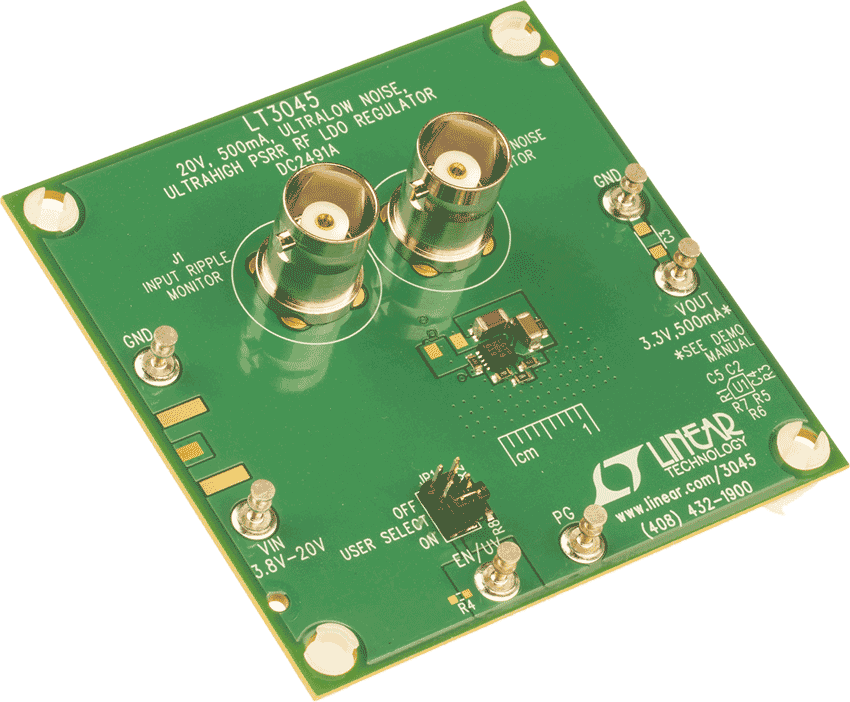

演示电路DC2491A内置LT3045EDD，这是一款具有可编程限流功能的500mA、超低噪声和超高电源电压抑制比(PSRR)低压差(LDO)稳压器。DC2491A的输入电压范围为3.8V至20V。LT3045提供500mA的最大输出电流，但在此电流水平下，热性能将最大输入电压限制在8.3V，无需较大的覆铜面积或强制空气冷却。
除具有超低噪声和超高PSRR特性外，该稳压器还提供可编程电源良好功能以及可编程限流功能。通过检测ILIM引脚电压也可实现电流监控。
文档
-

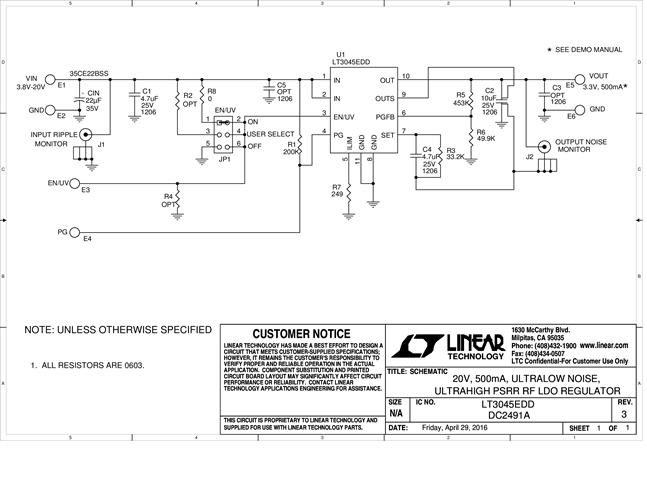

DC2491A - Schematic2016/8/19PDF26K
-
DC2491A - Demo Manual2016/8/19PDF1M
-
DC2491A - Design Files2016/8/19ZIP711K
