DC1961A
LT8309ES5/LT3748EMS隔离演示板 | 36V ≤ VIN ≤ 72V；VOUT = 12V (5A)
顶部
概览
产品详情

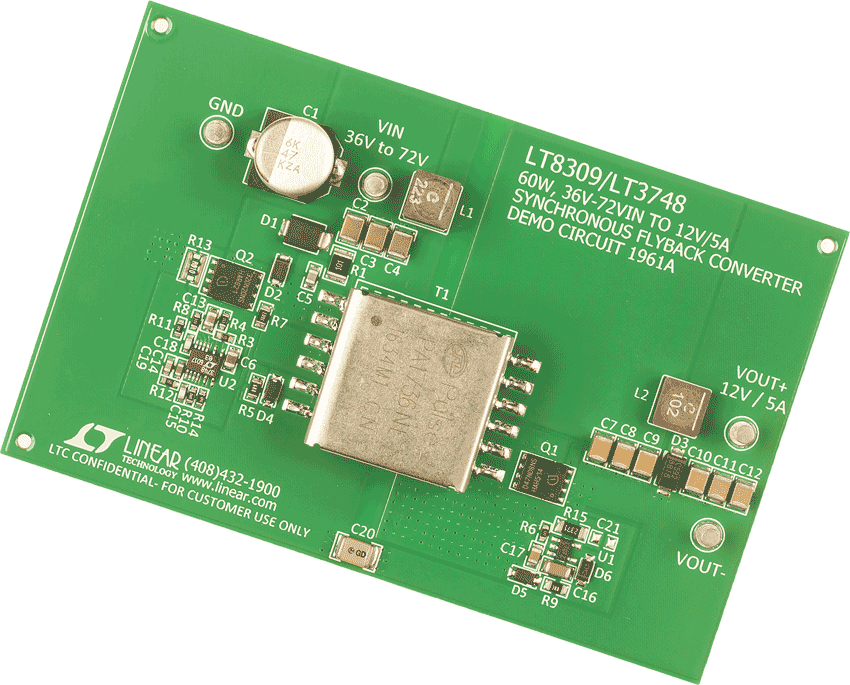

演示电路1961A内置LT8309，它是一款集成在隔离非光耦合器反激式转换器中的次级同步驱动器。它通过36V至72V输入源调节12V/5A输出。通过LT3748边界导通模式反激式控制器在原边调节输出，它直接从原边检测输出电压，无需光耦合器即可实现简单的反激架构。
文档
-
DC1961A - Schematic2014/2/24PDF75K
-
DC1961A - Demo Manual2014/2/24PDF584K
-
DC1961A - Design Files2014/2/24ZIP2M
