DC1898A
LTC3899EFE演示板 | 三路降压/降压/升压控制器，VOUT3为VOUT1/VOUT2供电；2.5V ≤ VIN ≤ 60V；VOUT1 = 5V（5A时），VOUT2 = 8.5V（3A时），VOUT3 = 10V（5.5A时）
顶部
概览
产品详情
演示电路1898A是一款采用LTC3899EFE的三输出同步升压/双输出降压电源。该电路采用嵌入式布局，即主降压电路元件插入一个面积为0.75 x 1.5英寸区域内，而主升压电路的面积为0.75 x 1.75英寸。LTC3899EFE的封装形式为带裸露焊盘的38引脚TSSOP封装。
文档
-

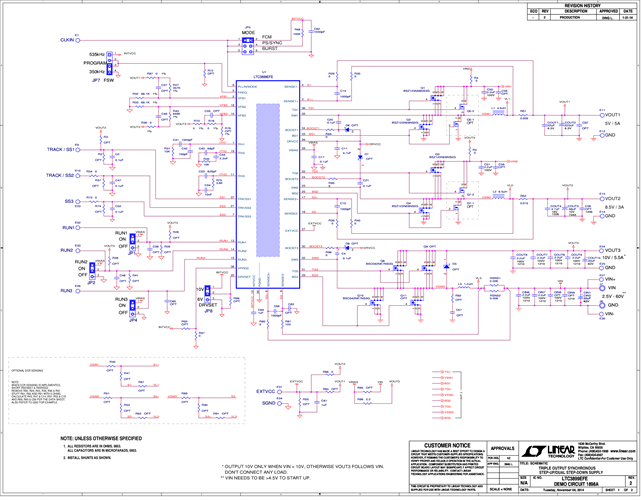

DC1898A - Schematic2015/3/16PDF78K
-
DC1898A - Demo Manual2015/3/16PDF416K
-
DC1898A - Design Files2015/3/16ZIP1M
