DC1793A

LTC3260EMSE演示板 | 低噪声双电源反相电荷泵±LDO，4.5V ≤ V_IN ≤ 32V，V_OUT = ±3.3V/±5V/±12V/±24V/±Adj @ ±50mA

顶部

概览

产品详情

产品详情

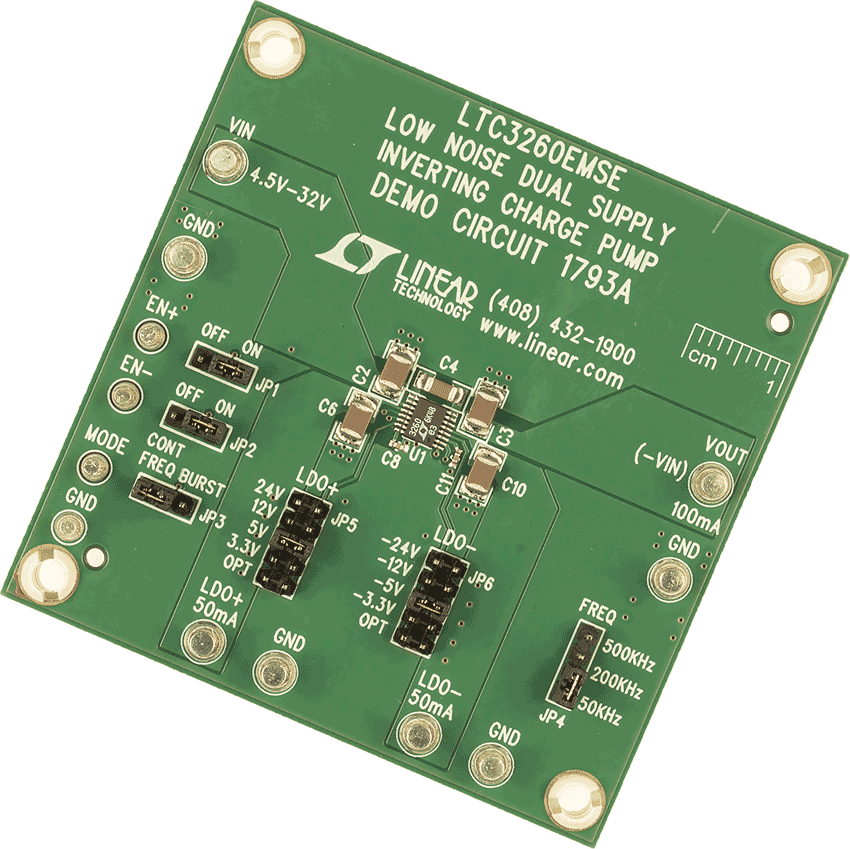

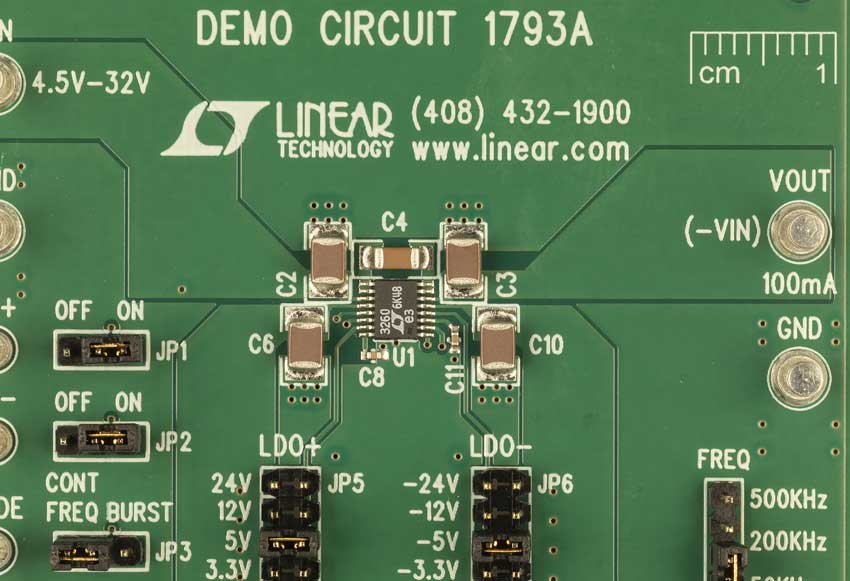

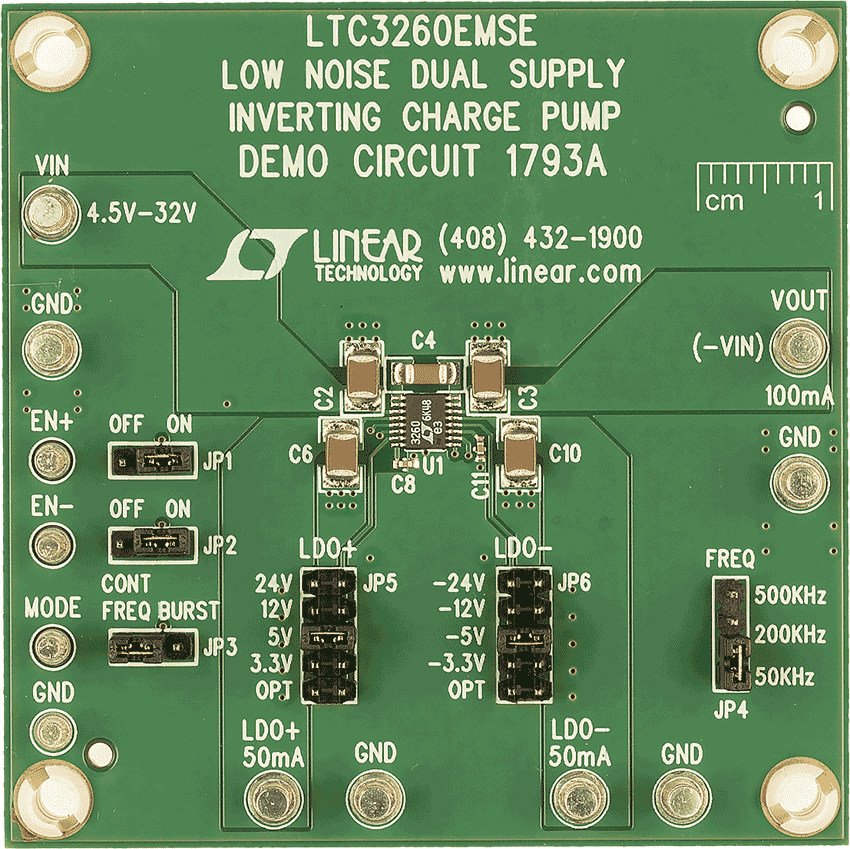

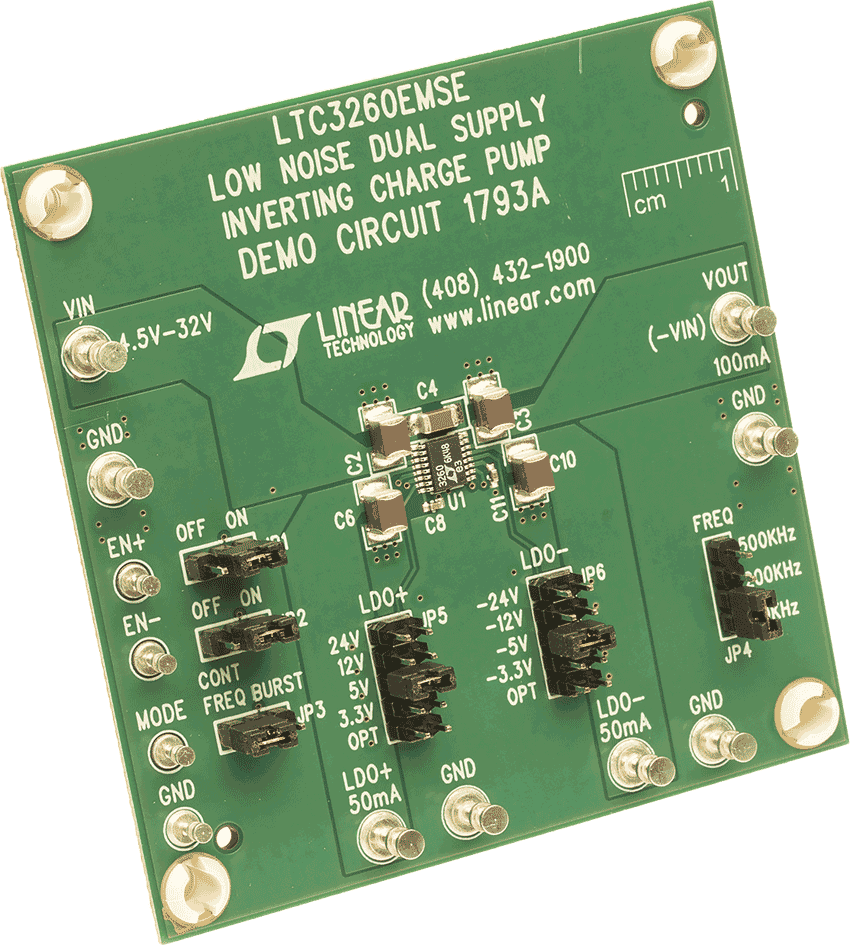

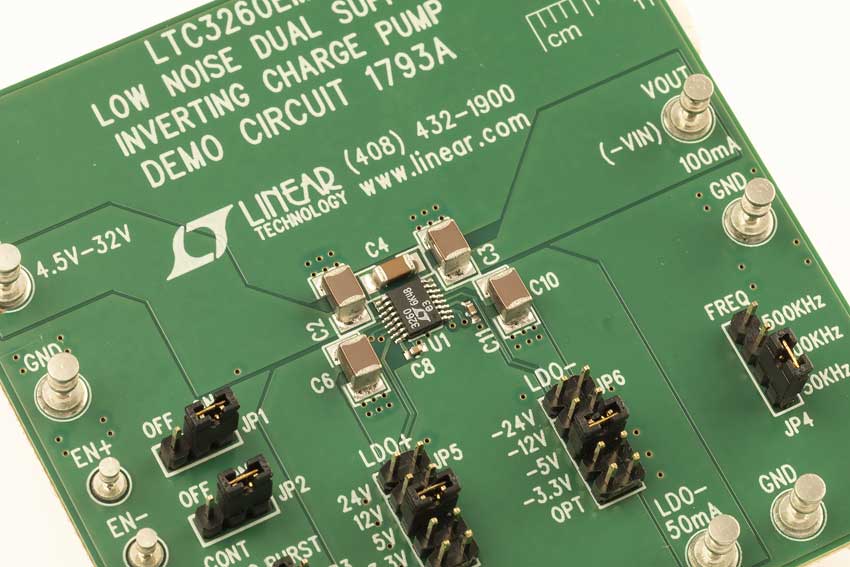

演示电路1793A是一款高压反相电荷泵，采用内置LTC3260EMSE的双极性LDO稳压器。LTC3260采用4.5V至32V输入电压供电。该演示板为每一极提供可选的LDO±输出设置幅度（3.3V、5V、12V和24V）。额外的LDO±设定点跳线选择和可选的顶部ADJ±电阻让用户能够设置其他所需的LDO±输出电压。该演示板还允许在突发工作模式(Burst Mode®)或恒定频率工作模式之间选择，以及选择500kHz、200kHz和50kHz工作频率。
