概览

优势和特点

  • 两个SSM3582高效率D类放大器
    • 输入：4个单声道（或2个立体声）通道，由
      • 通过A2B连接的SHARC®音频模块（或另一个A2B源）提供
      • 连接至12引脚接头的TDM I2S源
    • 输出：4个放大扬声器通道（每个15W）或2个“桥接”放大通道（每个50W）。每个SSM3582可以提供：
      • 2× 14.67 W输出（采用12 V电源供电，驱动至4 Ω负载，<1% THD + N时），或
      • 1× 49.69 W输出（采用16 V电源供电，驱动至2 Ω负载，<1% THD + N时）
    • D类放大器桥接模式可用于支持2.1音频配置
  • AD2428W低延迟A2B音频总线收发器
    • 通过双绞线电缆（随附）连接至SHARC音频模块（或另一个A2B源）
    • 两个路由至I/O引脚的按钮（可由任何系统A2B节点检测）
    • 两个路由至LED的GPIO引脚（可由任何系统A2B节点驱动）
  • 可通过A2B级联，提供8个放大输出通道以支持7.1和其他扬声器配置
  • 可使用通过A2B连接的其他模块，或直接连接到SHARC音频模块扩展端口的散热器实现进一步扩展
  • 完全集成的A2B软件和驱动程序，采用SHARC 音频模块裸机音频框架和SigmaStudio® A2B 软件包

产品详情

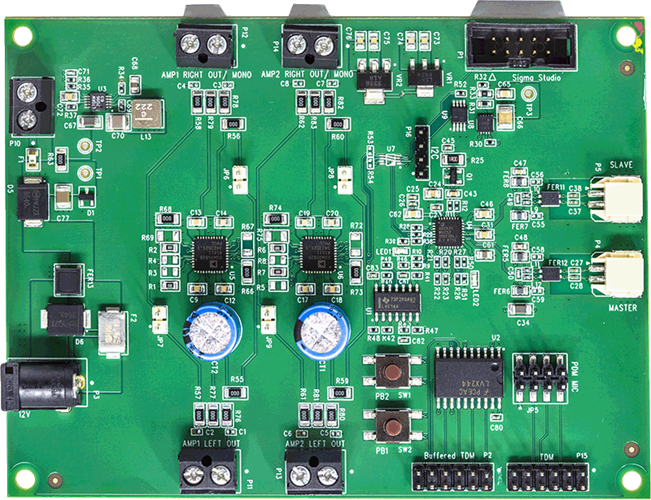

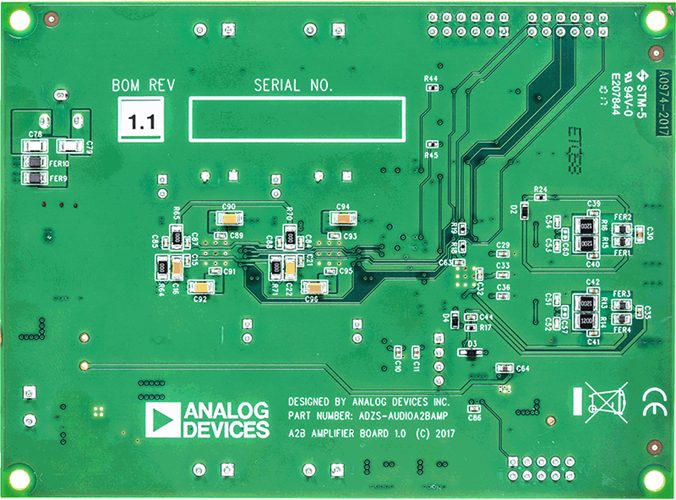

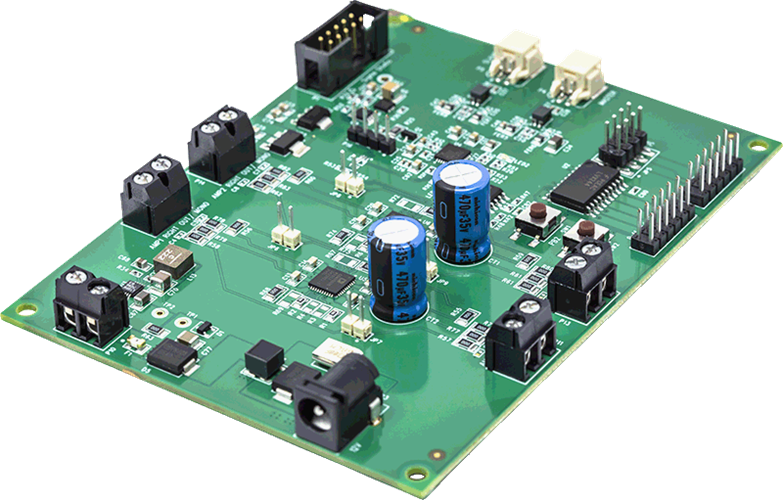

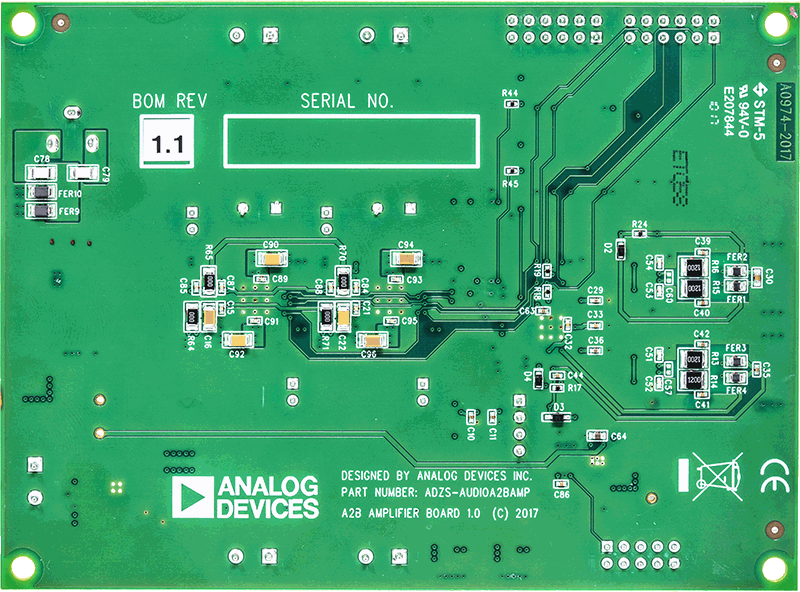

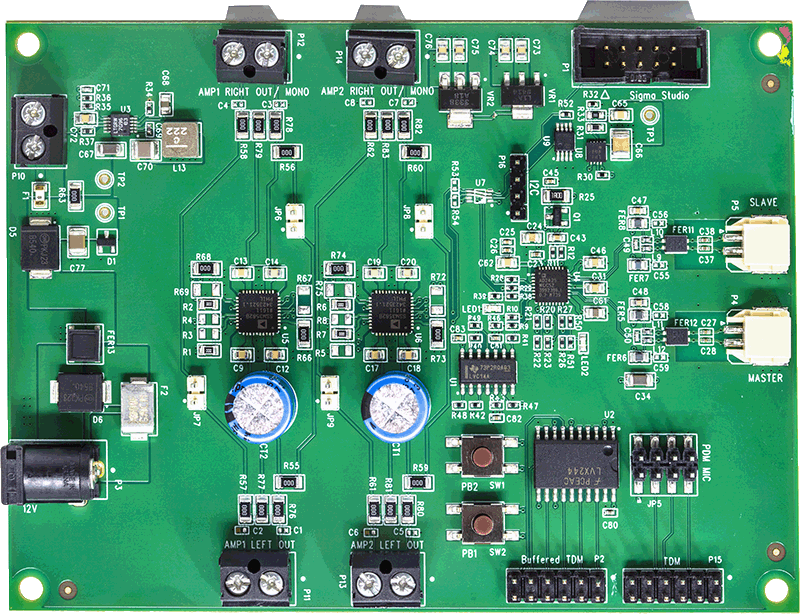

A2B D类放大器模块利用ADI的低延迟A2B音频总线技术，内置通过A2B总线从系统中连接的A2B节点接受音频的AD2428W A2B收发器（用作A2B从机）。ADZS-AUDIOA2BAMP模块将接收到的A2B数据驱动至一对高效率、数字输入、立体声SSM3582 D类音频放大器。音频以数字方式传输到放大器，从而尽量减少数字环境中信号损坏的可能性。更多信息参见SSM3582数据手册。

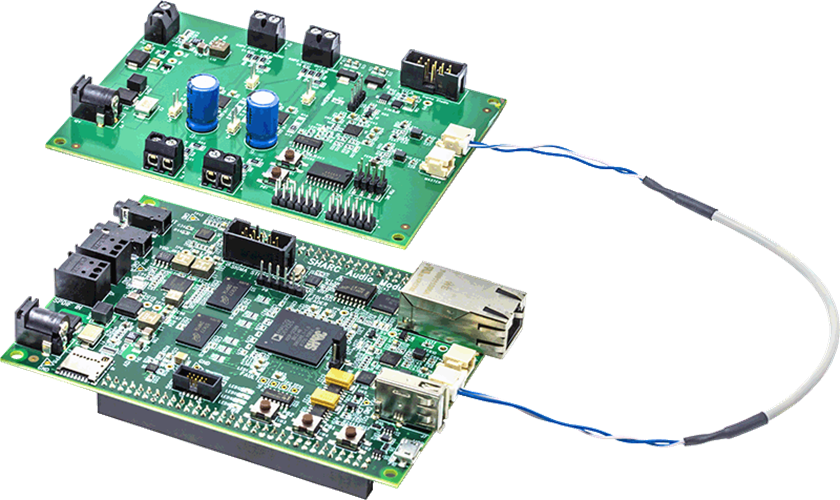

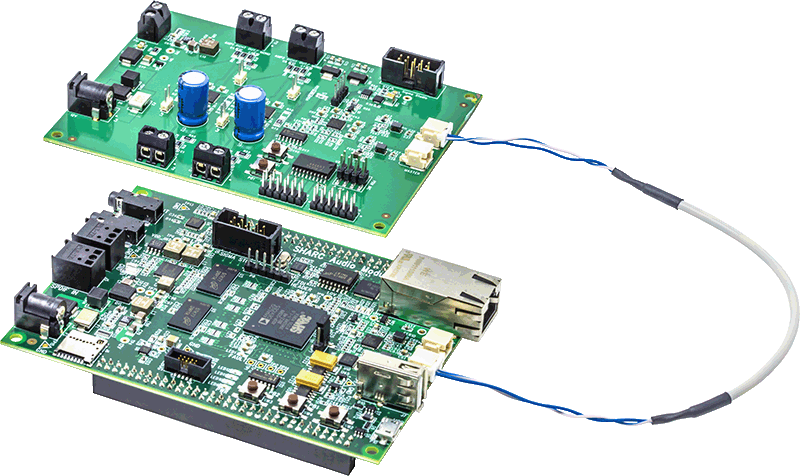

由于A2B D 类放大器模块是A2B从节点，因此必须与主节点一起整合到A2B系统中，如 SHARC® 音频模块或  A2B 主评估板。A2B D类放大器模块使用随附的A2B双绞线电缆连接到系统。

技术与领域

相关产品

包装内含

  • ADZS-AUDIOA2BAMP 板
  • A2B 双绞线电缆

系统需求

A2B D类放大器模块需要一个A2B主节点，如SHARC音频模块或A2B主评估板。
