概览

优势和特点

主要产品特性

  • 节点仿真器
    • AD243x—主/从节点—标准/高功率
    • AD242x—主/从节点
  • A2B总线流量监控器
  • 监控器和仿真器同步操作
  • 可选音频接口
    • 模拟I/O
    • 数字SPDIF I/O
    • USB2.0音频类
    • 流传输自/至PC
  • 直观图形用户界面
    • 在Windows、Linux、MacOS上受支持
  • 软件开发套件(SDK)

主要优势

  • 功能强大的多功能硬件
  • 支持快速开发
  • 硬件锁定许可证
  • 软件推送通知
  • 无缝集成到SigmaStudio+
  • 与SigmaStudio完全兼容

如需更多产品信息，请与您最近的ADI销售办事处联系，填写保密协议(NDA)后方可获得。有关技术支持，请发送电子邮件至a2b.analyzer.support@analog.com。如需其它支持，请联系ADI公司当地经销商。

产品详情

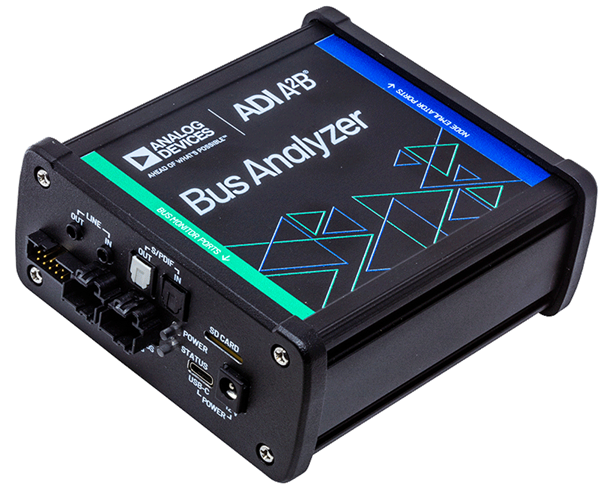

ADI A2B总线分析仪是一款可靠的开发工具，支持基于A2B网络的AD242x/3x设计和调试。它可以配置为有源总线仿真工具和/或无源总线监控器。

该工具包括以下主要器件：

  • 硬件装置

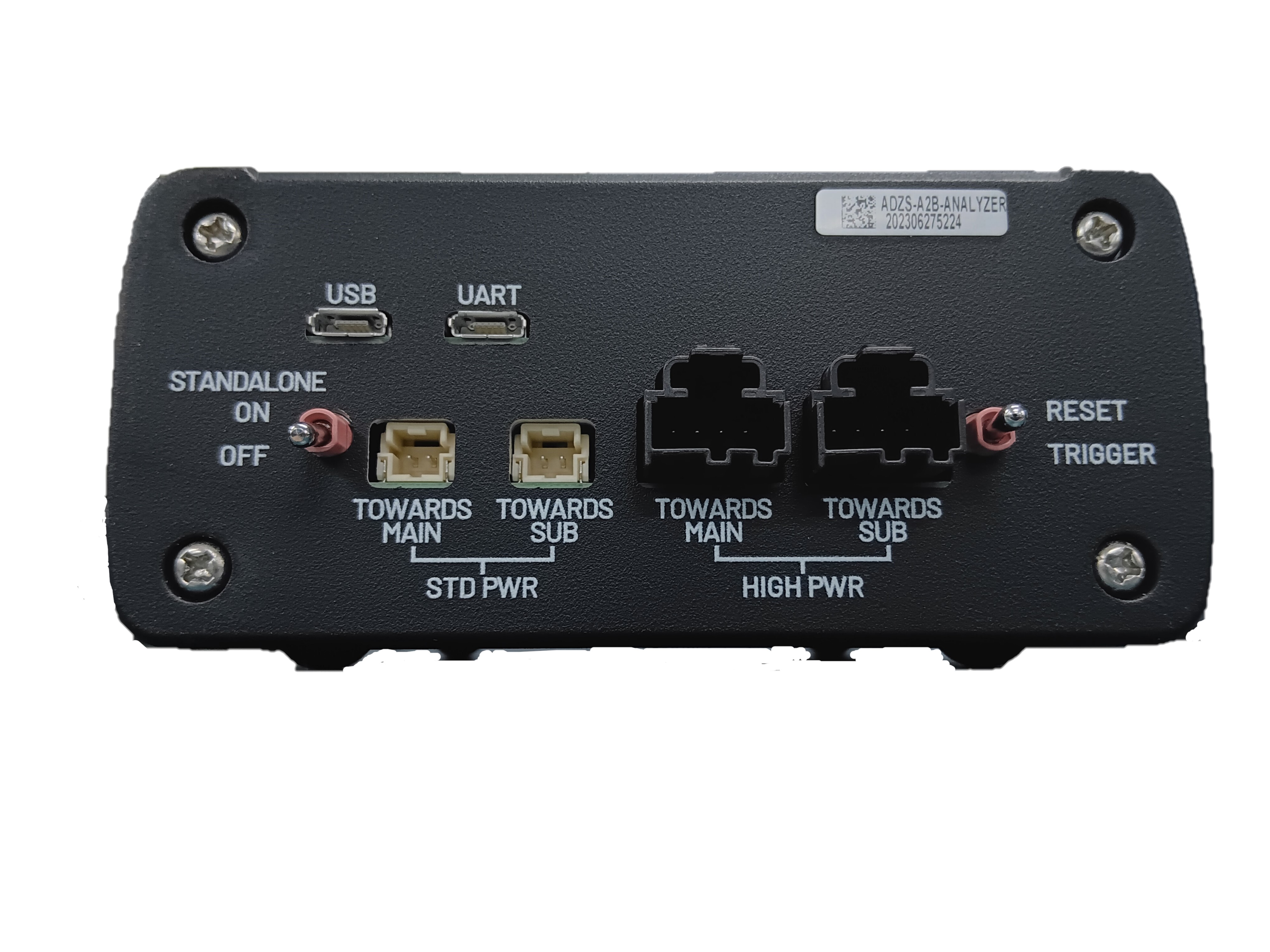

    • A2B主/从节点仿真
    • 无源总线流量监控器

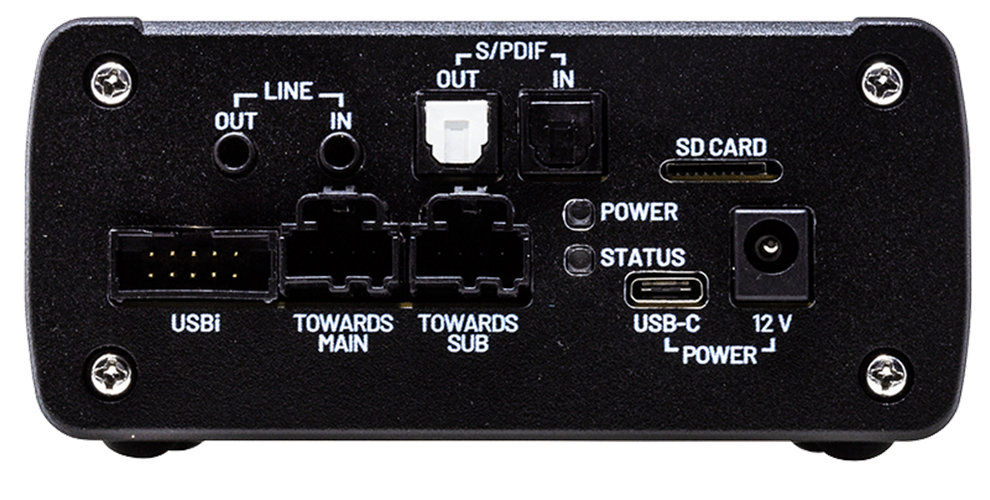

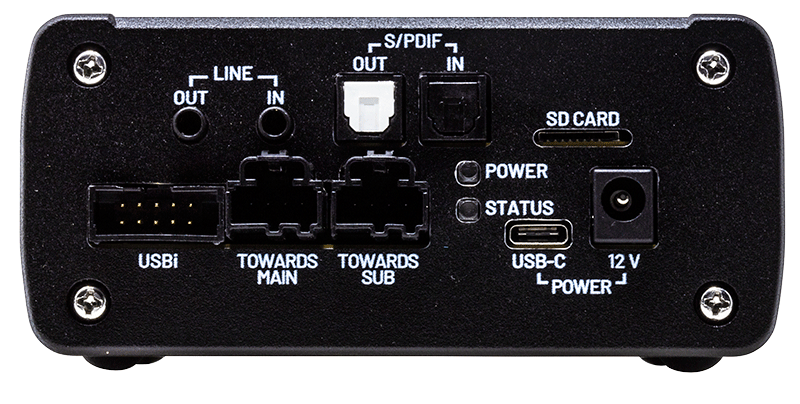

    • 各种音频输入/输出接口
    • 用于音频和控制通信的高速USB接口
  • GUI应用
    • 用于器件配置和控制的直观GUI
    • 捕获/播放PC上的实时音频流和总线流量
    • 将测试音/流从PC注入总线进行调试
    • A2B网络/节点管理和诊断
    • 使用ASIO/ALSA/CoreAudio通过USB进行音频流传输
    • 支持Windows、Linux、MacOS
  • SDK
    • 用于创建定制应用的软件开发套件(SDK)

此工具可用于以下场景：

  • 工程 – 设计和开发
  • 测试和验证
  • 试生产测试
  • 正在进行CE/FCC认证

技术与领域

相关产品

包装内含

  • A2B总线分析仪硬件单元
  • USB-A至Micro-B电缆
  • 12V电源适配器
  • 带HDAC至Duraclik连接器的A2B电缆
  • 带HDAC至HDAC连接器的A2B电缆（2）
  • 带Duraclik连接器的A2B电缆（2）
  • A2B分析仪应用程序下载说明

使用入门

请参阅A2B总线分析仪快速入门指南，开始使用A2B总线分析器。

系统需求

A2B总线分析器–支持的操作系统平台

Windows:Windows 10家庭版、专业版、企业版（64位）
Linux：Ubuntu 18.04+（64位）
macOS: 10.15.x Catalina
