DC2350B

LTC6813-1演示板 | 集成菊花链接口的18通道电池堆栈监控器

顶部

概览

产品详情

产品详情

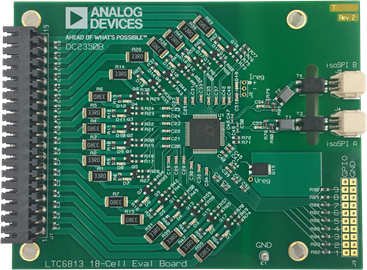

演示电路2350B具有18通道电池堆栈监控器LTC6813-1。通过双线式隔离串行接口(isoSPI^™)连接多个板，可监控一长串堆叠的电池单元。DC2350B演示板还具有可逆isoSPI，支持冗余通信路径。PCB、组件和DuraClik连接器已针对低EMI敏感性和辐射进行了优化。

通过将DC2792B双主设备isoSPI与DC2026C Linduino^®One连接，DC2350B可以与PC进行通信。Dc2026必须加载适当的程序（称为“草图”）来控制电池堆栈监控器IC，并通过USB串行端口接收数据。DC2026提供标准SPI接口，可以将其转换为isoSPI，然后连接至DC2350B isoSPI端口（J4或J5连接器）。DC2792B配套板提供两个SPI-isoSPI通道，以实现反向工作模式。
