概览

优势和特点

  • ADSP-BF526 Blackfin 处理器：208引脚BGA封装、400MHz、17mmX17mm/0.8间距
  • SDRAM： 移动式SDRAM 1.8V、64 MB、32M x 16、VFBGA 54-引脚、Micron MT48H32M16LFCJ-75
  • 闪存： 4 MB (2M x 16 )、Numonyx M58WR032KB 1.8V、VFBGA56
  • NAND闪存： 2 Gb 1.8V、256Mb x 8、TFBGA63、Numonyx NAND02G-B2C 1.8V
  • SPI闪存： 4 Mb SST 1.8V、SST25WF040
  • 音频编解码器： ADI SSM2602 1.8V低功耗CODEC

  • 功耗分析接口： 测量VDDINT、VDDEXT、VDDMEM、SDRAM的检测电阻
  • 以太网PHY： 带内部1.8V调节器、LAN8700的SMSC (RMII) 3.3V
  • 电池充电器： ADP2291、1.5A线性充电器、单个锂离子电池
  • 电池： 锂离子、740mAh、超长使用寿命UBBP005
  • 连接器： USB OTG、以太网、主机、EBIU扩展，第1组扩展，第2组扩展、第3组扩展

产品详情

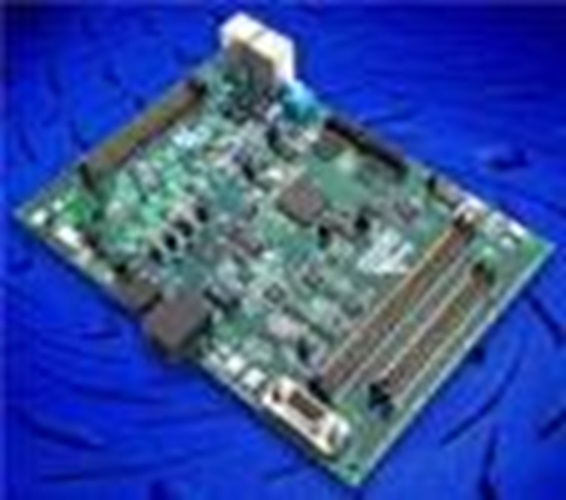

Blackfin® BF526 EZ-Board™评估板为开发人员提供了一个低成本的平台，可通过外部JTAG仿真器或独立调试代理板对BF522/24/26 Blackfin处理器进行初步评估。

EZ-Board还支持uClinux®。 注意： 若要调试，您必须有调试代理板或仿真器。 EZ-Board评估板具有一个扩展接口，可与不同的EZ-Extender板模块连接。

订购信息：
产品型号： ADZS-BF526-EZBRD

CROSSCORE®工具支持
电话：1.800.ANALOGD

联系支持中心

系统需求

  • Windows XP Professional SP3（仅支持32位）。
  • Windows Vista Business/Enterprise/Ultimate SP2（仅支持32位）。 建议在无UAC保护的位置安装该软件。
  • Windows 7 Professional/Enterprise/Ultimate（支持32位和64位）。 建议在无UAC保护的位置安装该软件
  • 建议使用最低为2GHz的单核处理器或最低3.3GHz的双核处理器。

  • 存储器(RAM)空间不低于1GB，建议采用4GB存储器。
  • 要求硬盘(HDD)空间不低于2GB。
  • 适用于ADI处理器的CrossCore Embedded Studio。
  • VisualDSP++ 5.0及最新更新。

文档

  • 查看全部 (4)
  • 设计工具 (1)
  • 用户手册 (2)
  • 仿真器使用手册 (1)
    • Document Type

    软件

    产品下载

    ADSP-BF526 Board Support Package (Rev. 1.0.0)

    软件开发工具

    CrossCore Embedded Studio是针对Blackfin和SHARC处理器系列的世界一流集成开发环境(IDE)。
