目标：
在本实验中，我们将运算放大器配置为开关模式，以实现电压比较器的功能。电压比较器电路的作用是通过输出电压的两个不同状态，表征两输入电压的相对状态。这种比较使用两个输入电压之差的正负，输出两个可能输出值中的一个，具体的输出值由规定的相减方式决定。
对于运算放大器比较器，我们可以将单输入 VD 视为两输入信号V+和V–之间的差异。而输出电压 VO可以获取两个可能值中的一个：
- VO = VOH （高），意味着V+ > V– (vD > 0)
- VO = VOL （低），意味着V+ < V– (vD < 0)
我们将阈值电压 VTh 当做输入电压 vI 的特定值（或值），在该值时输出端开启（设置VD = 0)。
需要考虑两种主要的电压比较器：
- 简单比较器：无反馈，只有一个阈值电压。
- 迟滞比较器：有正反馈和两个阈值电压。
材料：
简单比较器
背景知识：

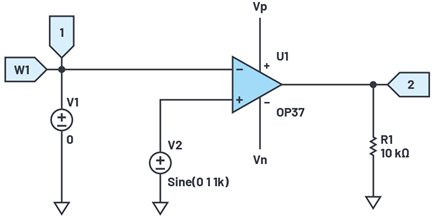

将运算放大器配置为比较器，便可利用运算放大器的高固有增益和输出饱和效应，如图1所示。这基本上属于二元状态决策电路：如果正极(+)端口的电压大于负极(–)端口的电压，即VIN > VREF，输出会增高（在最大值时达到饱和）。相反，如果 VIN < VREF ，则输出走低。电路比较两个输入端的电压，根据相对值产生输出。与之前所有电路不同，输入和输出之间没有反馈；我们说电路是开环运行的。
硬件设置：
比较器的使用方式不同，在以后的实验中我们会看到它的实际应用。在这里，我们将以常见配置使用比较器，生成具有可变脉冲宽度的方波。

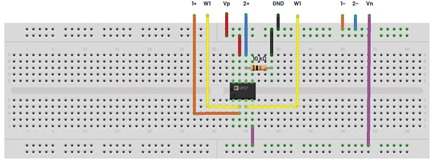

首先关闭电源并组装电路。与求和放大器电路一样，使用第二个波形发生器输出作为直流源 VREF，将幅度更改为零，且将输出偏置降低到最低，以便您在实验期间可以从零开始调节。
将波形发生器 VIN 配置为频率1 kHz幅值2 V峰峰值正弦波。开启电源，在VREF 为O V时，导出输出波形。
然后，缓慢增大 VREF 观察会发生什么情况。记录VREF = 1 V的输出波形。继续增大VREF，直到超过2 V，观察会发生什么情况。您能予以解释吗？
对三角输入波形重复以上步骤，在实验报告中记录观察到的结果。
步骤：
将第一个波形发生器用作 VIN 源，向电路提供幅度2 V峰峰值、1 kHz正弦波激励。向运算放大器提供±5 V电源电压。配置示波器，使通道1上显示输入信号，通道2上显示输出信号。

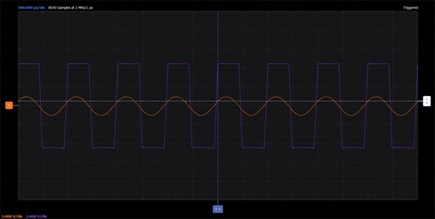

产生的波形如图3所示。
迟滞比较器
迟滞是指系统的当前状态依赖于决定该状态量的先前值。输出值并不是对应输入的严格函数，它包含了一些滞后、延迟或过往依赖性。特别是，对输入变量降低的响应与对输入变量增高的响应是不同的。
在此配置中，包含两个阈值 VThH 和 VThL,以及两个输出值 VOH 和 VOL。阈值应该依赖于输出值，输出值反馈至输入，成为阈值中的一部分（正反馈）。通过电阻分压器，将输出电压的一部分反馈至同相输入。
分析迟滞比较器时，我们必须考虑迟滞的方向变换这个问题，以及在某些时刻，只有一个阈值保持活动这个事实。
输入信号触发输出变化，正反馈会维持这个变化。
同相迟滞比较器
背景知识：

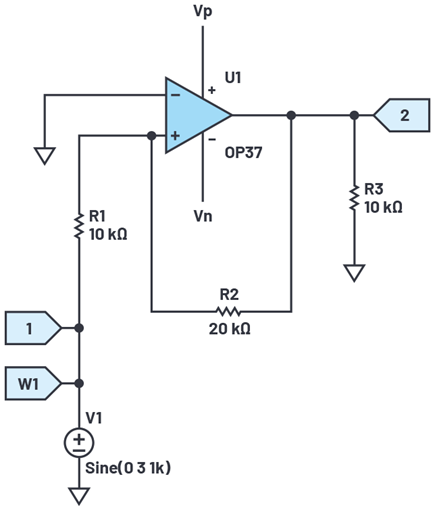

请看图4所示的电路。
在图4所示的同相迟滞比较器电路中，VIN被应用于运算放大器的同相输入。电阻R1和R2在比较器上构成分压器网络，通过同相输入上的部分输出电压提供正反馈，通过相同的电阻分压器提供VIN。
反馈量由使用的两个电阻的电阻比决定（在此情况下，比率为1/2）。
我们可以使用以下公式计算阈值电压：
鉴于 VD = 0, VIN → VTh, 我们可以得出以下阈值：
硬件设置：

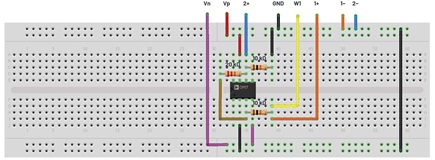

为同相迟滞比较器构建以下面包板电路。
步骤：
将第一个波形发生器用作 VIN 源，向电路提供幅度6 V峰峰值、1 kHz正弦波激励。向运算放大器提供±5 V电源电压。配置示波器，使通道1上显示输入信号，通道2上显示输出信号。

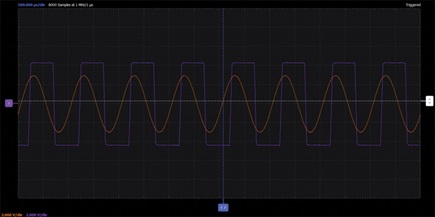

产生的波形如图6所示。

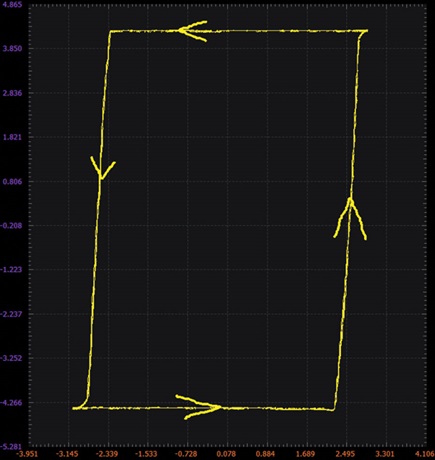

在图7中，您可以查看同相迟滞比较器的电压传输特性（图中箭头表示与阈值相关的信号的走向）。比较计算得出的阈值电压值与测量到的电压值。
反相迟滞比较器
背景知识：

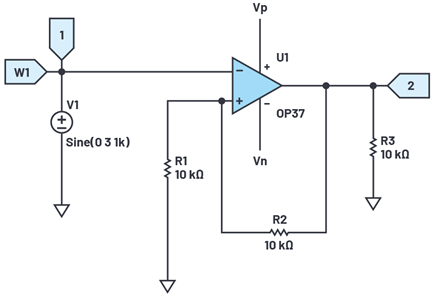

请看图8所示的电路。
在图8所示的反相迟滞比较器电路中，VIN被应用于运算放大器的反相输入。电阻R1和R2在比较器上构成分压器网络，通过同相输入上的部分输出电压提供正反馈。
被应用于运算放大器的反相输入。电阻R1和R2在比较器上构成分压器网络，通过同相输入上的部分输出电压提供正反馈。
我们可以使用以下公式计算阈值电压：
鉴于VD = 0, VIN → VTh,我们可以得出以下阈值：
硬件设置：

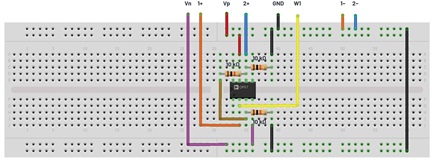

为反相迟滞比较器构建以下面包板电路。
步骤：
将第一个波形发生器用作 VIN源，向电路提供幅度为6 V峰峰值、1 kHz正弦波激励。向运算放大器提供±5 V电源电压。配置示波器，使通道1上显示输入信号，通道2上显示输出信号。

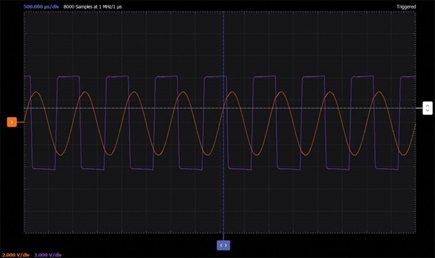

产生的波形如图10所示。

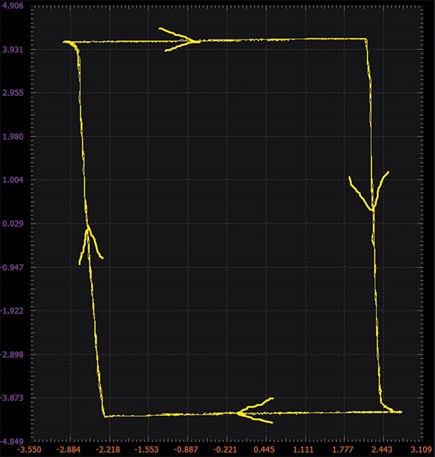

在图11中，您可以查看同相迟滞比较器的电压传输特性（图中箭头表示与阈值相关的信号的走向）。比较计算得出的阈值电压值与测量到的电压值。
带不对称阈值的反相迟滞比较器
背景知识：

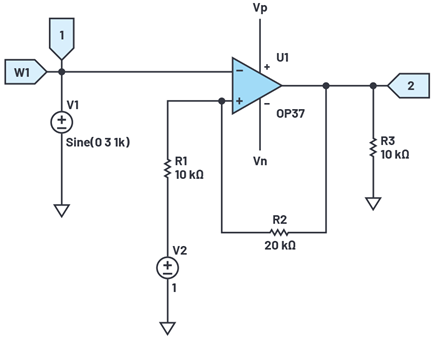

请看图12所示的电路。
图12所示的带不对称阈值电路的反向比较器，使用了额外的基准电压VREF 。电阻R1和R2在比较器上构成分压器网络，通过同相输入上的部分输出电压提供正反馈，此外有部分VREF通过相同的分压器。
我们可以使用以下公式计算阈值电压：
鉴于VD = 0, VIN → VTh, 我们可以得出以下阈值：
硬件设置：

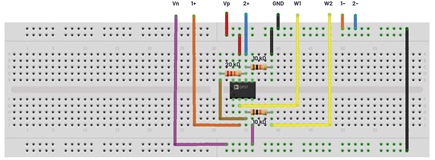

为反相迟滞比较器构建以下面包板电路。
步骤：
将第一个波形发生器用作VIN源，向电路提供幅度为6 V峰峰值、1 kHz正弦波激励，将第二个波形发生器用作2 V恒定基准电压。向运算放大器提供±5 V电源电压。配置示波器，使通道1上显示输入信号，通道2上显示输出信号。
产生的波形如图14所示。

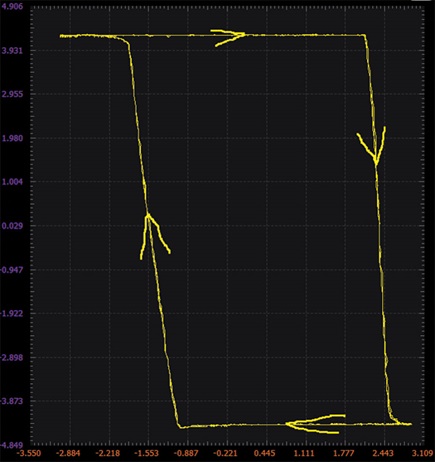

在图15中，您可以查看同相迟滞比较器的电压传输特性（图中箭头表示与阈值相关的信号的走向）。比较计算得出的阈值电压值与测量到的电压值。
问题：
计算所有4个比较器设置（简单、同相迟滞、反向迟滞和不对称阈值）的阈值电压，比较计算得出的值与通过实验步骤得出的值。
额外实验
对于先完成实验，或者想要接受额外挑战的实验人员，看看您是否能够使用输出端的红色和绿色LED（来自上次实验）来修改比较器电路，使红色LED在负电压时亮起，绿色LED在正电压时亮起。将频率降低至1 Hz（或更低），以便看到它们实时开关。不要忘记，LED需要使用限流电阻，以便流经LED的电流不会超过20 mA。
您也可以对具备多个电压电平的电路实施上述示例实验，如图16中的电路所示。
材料：
- ADALM2000主动学习模块
- 无焊面包板和跳线套件
- 三个470 Ω电阻
- 一个10 kΩ电阻
- 两个20 kΩ电阻
- 三个LED（红色、绿色、黄色）
- 一个 ADTL082 （两个集成式运算放大器）

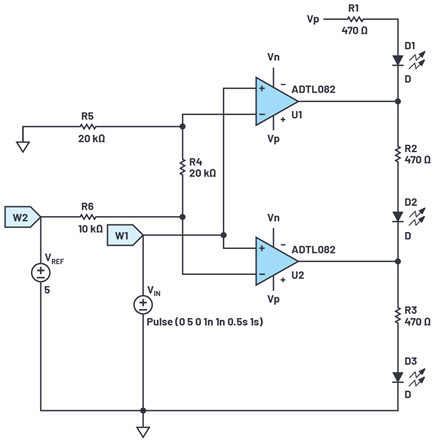

该电路使用一个分压器（R1、R2、R3）分别为两个比较器获取一个阈值。基于这些阈值和输入电压，一次亮起一个LED（D1、D2、D3）。
练习：
- 根据图16所示的电路，计算阈值电压。确定对于每个输入电压范围，哪个LED亮起。

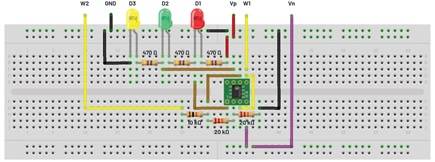

- 构建面包板电路。向运算放大器提供±5 V电源电压。使用信号生成器的第一个信道生成可变输入电压(VIN)，使用第二个信道生成5 V恒定基准电压。
在0 V至5 V之间变换输入电压，观察LED的行为。
这种类型的电路也被称为窗口比较器。关于这种主题的应用，可以参考实验：使用窗口比较器实施温度控制。
您可以在 学子专区博客上找到更多详细信息。
