MAXQ7665
基于16位、RISC微控制器的智能数据采集系统
提供高精度模拟功能,采用节省空间的48引脚、7mm x 7mm封装
产品详情
- 高性能、低功耗、16位RISC核
- 工作在直流至8MHz,每MHz接近1MIPS
- 低功耗(< 3mA/MIPS,DVDD = +3.3V)
- 16位指令字,16位数据总线
- 33个指令(大多数指令为单周期)
- 16级硬件堆栈
- 3个独立数据指针,具有自动递增/递减功能
- 程序和数据存储器
- 高达128KB (64K x 16)的内部闪存
- 512字节(256 x 16)的内部RAM
- 智能模拟外设
- 低功耗、8路差分、12位、500ksps ADC
- 可编程增益放大器,软件可选增益:
- 1V/V、2V/V、4V/V、8V/V、16V/V、32V/V
- 电压缓冲输出12位DAC
- 外部基准,用于ADC和DAC
- 内部(管芯)和外部二极管温度检测电路
- 定时器/数字I/O外设
- 完整的CAN 2.0B控制器
- 15个信息中心(256字节双端口存储器)
- 可编程比特率为:10kbps至1Mbps
- 标准的11位或扩展29位识别模式
- 2个数据屏蔽和相关ID用于支持DeviceNET™、SDS和其它高层CAN协议
- 外部发送禁止可自动自动设置波特率
- SIESTA低功耗模式
- CANRXD边沿传输唤醒
- 用户可编程波特率的UART (LIN)
- 带有48位累加器的16 x 16硬件乘法器,单周期指令
- 3个16位(或6个8位)可编程定时器/计数器/PWM
- 8个通用数字I/O,具有外部中断功能
- 所有中断可用于唤醒
- 完整的CAN 2.0B控制器
- 晶体/时钟模块
- 配合外部晶体使用的内部振荡器
- 片上RC振荡器无需外部晶体
- 可选择外部时钟源
- 可编程设置看门狗定时器
- 电源管理模块
- 上电复位(POR)
- 电源监控/掉电检测用于数字I/O和数字核电源
- 片上+3.3V、50mA线性稳压器
- JTAG接口
- 扩展调试和仿真支持
- 在系统测试
- 闪存程序下载
- 用于装载闪存程序的软件装载器
- 超低功耗
- 低功耗,待机模式(CPU关断)

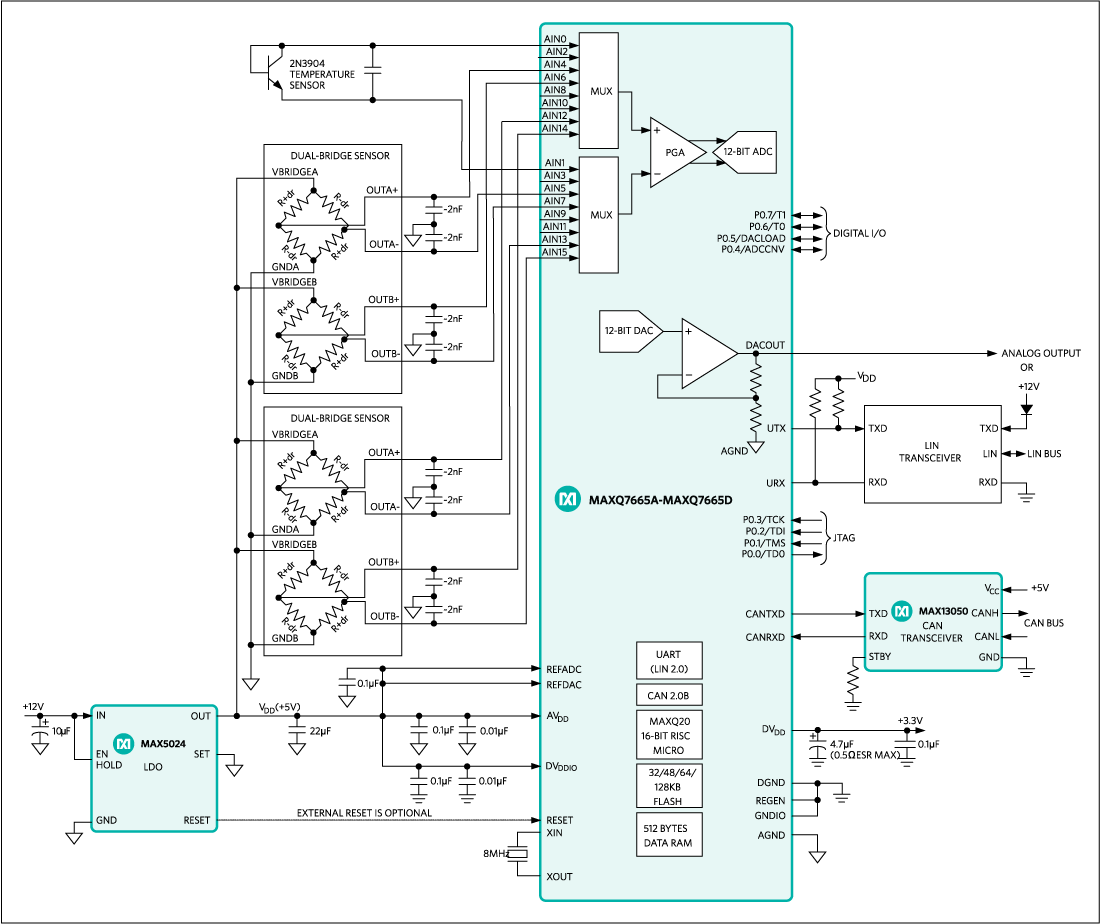

MAXQ7665A–MAXQ7665D智能系统级芯片(SoC)是基于微控制器(µC)的数据采集系统。作为16位MAXQ®系列产品的最新器件,精简指令组(RISC) µC,MAXQ7665A–MAXQ7665D可理想用于工业控制、楼宇自动化等低成本、低功耗、嵌入式系统。这些器件采用灵活的标准化结构设计。
MAXQ7665A–MAXQ7665D内置高性能16位RISC核、带有可编程增益放大器的12位500ksps SAR ADC和传输速率高达1Mbps的CAN 2.0B控制器。这些器件包含电压缓冲输出的12位DAC和工作在外部高频(8MHz)晶体的片上振荡器电路,另外还包含一个RC振荡器,用于替代外部晶体。MAXQ7665A–MAXQ7665D内置一个用于测量管芯温度的温度传感器,并提供远端温度检测驱动。模拟功能和数字I/O由+5V电源供电,内部数字内核由+3.3V电源供电,该电源可由片上线性稳压器提供。这些器件还包括带有复位功能的两路电源监控器和用于在系统编程、调试的JTAG接口。16位RISC µC包含128KB (64K x 16)的闪存和512字节(256 x 16) RAM。
MAXQ7665A–MAXQ7665D采用7mm x 7mm 48引脚TQFN封装,规定工作在-40°C至+125°C的温度范围。
注:要了解器件的全部特性,设计人员具备以下文档。其中数据资料包含引脚说明、特性概述和电气特性。 勘误表则给出了与已发布的数据规格的不同。用户指南则给出了器件特性和工作的详细信息。
- MAXQ7665/MAXQ7666 IC数据资料
- MAXQ7665/MAXQ7666参数修改勘误表(点击此处可下载)
- MAXQ7665/MAXQ7666系列系列用户指南 (English only)
应用
- 工业控制
