MAXQ2010

16位混合信号微控制器，提供LCD接口

集成微控制器，内置12位ADC、16位RISC核，提供超低功耗停机模式(370nA，典型值)

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 高性能、低功耗、16位MAXQ® RISC内核
  • 直流到10MHz工作频率，每MHz近1MIPS
  • 2.7V至3.6V工作电压
  • 33条指令，绝大多数为单周期指令
  • 3个独立的数据指针，加速数据转移，具有自动递增/递减功能
  • 16层硬件堆栈
  • 16位指令字节、16位数据总线
  • 16 x 16位、通用寄存器
  • 为C编译器优化(高速/密度代码)
  • 片内FLL降低了外部时钟频率
  • 存储器性能
    • 64B字节闪存(应用中和系统中可编程)
    • 2KB内部数据RAM
    • 用于编程和调试的JTAG/串行引导装入器
  • 外部特性
    • 12位SAR ADC，具有内部基准和自动扫描功能
      • 8通道单端或4通道差分输入
      • 高达312.5ksps采样速率
    • 具有可调门限的电源电压监测器
    • 48位累加器的单周期、16 x 16硬件乘法/累加
    • 3个16位可编程定时器/计数器，具有PWM输出
    • 32位二进制实时时钟，具有数字调整功能
    • 集成LCD
      • 160段
      • 无需外部电阻
    • 2个USART、I²C主/从和SPI™主/从通信端口
    • 片内上电复位/报警复位
    • 可编程看门狗定时器
  • 低功耗
    • 2.7V、1MHz闪存工作时1mA (典型)
    • 待机模式下370nA
    • 低功耗电源管理模式(PWM)
MAXQ2010
16位混合信号微控制器，提供LCD接口

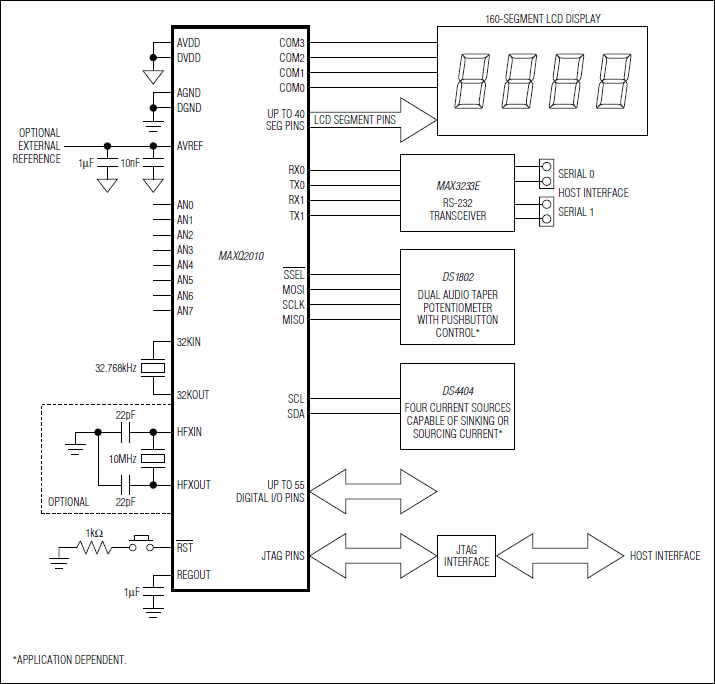

MAXQ2010：典型应用电路
