MAX9961
双通道、低功耗、500Mbps ATE驱动器/比较器，带有2mA负载
产品详情
- 低功耗：每通道900mW (典型值)
- 高速：3VP-P时，500Mbps
- 可编程2mA有源负载电流
- 低时序漂移
- -1.5V至+6.5V宽工作电压范围
- 有源端接(第3级驱动)
- 低泄漏模式：15nA (最大值)
- 集成钳位电路
- 方便与多种逻辑电平接口

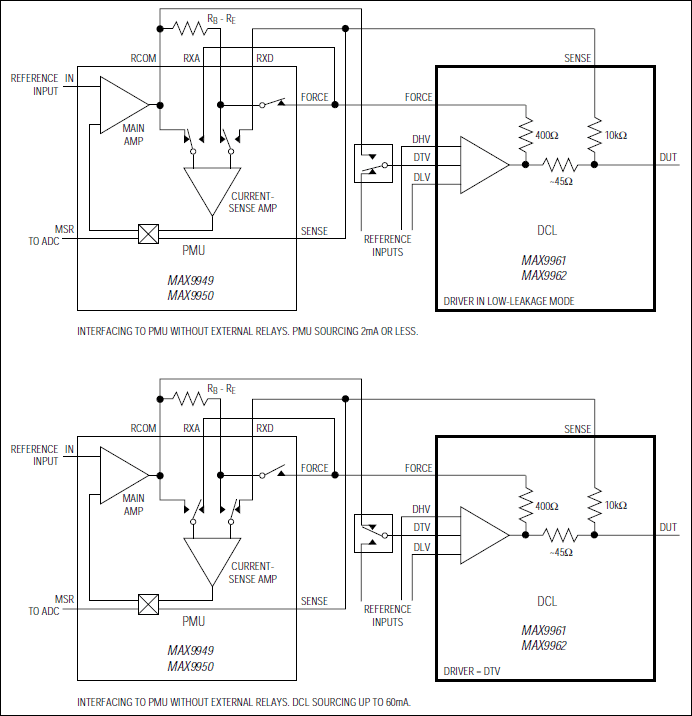

- 集成PMU连接
- 数字设置摆率
- 内部端接电阻
- 低失调误差
MAX9961/MAX9962为双通道、低功耗、高速、引脚电子驱动器/比较器/负载(DCL) IC，每通道含一个三电平引脚驱动器、一个双路比较器、可调钳位电路和一个有源负载。驱动器具有宽电压范围和高速运行的特性，包括高阻和有源端接(第3级驱动)模式，在低电压摆幅下仍保持高线性。双路比较器在较宽的输入条件下，具有较低的漂移(时序变化)。器件配置为高阻抗接收器时，钳位电路为高速被测器件(DUT)波形提供阻尼衰减。负载可编程提供最大2mA源出电流和吸入电流。可方便实现接触/连续测试和对高输出阻抗器件的上拉。
MAX9961A/MAX9962A为驱动器和比较器提供精确的失调匹配，允许在成本敏感的系统中多通道共享基准。MAX9961B/MAX9962B适用于每通道具有独立基准的系统设计。
MAX9961/MAX9962提供兼容于 LVPECL、LVDS和GTL的高速差分控制输入。具有可选内部端接电阻。比较器集电极开路输出可采用或不采用内部上拉电阻。可选内部电阻能显著减少电路板分立元件数量。
MAX9961/MAX9962的低泄漏、限摆率和三态/端接运行模式通过3线、低压、CMOS兼容串口编程设置。
MAX9961/MAX9962的工作电压范围为-1.5V至+6.5V，每通道功耗仅为900mW。器件可提供100引脚、14mm x 14mm载体面积、0.5mm引脚间距TQFP封装。封装顶部(MAX9961)或底部(MAX9962)的8mm x 8mm裸露管芯焊盘提高了散热效率。器件内部管芯可工作在+70°C至+100°C，器件具有管芯温度监控输出。
应用
- 商用存储器ATE
- 低成本混合信号/片上系统ATE
- PCI或VXI可编程数字仪表
