MAX9700C

1.2W、低EMI、无需滤波、D类音频放大器

1.2W、低EMI、无需滤波的D类音频放大器，以D类放大器的效率提供AB类放大器的性能，可有效节省电路板空间，延长电池寿命

数据手册 (Rev. 3)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 无滤波放大器，符合FCC辐射标准, 符合100mm电缆传输标准
  • 独特的扩频模式，与传统方案相比辐射性能改善5dB
  • 可选外部SYNC输入
  • 简单的主从配置，适合立体声操作
  • 94%效率
  • 为8Ω负载提供1.2W功率
  • 0.01%低THD+N
  • 高PSRR (217Hz时72dB)
  • 集成的杂音抑制
  • 低静态电流(4mA)
  • 低功耗关断模式(0.1µA)
  • 短路和过热保护
  • 采用热效应好、节省空间的封装
    • 10引脚TDFN封装(3mm x 3mm x 0.8mm)
    • 10引脚µMAX封装
    • 12引脚UCSP封装(1.5mm x 2mm x 0.6mm)
MAX9700C
1.2W、低EMI、无需滤波、D类音频放大器

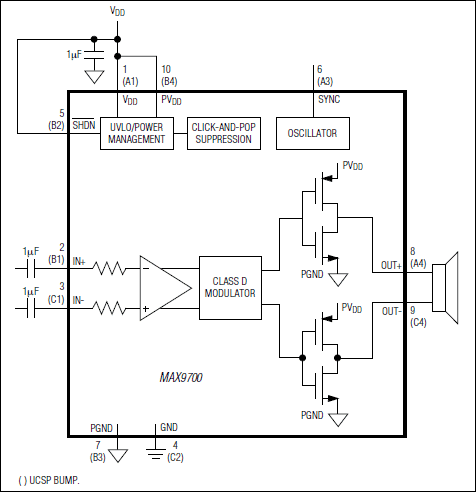

MAX9700、MAX9700A、MAX9700B、MAX9700C、MAX9700D：功能框图
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
产品 1
MAX9712
500mW、低EMI、无需滤波、D类音频放大器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX9700BEVKIT

MAX9700A、MAX9700B、MAX9700C、MAX9700D和MAX9712评估板

立即购买 更多内容

特性和优点

  • 无需滤波器即可通过FCC辐射测试
  • 评估MAX9700A/B/C/D或MAX9712 (更换IC)
  • 2.5V至5.5V单电源供电
  • 效率高达94%
  • 以1%的THD+N为8Ω扬声器提供1.2W驱动
  • 差分或单端输入
  • 可选择开关频率
  • 0.1µA关断电流
  • 小尺寸10引脚TDFN封装
  • 可提供10引脚µMAX®和12焊球UCSP™封装
  • 经过完全安装与测试

产品详情

MAX9700B评估板(EV kit)是一块经过完全安装与测试的电路板，采用无需滤波的D类放大器MAX9700B驱动便携音频设备中的单声道桥接负载(BTL)扬声器。评估板设计为2.5V至5.5V直流电源供电，能够为8Ω负载提供1.2W驱动。

评估板可接受差分或单端输入信号，提供不同开关频率的工作模式选择。MAX9700B评估板还可用来评估 MAX9700A/MAX9700C/MAX9700D和MAX9712。

应用

  • 蜂窝电话
  • MP3播放器
  • PDA
  • 便携式音频
MAX9700BEVKIT
MAX9700A、MAX9700B、MAX9700C、MAX9700D和MAX9712评估板
