MAX9322
LVECL/LVPECL 1:15差分、除1/除2、时钟驱动器
1:15 1分频/2分频差分LVPECL时钟驱动器
Viewing:
产品详情
- 1.2ps (RMS)最大随机抖动
- 1.0GHz时300mV差分输出
- 900ps的传输延迟
- 可选的1分频或2分频输出
- 2:1复用输入功能
- LVECL电压范围VEE = -2.375V至-3.8V
- LVPECL电压范围VCC = +2.375V至+3.8V
- ESD保护：> 2kV (人体模型)
MAX9322是一种低扭曲、1:15差分时钟驱动器，将两路差分输入时钟信号之一再生或分频为15路差分输出。输入多路器复用选择两路输入时钟信号，且输入切换频率1.0GHz以上。15路输出分为四组，每组分别为2、3、4或6路输出。每组提供单独的1分频或2分频编程功能。

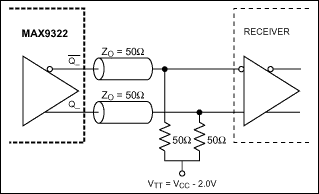

MAX9322工作于LVPECL系统时，采用+2.375V至+3.8V的电源电压，或工作于LVECL系统时，采用-2.375V至-3.8V的电源电压。内置的VBB基准输出提供了接口单端时钟输入信号的兼容性，主复位输入可同时复位所有的输出。
MAX9322提供52引脚TQFP和68引脚QFN封装，满足-40°C至+85°C的工作温度范围。对于1:10时钟驱动器，请参考MAX9311/MAX9313数据资料；对于1:5时钟驱动器，请参考MAX9316数据资料。
应用
- 自动测试设备(ATE)
- 局端背板时钟分配
- DSLAM背板
- 低抖动数据中继器
- 精密时钟分配
- 无线基站
参考资料
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 产品 4 | ||
| MAX9314 | 双路、1:5差分LVPECL/LVECL/HSTL时钟和数据驱动器 | |
| MAX9316 | 1:5差分LVPECL/LVECL/HSTL时钟和数据驱动器 | |
| MAX9325 | 2:8差分LVPECL/LVECL/HSTL时钟和数据驱动器 | |
| MAX9326 | 1:9差分LVPECL/LVECL/HSTL时钟和数据驱动器 | |
| 电平转换器 3 | ||
| MAX9312 | 量产 | 双路、1:5差分LVPECL/LVECL/HSTL时钟和数据驱动器 |
| MAX9311 | 量产 | 1:10差分LVPECL/LVECL/HSTL时钟和数据驱动器 |
| MAX9315 | 量产 | 1:5差分LVPECL/LVECL/HSTL时钟和数据驱动器 |
