MAX9164
3.3V、单路LVDS驱动器/接收器
Viewing:
产品详情
- 工作电源3.3V
- 功耗比DS90LV019低35%
- 200Mbps数据传输速率
- ±1V共模电压范围
- ±100mV接收灵敏度
- 流通引脚排列
- 接收器输入开路时，其输出为高电平

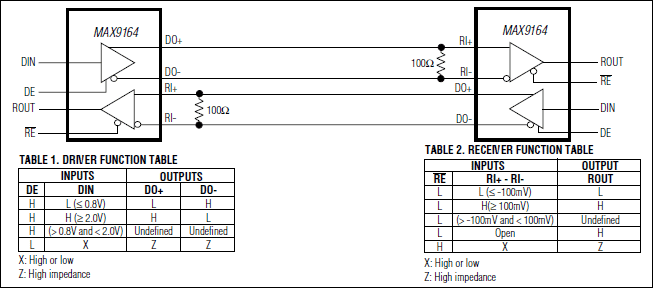

MAX9164是一款高速LVDS驱动器/接收器，专门设计用于低功率的点对点应用。MAX9164工作于3.3V单电源，引脚兼容于DS90LV019，该器件具有独立的差分驱动器和接收器。
MAX9164驱动器输出端采用电流导引结构，产生3.1mA的驱动电流。驱动器接收单端输入信号，并将其转为LVDS信号，通过约100Ω的受控阻抗传输介质，其传输速度可达200Mbps。传输介质可以是印刷电路板线或电缆。使能逻辑输入端DE用来使能或禁止驱动器。
MAX9164接收器检测低至100mV的输入信号，并将其转换为单端输出信号，其转换速度可达200Mbps。使能逻辑输入端/RE用于使能或禁止接收器。输入和输出符合ANSI TIA/EIA-644 LVDS标准。MAX9164提供14引脚SO和TSSOP封装，其工作温度范围为-40°C至+85°C。
应用
- 上/下路复用器
- 背板互连
- 蜂窝电话基站
- 时钟分配
- 数字交叉连接
- DSLAM背板
- 网络路由器和交换机
