MAX9010
量产SC70封装、5ns、低功耗、单电源、高精度TTL比较器
5ns、低功耗、单电源供电、精密的TTL比较器，SC70和SOT23封装
- 产品模型
- 2
产品详情
- 超快、5ns传播延迟
- 低静态电流：
- 900µA (MAX9010/MAX9011)
- 1.3mA (MAX9013)
- 2.4mA (MAX9012)
- 4.5V至5.5V单电源应用
- 输入范围扩展至地电压以下
- 无最小输入信号压摆率要求
- 开关期间无电源电流尖峰
- 使用传送缓慢的输入驱动时保持稳定
- 过驱输入无输出反相
- TTL兼容输出（MAX9013的补充）
- 包含锁存功能(MAX9011/MAX9013)
- 高精度比较器
- 输入失调电压：0.7mV
- 电压增益：3.0V/mV
- 采用小型6引脚SC70和SOT23封装
MAX9010/MAX9011/MAX9013单通道和MAX9012双通道高速比较器采用4.5V至5.5V单电源供电，电流消耗较低。它们具有精密差分输入和TTL输出，短传播延迟（5ns，典型值）、低电源电流和包括接地在内的宽共模输入范围，非常适合低功耗、高速、单电源应用。
当使用传送缓慢或低输入过驱信号驱动时，比较器输出在整个线性区内保持稳定，从而消除了其他高速比较器常见的输出不稳定性。输入电压范围扩展至地电压以下200mV，且无输出反相。MAX9013具有互补输出，MAX9011/MAX9013均具有锁存使能输入(LE)。MAX9013是行业标准MAX913和LT1016/LT1116的改进版直接替代产品，在5V单电源应用中使用时可提供更低的功耗和更高的速度。

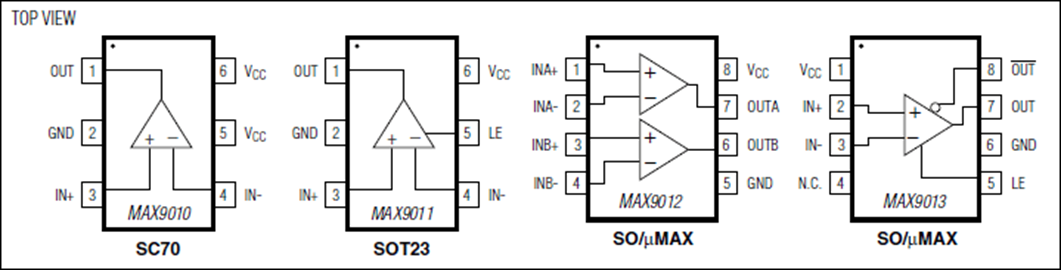

对于空间要求严格的设计，单个MAX9010采用小型6引脚SC70封装。单个MAX9011采用节省空间的6引脚SOT23封装。双通道MAX9012和单通道MAX9013采用8引脚µMAX®和8引脚SO封装。该系列中的所有产品均支持-40°C至+85°C的扩展温度范围。
应用
- 电池供电应用
- 快速脉冲高度/宽度鉴别器
- 高速线路接收器
- 高速采样电路
- 高速信号平方
- 高速触发
- 开关稳压器
- 零交越检波器
