MAX4299

超高PSRR立体声驱动器 + 麦克风放大器 + 100mA线性稳压器

具有极高PSRR的立体声耳机驱动器

数据手册 (Rev. 1)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Audio System IC (MAX4299)
    • Ultra-High PSRR Stereo Headphone Driver
    • Ultra-High PSRR Microphone Amp
    • 100mA, 3.3V Linear Regulator
  • 93dB typ PSRR at 20kHz Operates Directly from Noisy Digital Supplies
  • Clickless/Popless Power Up, Power Down, Mute and Unmute
  • PC99 Compliant Output Drivers:
    • Better than 1VRMS Output into 16Ω Load and 1.5VRMS and 0.0008% THD+N into 10kΩ Load
  • PC99-Compliant Microphone Amplifier:
    • 0.005% THD+N into 10kΩ Load
  • 22nF Capacitive Load Drive Capability
  • 4.5V to 5.5V Single-Supply Operation
  • Internally Generated Bias Voltage
  • All Gains Externally Adjustable
  • Available in Space-Saving Packages
    • 10-Pin µMAX (MAX4298)
    • 16-Pin TSSOP (MAX4299)
MAX4299
超高PSRR立体声驱动器 + 麦克风放大器 + 100mA线性稳压器

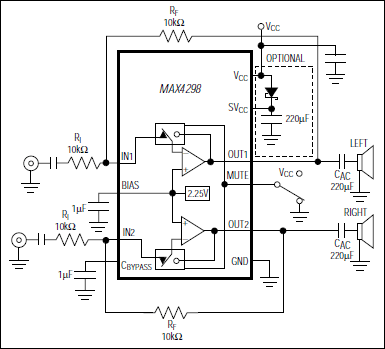

MAX4298：典型工作电路
