MAX15031
不推荐用于新设计80V、300mW boost转换器及电流监测器，用于APD偏置
集成高压boost转换器及电流监测器，可有效降低APD系统的成本和电路板空间
产品详情
- 输入电压范围
- +2.7V至+5.5V(采用内部电荷泵)或
- +5.5V至+11V
- (VIN + 1V)至76V较宽的输出电压范围
- 内部1Ω (典型) 80V开关
- 300mW升压转换器输出功率
- 高精度±10% (500nA至1mA)和±3.5% (1mA至4mA)高边电流检测
- 可通过电阻快速调节APD限流(1µs响应时间)
- 漏极开路限流指示
- 400kHz固定开关频率
- 固定PWM频率易于滤波，适用于低噪声系统
- 内部软启动
- 2µA (最大值)关断电流
- -40°C至+125°C温度范围
- 微小的增强散热型4mm x 4mm、16引脚TQFN封装

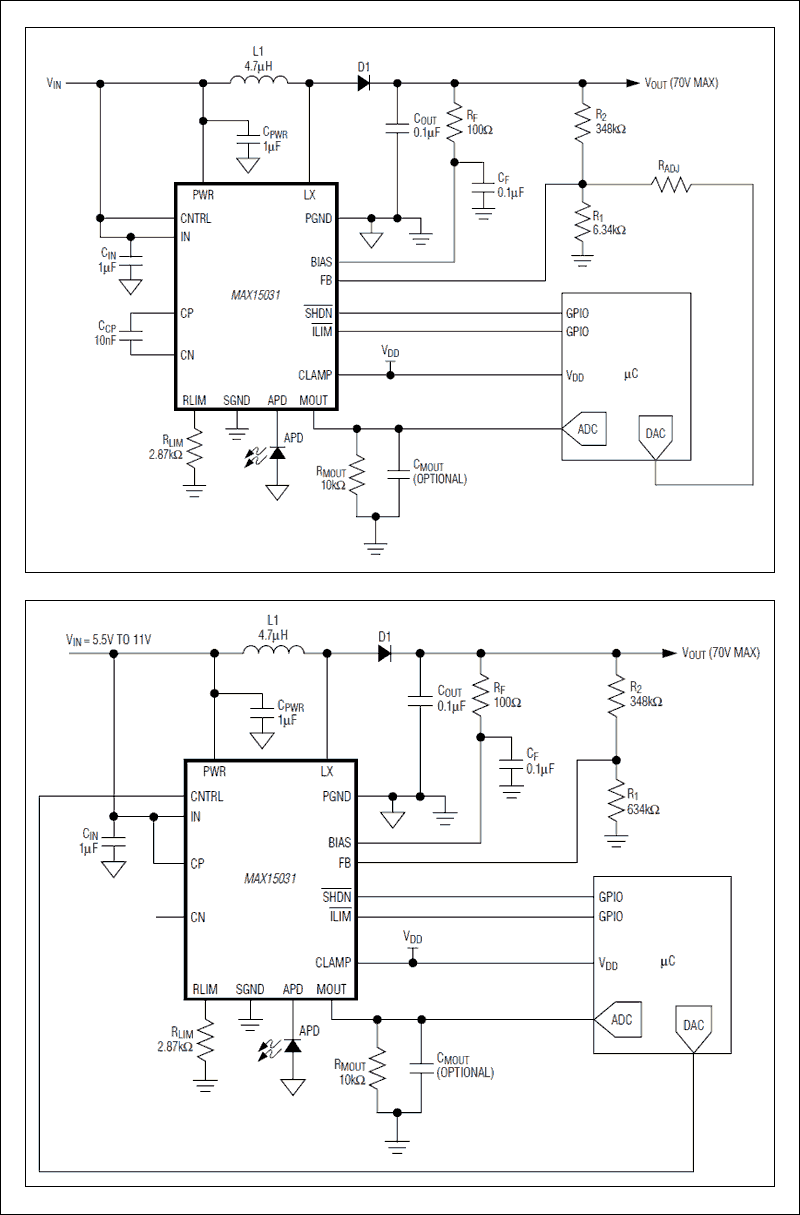

MAX15031集成了一路内置开关的固定频率脉宽调制(PWM)升压型DC-DC转换器和能够高速调节限流的高边电流监测器。该器件能够输出高达76V的电压，可监测电流高达4mA (300mW)。MAX15031能够用于多种应用，如雪崩光电二极管偏置、PIN偏置或变容二极管偏置以及LCD显示器。MAX15031采用2.7V至11V单电源供电。
固定频率(400kHz)、电流模式PWM架构提供低噪声输出电压，易于滤波。内置高压功率开关允许器件提供高达76V的输出电压。内部软启动电路可有效抑制升压转换器开启时的输入电流，MAX15031具有关断模式，有助于节省功耗。
MAX15031提供1000倍的电流监测动态范围，能够以极高精度检测500nA至2mA范围的电流。电阻可调节的限流保护电路能够在光功率瞬变时有效保护APD。箝位二极管能够在过压条件下保护监测器输出。其它保护功能包括升压转换开关的逐周期电流限制、欠压闭锁和管芯温度达到+160°C时的热关断。
MAX15031提供增强散热4mm x 4mm、16引脚TQFN封装，工作在-40°C至+125°C汽车级温度范围。
应用
- 雪崩光电二极管偏置和监测电路
- FBON模块
- GPON模块
- LCD显示器
- 低噪声变容二极管偏置电源
- PIN二极管偏置电源
