下面列出了参考设计的主要规格、详细的原理图(图1)以及材料清单(表1)。
设计规格与配置
- 2.7V至11V较宽的输入电压范围
- 70V输出电压
- 4mA输出电流
- 400kHz固定开关频率
- -40°C至+125°C工作温度范围
- 微型、8mm x 12mm电路板尺寸
参考设计原理图

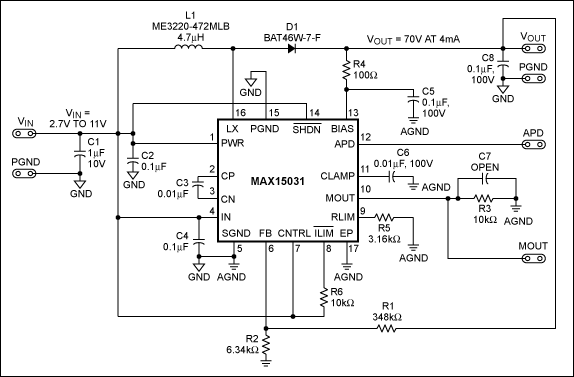

图1所示为参考设计的原理图，输入电压范围为2.7V至5.5V。将CP引脚连接到VIN、去掉电荷泵电容(C3)，该电路可接受5.5V至11V输入范围。
图1. MAX15031升压转换器原理图，FSW = 400kHz (固定)
