MAX14699
量产高精度、浪涌保护过压保护器
采用WLP封装的快速响应、更高精度、低RON和集成式浪涌保护器件
- 产品模型
- 2
产品详情
- 保护高功率便携式设备
- 宽范围的工作输入电压保护：+2.1V至+28V
- 4.5A连续电流能力
- 集成38mΩ（典型值）n沟道MOSFET开关
- 快速响应时间：100ns（典型值）
- 灵活的设计
- 可调过压保护跳变电平
- 可调OVLO阈值范围较宽：+4V至+20V
- 内部预设高精度OVLO阈值：13.75V
- 为IN端的麦克风信号提供麦克风模式
- 附加保护功能可提高系统可靠性
- 高达+100V浪涌抗扰度
- 通过软启动充分降低浪涌电流
- 内部21ms启动去抖时间
- 热关断保护
- 减小PCB面积
- 12引脚WLP (1.3mm x 2mm) 封装
- 工作温度范围：–40°C至+85°C

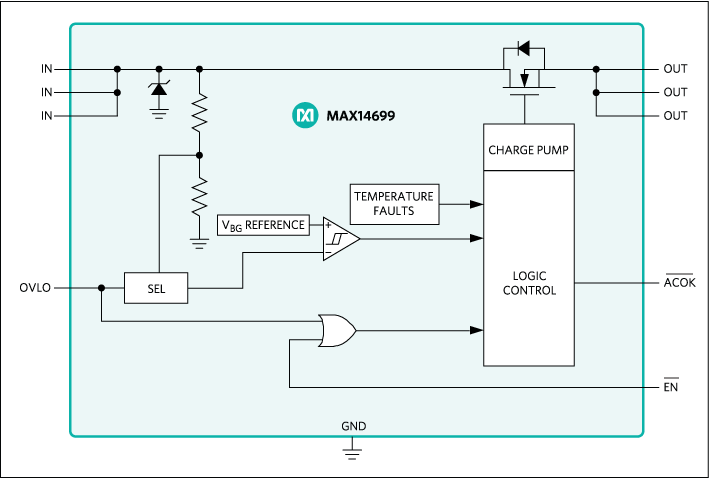

MAX14699过压保护(OVP)器件具有38mΩ（典型值）低导通电阻(RON)的内部FET，可保护低压系统，使其免受高达+28VDC的电压故障影响。内部箝位还可为器件提供高达+100V的浪涌保护。MAX14699的过压响应时间为100ns（典型值），可在过压事件期间有效控制OUT端的电压上升。当输入电压超过过压阈值时，内部FET会迅速关断，以防止损坏受保护的下游元件。
过压保护阈值可通过可选的外部电阻调节至4V至20V之间的任何电压。当OVLO输入设置为低于外部OVLO选择电压时，MAX14699会自动选择准确的内部跳变阈值。内部过压阈值(OVLO)预设为13.75V（典型值）。该器件具有开漏低电平有效ACOK输出，指示电源电压稳定在最小电源电压和VOVLO之间。MAX14699通过内部热关断功能防止过流事件。
MAX14699采用小型12引脚WLP封装，可在-40°C至+85°C的扩展温度范围内工作。
应用
- 便携式媒体播放器
- 智能电话
- 平板PC
参考资料
数据手册 1
评估设计文件 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX14699EWC+ | 12-WLCSP-N/A | ||
| MAX14699EWC+T | 12-WLCSP-N/A |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 29, 2017 - 1749 TEST |
||
| MAX14699EWC+ | 量产 | |
| MAX14699EWC+T | 量产 | |
|
7月 19, 2016 - 1594_AMENDED ASSEMBLY |
||
| MAX14699EWC+T | 量产 | |
|
12月 8, 2015 - 1594_PRE-PCN WAFER FAB |
||
| MAX14699EWC+T | 量产 | |
