MAX1359B
16位数据采集系统，带有ADC、DAC、UPIO、RTC、电压监测器和温度传感器
Viewing:
产品详情
- +1.8V至+3.6V单电源供电
- 多通道、16位Σ-Δ ADC
- 10sps至512sps可编程转换速率
- 自失调、系统失调以及增益校准
- 增益为1、2、4或8的PGA
- 单极性和双极性模式
- 10路输入差分复用器
- 10位加载-感应DAC
- 通用运算放大器
- 双通道SPDT模拟开关
- 1.25V、2.048V和2.5V可选基准
- 内部电荷泵
- 系统支持
- 实时时钟和闹钟寄存器
- 内部/外部温度传感器
- 内部振荡器，带时钟输出
- 用户可编程I/O和中断发生器
- VDD监测器
- SPI/QSPI/MICROWIRE、4线串行接口
- 节省空间的(6mm x 6mm x 0.8mm)、40引脚TQFN封装

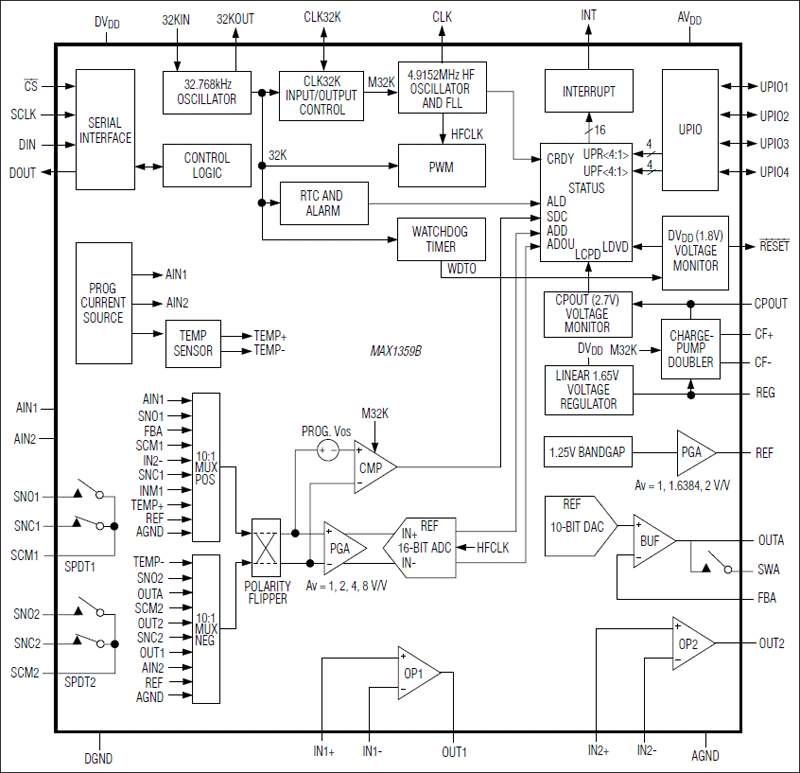

MAX1359B智能数据采集系统(DAS)基于16位、Σ-Δ模数转换器(ADC)，系统支持的功能使其非常适合基于微处理器(µP)的系统。器件在单个芯片中集成了ADC、DAC、两路运算放大器、内部1.25V/2.048V/2.5V可选电压基准、温度传感器、模拟开关、32kHz振荡器、带闹钟功能的实时时钟(RTC)、高频锁频环(FLL)时钟、四个用户可编程I/O、中断发生器以及1.8V和2.7V电压监测器。
MAX1359B带有两路10:1差分输入复用器(mux)，可接受0至AVDD的信号电平。片上1倍至8倍可编程增益放大器(PGA)用于测量低压信号，减少了所需的外部电路。
MAX1359B采用+1.8V至+3.6V单电源供电，正常工作模式下仅消耗1.4mA电流，休眠模式下电流仅为6.1µA。
串行接口兼容于SPI™/QSPI™或MICROWIRE™，用于上电设置、配置并检测所有功能模块的状态。
MAX1359B采用节省空间的40引脚TQFN封装，工作在商业级(0°C至+70°C)和扩展级(-40°C至+85°C)温度范围。
应用
- 电池供电和便携式设备
- 数据采集系统
- 电化学与光传感器
- 工业控制
- 医疗仪器
