LTC2420

量产

采用 SO-8 封装的 20 位、微功率、No Latency ∆Σ^™ ADC

数据手册产品选型表

产品模型: 4

Viewing:

产品详情

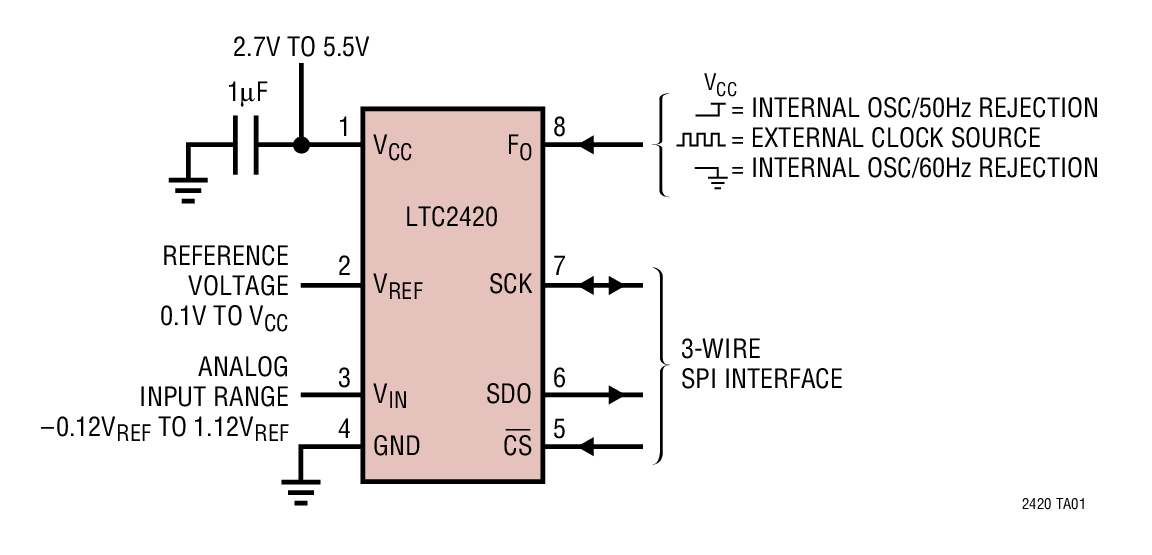

采用 SO-8 封装的 20 位 ADC
8ppm INL，无漏失码 (在 20 位)
4ppm 全标度误差
0.5ppm 偏移
1.2ppm 噪声
数字滤波器在单周期内实现稳定。每个转换都是准确的，即使在输入阶跃之后也不例外

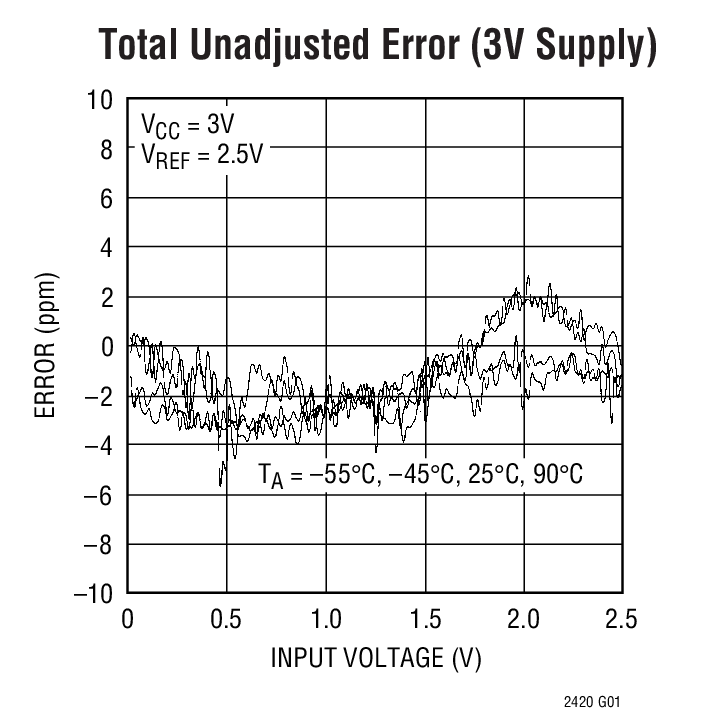

快速模式：16 位噪声，12 位总未调整误差 (TUE) (在 100sps)
内部振荡器 – 无需外部组件
110dB 最小值、50Hz / 60Hz 陷波滤波器
基准输入电压：0.1V 至V_CC
非零最小输出 – 扩展的输入范围可容纳 12.5% 的超范围和欠范围
2.7V 至 5.5V 单电源操作
低电源电流 (200μA) 和自动停机
引脚与 24 位 LTC2400 相兼容

   

参考资料

数据手册 1

LTC2420: 20-Bit µPower No Latency Delta-Sigma ADC in SO-8 Data Sheet 08/29/2007

可靠性数据 1

R380 Reliability Data 03/22/2018

用户手册 2

DC344A - Demo Manual 09/24/2009

UG-2084: Evaluating the LTC2420 20-Bit, μPower, No Latency, ΔΣ ADC (Rev.0) 01/26/2023

应用笔记 2

AN96 - Delta Sigma ADC Bridge Measurement Techniques 10/15/2007

AN-96: Delta Sigma ADC Bridge Measurement Techniques 08/07/2023

技术文章 1

Infinite Sample-and-Hold Outperforms Many Legacy Sample-and-Hold Amplifiers 11/01/2000

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

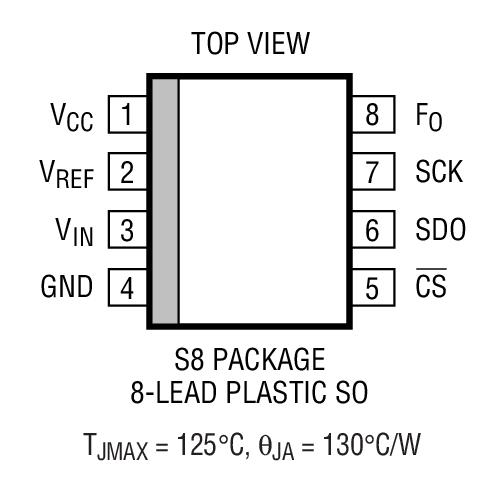

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2420CS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2420CS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2420IS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2420IS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
		PCN24_0246_Form Material_Report Marking Comparison Delta Qualification Matrix
LTC2420CS8#PBF	量产
LTC2420CS8#TRPBF	量产
LTC2420IS8#PBF	量产
LTC2420IS8#TRPBF	量产
10月 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
		PCN22_0255_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC2420CS8#PBF	量产
LTC2420CS8#TRPBF	量产
LTC2420IS8#PBF	量产
LTC2420IS8#TRPBF	量产
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
		PCN21_0026_Form Material_Report Delta Qualification Matrix
LTC2420CS8#PBF	量产
LTC2420CS8#TRPBF	量产
LTC2420IS8#PBF	量产
LTC2420IS8#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
I²C 隔离器 1
LTM2883	量产	具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器
TimerBlox 1
LTC6991	量产	TimerBlox：可重置的低频振荡器
精密电阻网络 1
LT5400	推荐新设计使用	四个匹配的电阻器

评估套件

schematic 1

LTC2420CS8 | 具有Turbo模式的20位Σ-△ ADC（带软盘，需要Win95/98）

立即购买更多内容

产品详情

DC344A：LTC2420采用SO-8封装的20位µPower无延迟Σ-△ ADC演示板

资料

DC344A- Design File
122.00K

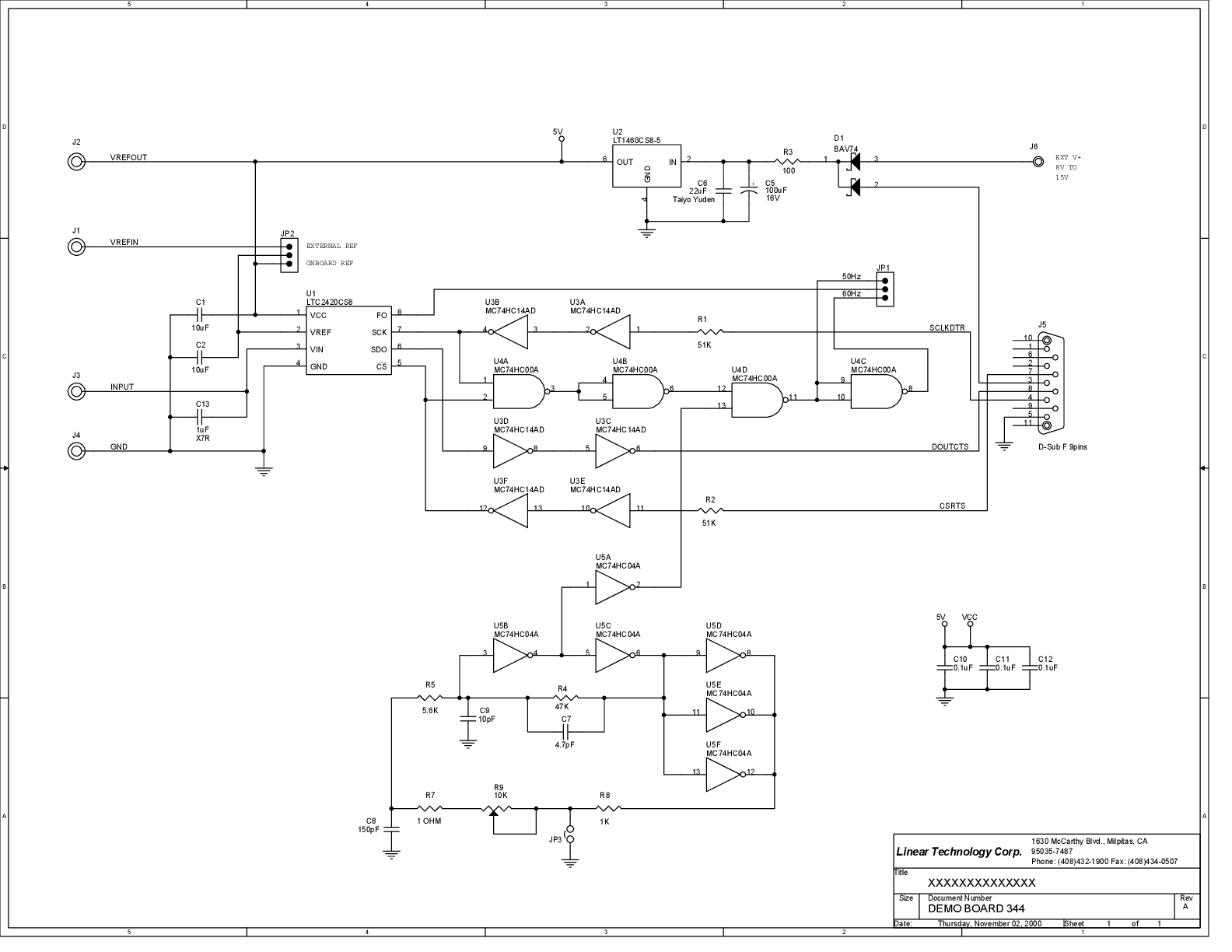

DC344A - Schematic
61.00K

DC344A - Demo Manual
111.00K

schematic 2

评估LTC2420 20位、μ功率、无延迟、ΔΣ ADC

立即购买更多内容

特性和优点

适用于 LTC2420 的功能完备的评估板
兼容 QuikEval 评估软件

产品详情

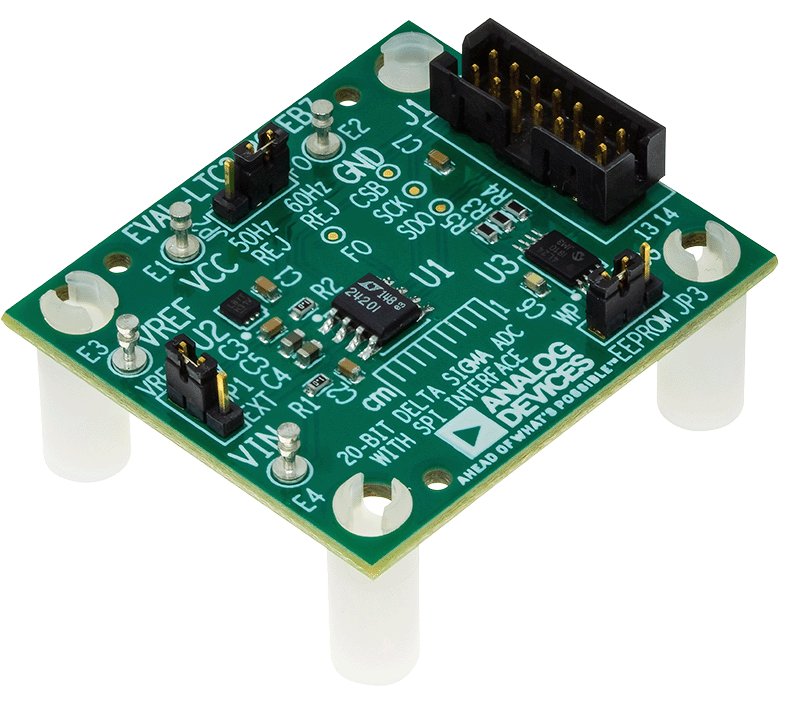

EVAL-LTC2420-EBZ是一款功能完备的评估板，用于评估LTC2420，这是一款20位、μ功率、无延迟、ΔΣ 模数转换器(ADC)。

EVAL-LTC2420-EBZ使用QuikEval评估软件，提供直观的图形用户界面(GUI)，该界面使用串行外设接口(SPI)配置和控制LTC2420。

LTC2420用于各种数据采集应用，例如称重秤或气体分析仪。LTC2420接受从0.1V到VCC的任何外部基准电压，并且可以配置为抑制50Hz或60Hz干扰。

有关LTC2420的完整规格，请参阅LTC2420数据手册；在使用EVAL-LTC2420-EBZ时，必须同时参阅该数据手册和本用户指南。

资料

EVAL-LTC2420-EBZ - Design Files
79.43 K

EVAL-LTC2420-EBZ - Schematic
77.18 K

UG-2084: Evaluating the LTC2420 20-Bit, μPower, No Latency, ΔΣ ADC (Rev.0)
765.2 K
