LTC2411
量产采用 MSOP 封装并具差分输入和基准的 24 位、无延迟增量累加 ΔΣ ADC
- 产品模型
- 8
产品详情
- 采用 MS10 封装的 24 位 ADC
- 低电源电流 (在转换模式中为 200μA，而在自动睡眠模式中为 4μA)
- 差分输入和具 GND 至 VCC 共模范围的差分基准
- 2ppm INL，无漏失码
- 4ppm 全标度误差和 1ppm 偏移
- 0.29ppm 噪声
- 无延迟：数字滤波器可在单个周期内实现稳定。每个转换是准确的 (即使在发生输入阶跃之后也不例外)
- 2.7V 至 5.5V 单工作电源
- 内部振荡器 – 无需外部组件
- 110dB 最小值、引脚可选的 50Hz/60Hz 陷波滤波器 (LTC2411)
- 同时 50Hz/60Hz 抑制 (LTC2411-1)
LTC®2411 / LTC2411-1 是具集成型振荡器、2ppm INL 和 0.29ppm RMS 噪声的 2.7V 至5.5V 微功率、24 位差分 ΔΣ 模数转换器。它们采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2411 进行配置以在 50Hz 或 60Hz ±2% 频率下实现优于 110dB 的输入差模抑制，而 LTC2411-1 能够在 49Hz 至 61.2Hz 范围内提供优于 87dB 的输入差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2411 和 LTC2411-1。LTC2411 和 LTC2411-1 在由一个外部振荡器驱动时是完全相同的器件。内部振荡器无需外部频率设定组件。
这些转换器接受介于 0.1V 至 VCC 之间的任何外部差分基准电压，可提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 –0.5VREF 至 0.5VREF。基准共模电压 VREFCM 和输入共模电压 VINCM 可独立地设定在 LTC2411 / LTC2411-1 的 GND 至 VCC 范围之内。DC 共模输入抑制性能优于 140dB。
LTC2411 / LTC2411-1 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活三线式数字接口进行通信。
Applications
- 直接传感器数字转换器
- 衡器
- 直接温度测量
- 气体分析仪
- 应变仪换能器
- 仪表
- 数据采集
- 工业过程控制
- 6 位数字电压表 (DVM)
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 2
技术文章 2
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2411-1CMS#PBF | 10-Lead MSOP | ||
| LTC2411-1CMS#TRPBF | 10-Lead MSOP | ||
| LTC2411-1IMS#PBF | 10-Lead MSOP | ||
| LTC2411-1IMS#TRPBF | 10-Lead MSOP | ||
| LTC2411CMS#PBF | 10-Lead MSOP | ||
| LTC2411CMS#TRPBF | 10-Lead MSOP | ||
| LTC2411IMS#PBF | 10-Lead MSOP | ||
| LTC2411IMS#TRPBF | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only) |
||
| LTC2411-1CMS#PBF | 量产 | |
| LTC2411-1CMS#TRPBF | 量产 | |
| LTC2411-1IMS#PBF | 量产 | |
| LTC2411-1IMS#TRPBF | 量产 | |
| LTC2411CMS#PBF | 量产 | |
| LTC2411CMS#TRPBF | 量产 | |
| LTC2411IMS#PBF | 量产 | |
| LTC2411IMS#TRPBF | 量产 | |
|
6月 5, 2024 - 24_0004 Epoxy Change from Henkel 8290 to 8290A for MSOP (3) |
||
| LTC2411-1CMS#PBF | 量产 | |
| LTC2411-1CMS#TRPBF | 量产 | |
| LTC2411-1IMS#PBF | 量产 | |
| LTC2411-1IMS#TRPBF | 量产 | |
| LTC2411CMS#PBF | 量产 | |
| LTC2411CMS#TRPBF | 量产 | |
| LTC2411IMS#PBF | 量产 | |
| LTC2411IMS#TRPBF | 量产 | |
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC2411-1CMS#PBF | 量产 | |
| LTC2411-1CMS#TRPBF | 量产 | |
| LTC2411-1IMS#PBF | 量产 | |
| LTC2411-1IMS#TRPBF | 量产 | |
| LTC2411CMS#PBF | 量产 | |
| LTC2411CMS#TRPBF | 量产 | |
| LTC2411IMS#PBF | 量产 | |
| LTC2411IMS#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
Linduino 3
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
评估套件

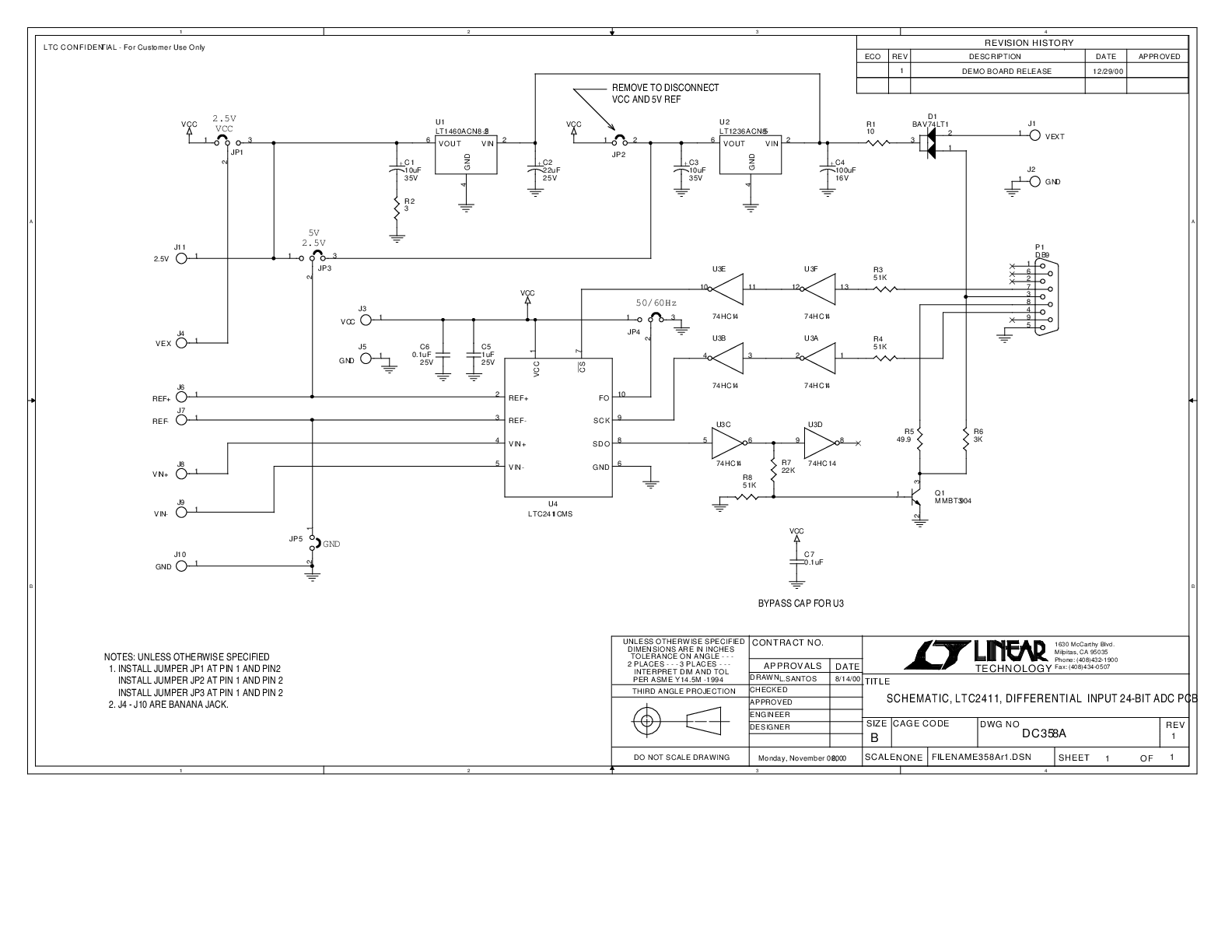

LTC2411CMS | 差分输入、24位ADC（带软盘，需要Win95/98）
