LTC2324-12

量产

4 通道、12 位带符号位、每通道 2Msps、同时采样 ADC

数据手册 产品选型表
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 每通道 2Msps 吞吐速率
  • 4 个同时采样通道
  • 保证 12 位，无漏失码
  • 8VP-P 差分输入和宽输入共模范围
  • 在 fIN = 500kHz 时的 SNR 典型值为 78dB
  • 在 fIN = 500kHz 时的 THD 典型值为 –88dB
  • 保证运作至 125°C
  • 单 3.3V 或 5V 电源
  • 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准
  • 1.8V 至 2.5V I/O 电压
  • CMOS 或 LVDS SPI 兼容型串行 I/O
  • 功耗：每通道 40mW (典型值)
  • 小外形 52 引脚 (7mm x 8mm) QFN 封装
LTC2324-12
4 通道、12 位带符号位、每通道 2Msps、同时采样 ADC
Figure 1. True Differential Inputs No Configuration Required Figure 2. 32k Point FFT fSMPL = 2Msps, fIN = 500kH Package Image 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
DC2395A-H

LTC2324-12 演示板|四通道、12 位、每通道 2Msps 同步采样 SAR ADC（需要 DC890）

立即购买 更多内容

产品详情

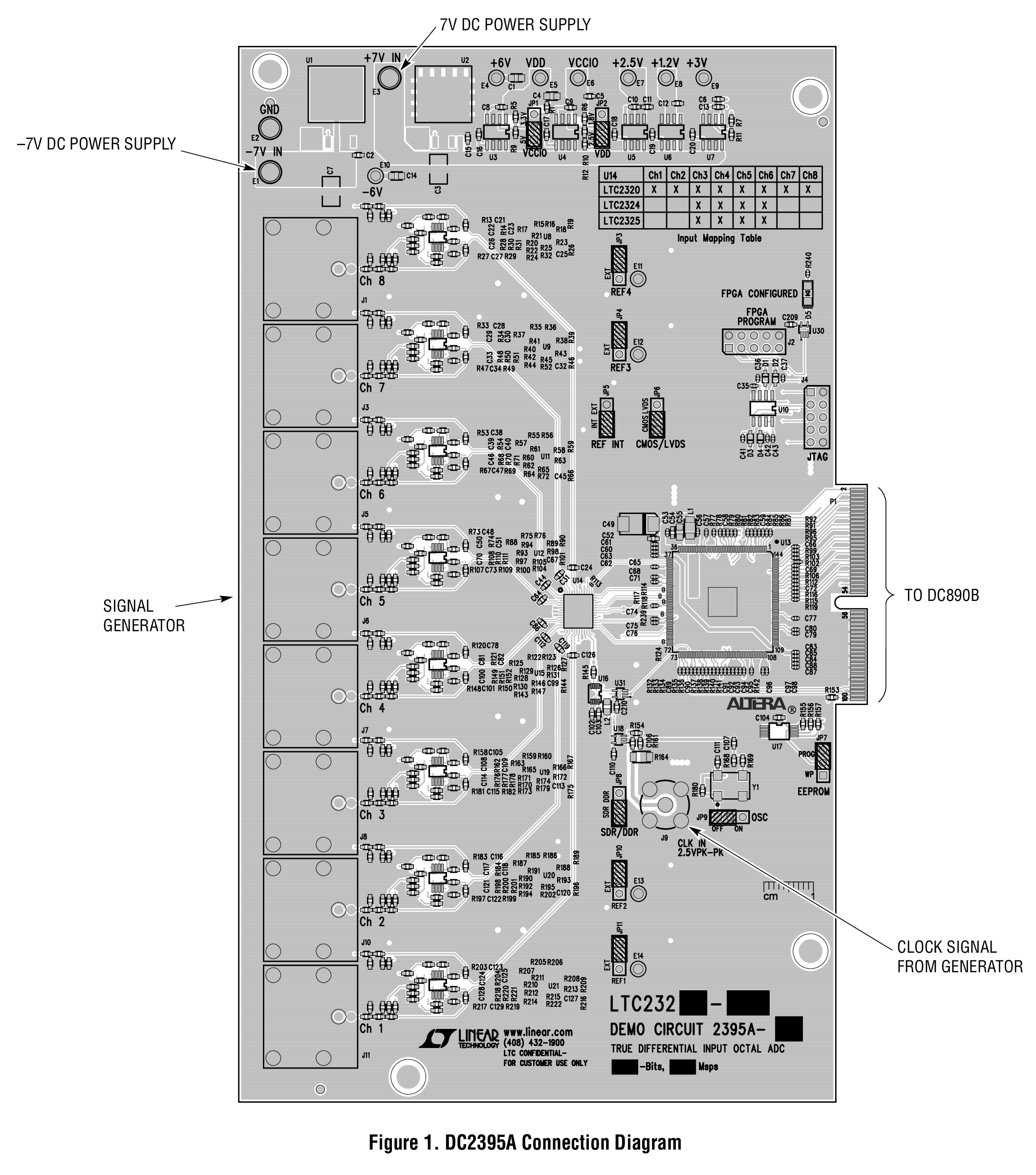

演示电路 2395A 内置 LTC2325 / LTC2324 / LTC2320 系列。这些差分、多通道、16 位、串行高速逐次逼近型寄存器 (SAR) ADC 具有高达 5Msps 的采样速率，采用 52 引脚 QFN 封装。每个 ADC 具有最大 20ppm/°C 的内部漂移基准电压源以及支持 CMOS 和 LVDS 逻辑的 SPI 兼容串行接口。请注意，该演示板默认配置为 CMOS 操作；有关 LVDS 操作，请参见 JP8 下的笔记。下文针对 LTC2325，但适用于该系列的所有产品，区别在于通道数、采样速率和/或位数。DC2395A 演示了 LTC2325 配合使用 DC890 PScope™ 数据采集板的直流和交流性能。或者，通过将 DC2395A 连接到客户应用，可直接在该电路中评估 LTC2325 的性能。
DC2395A-H
LTC2324-12 演示板|四通道、12 位、每通道 2Msps 同步采样 SAR ADC（需要 DC890）
DC2395
