LTC1563

量产

有源 RC、4 阶低通滤波器系列

数据手册 产品选型表
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 极其简单易用 – 单个电阻值设定截止频率 (256Hz < fC< 256kHz)
  • 极为灵活 – 不同的电阻值可提供带或不带增益的任意传递函数(256Hz < fC<256kHz)
  • 采用FilterCAD™支持高达 360kHz 的截止频率
  • LTC1563-2：单位增益巴特沃斯 (Butterworth) 响应采用单个电阻值，不同的电阻值可提供带或不带增益的其他响应
  • LTC1563-3：单位增益贝塞尔 (Bessel) 响应采用单个电阻值，不同的电阻值可提供带或不带增益的其他响应
  • 轨至轨输入和输出电压
  • 采用单 3V (2.7V 最小值) 至 ±5V电源工作
  • 低噪声：36μVRMS (对于 fC= 25.6kHz)，60μVRMS (对于 fC= 256kHz)
  • fC准确度 < ±2% (典型值)
  • DC 偏移 < 1mV
  • 可级联以形成 8 阶低通滤波器
  • 采用窄体 SSOP-16 封装
    
LTC1563
有源 RC、4 阶低通滤波器系列
Single 3.3V, 256Hz to 256kHz Butterworth Lowpass Filter Frequency Response Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 2

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC1563-2
  • LTC1563-3
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC338B-A

LTC1563-2CGN Demo Board | Universal Lowpass Filter

立即购买 更多内容

产品详情

Demonstration circuit DC338B-A is for the evaluation of filter circuits using an LTC1563-2 and DC338B-B for an LTC1563-3. LTC1563-2 and LTC1563-3 are dual 2nd order active RC filter building blocks with precision ±1.5% capacitors. The LTC1563-2 uses six equal value resistors to implement a 4th order Butterworth lowpass filter, and the LTC1563-3 uses six equal value resistors to implement a 4th order Bessel lowpass filter. The lowpass cutoff frequency (f C ) range of an LTC1563-X filter is 256Hz to 256kHz.

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
DC338B-B

LTC1563-3CGN Demo Board | Universal Lowpass Filter

立即购买 更多内容

产品详情

Demonstration circuit DC338B-A is for the evaluation of filter circuits using an LTC1563-2 and DC338B-B for an LTC1563-3. LTC1563-2 and LTC1563-3 are dual 2nd order active RC filter building blocks with precision ±1.5% capacitors. The LTC1563-2 uses six equal value resistors to implement a 4th order Butterworth lowpass filter, and the LTC1563-3 uses six equal value resistors to implement a 4th order Bessel lowpass filter. The lowpass cutoff frequency (f C ) range of an LTC1563-X filter is 256Hz to 256kHz.

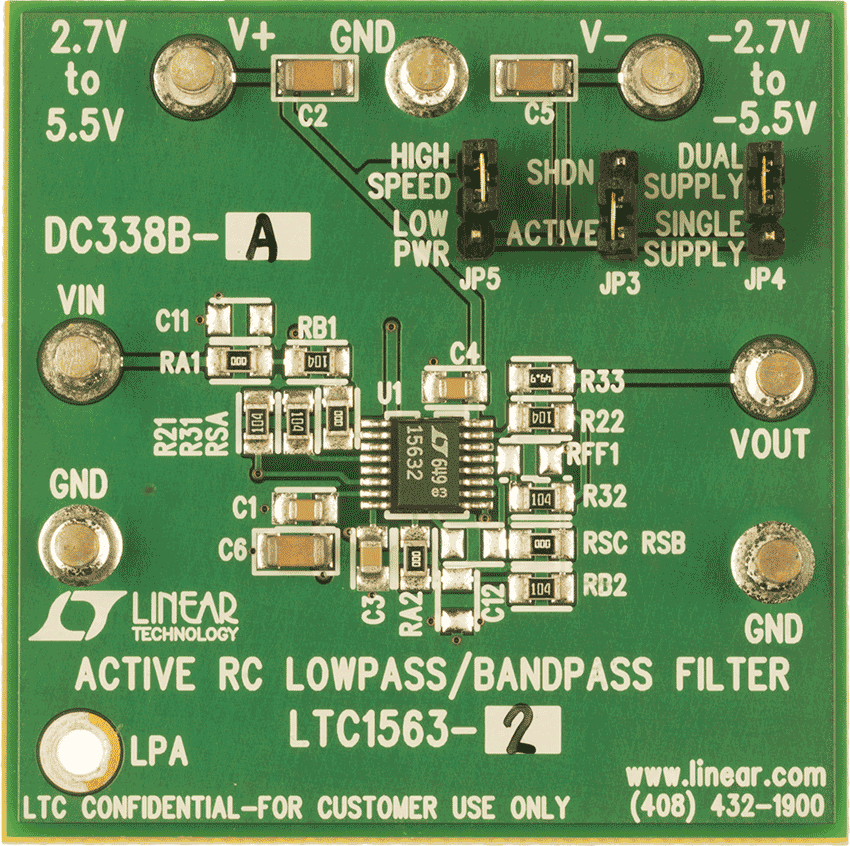

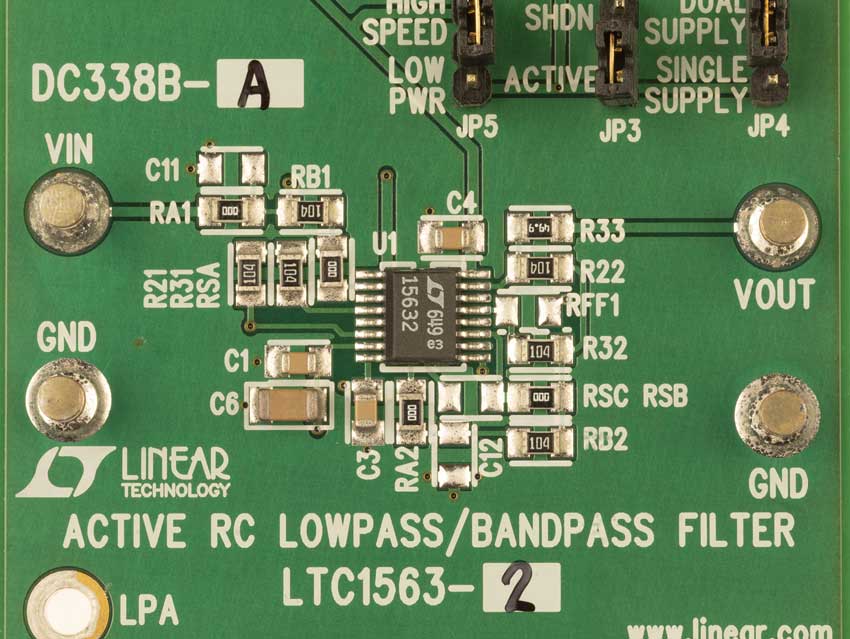

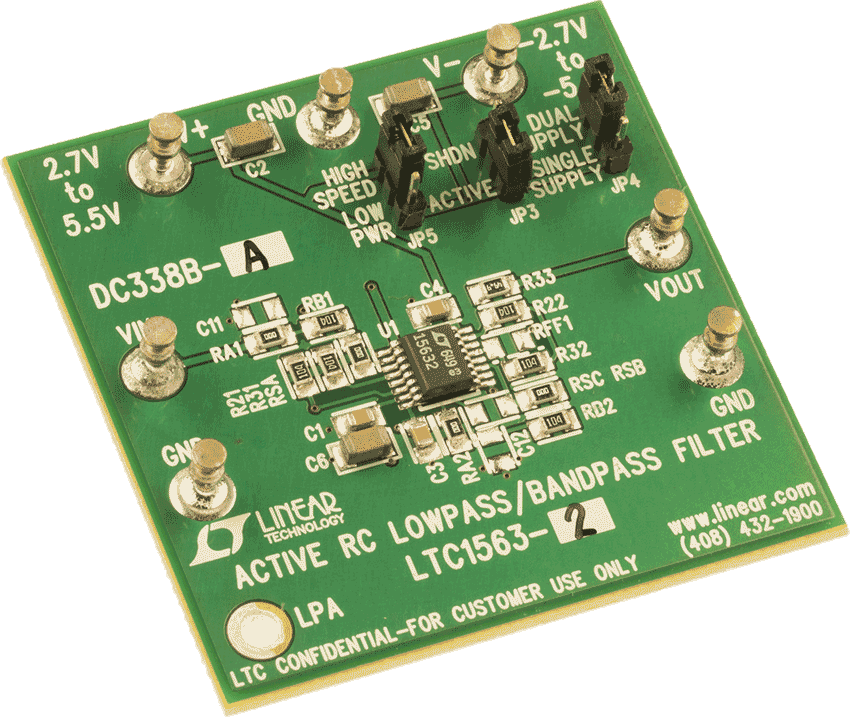

DC338B-A
LTC1563-2CGN Demo Board | Universal Lowpass Filter

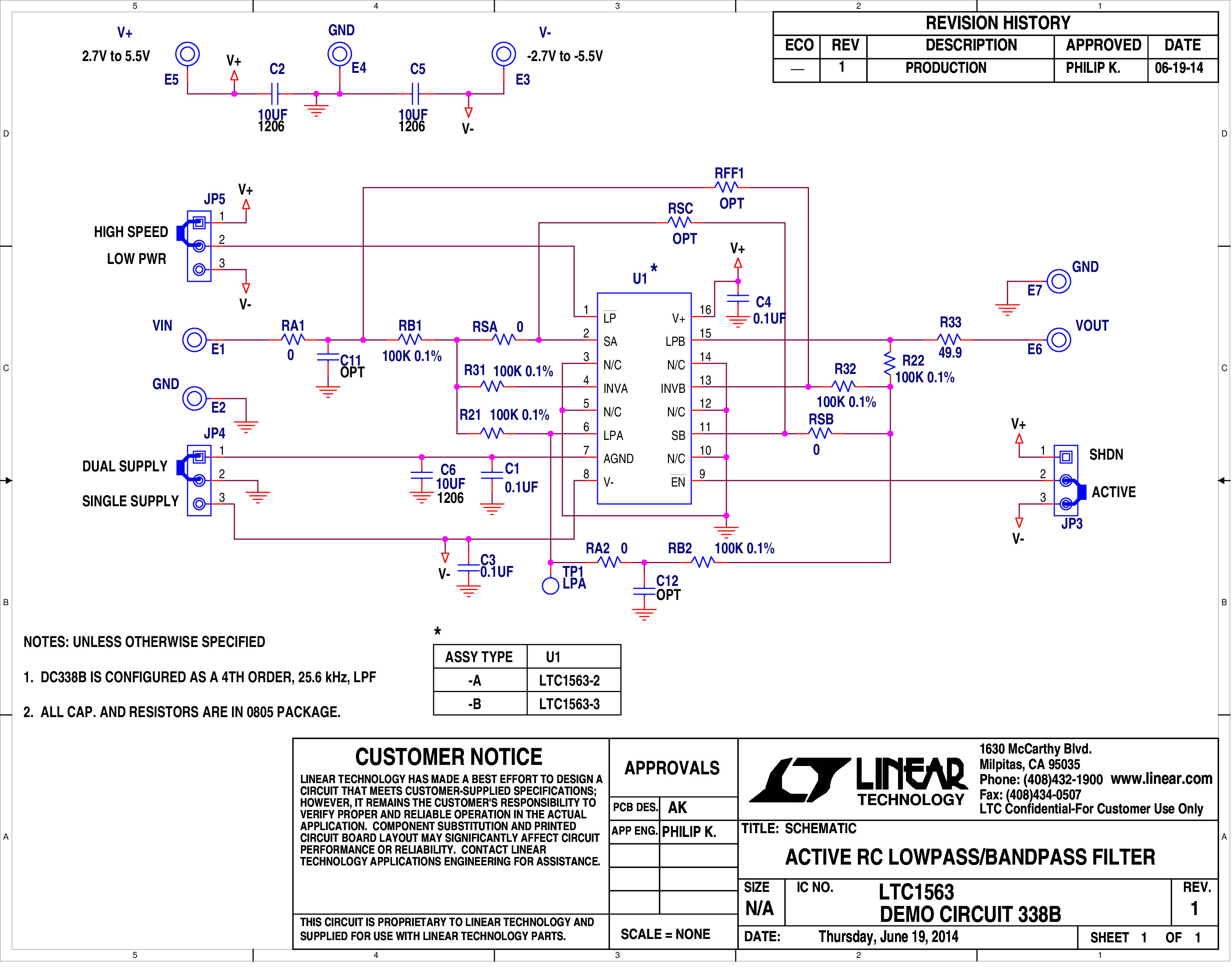

DC338B-A Demo Board DC338B-A Demo Board DC338B-A Demo Board DC338B-A Demo Board DC338B - Schematic

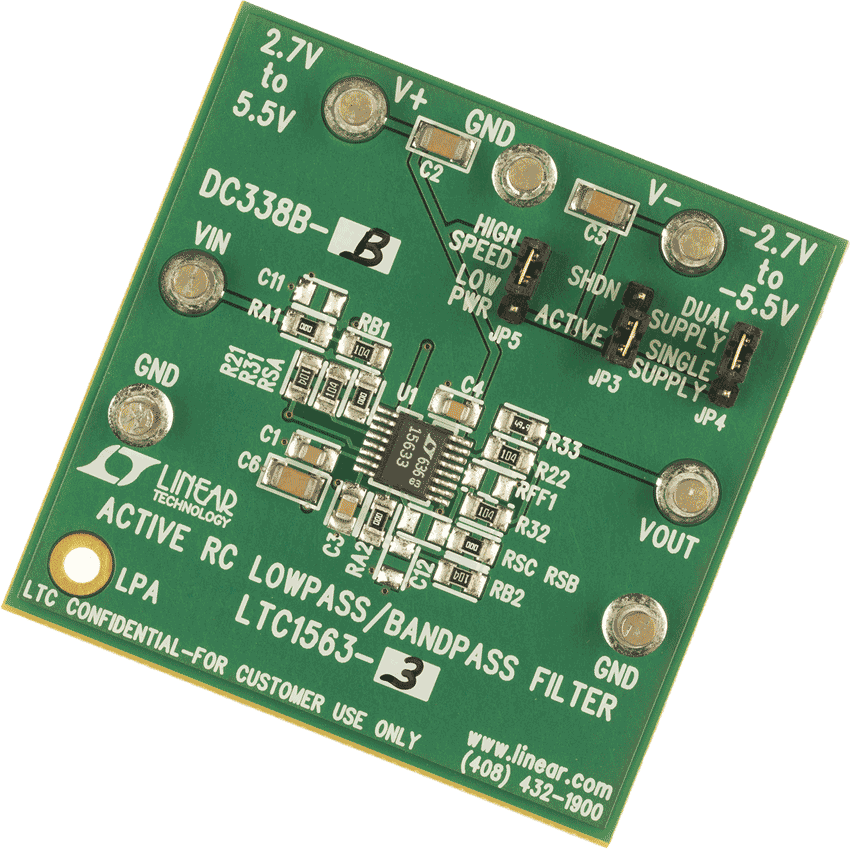

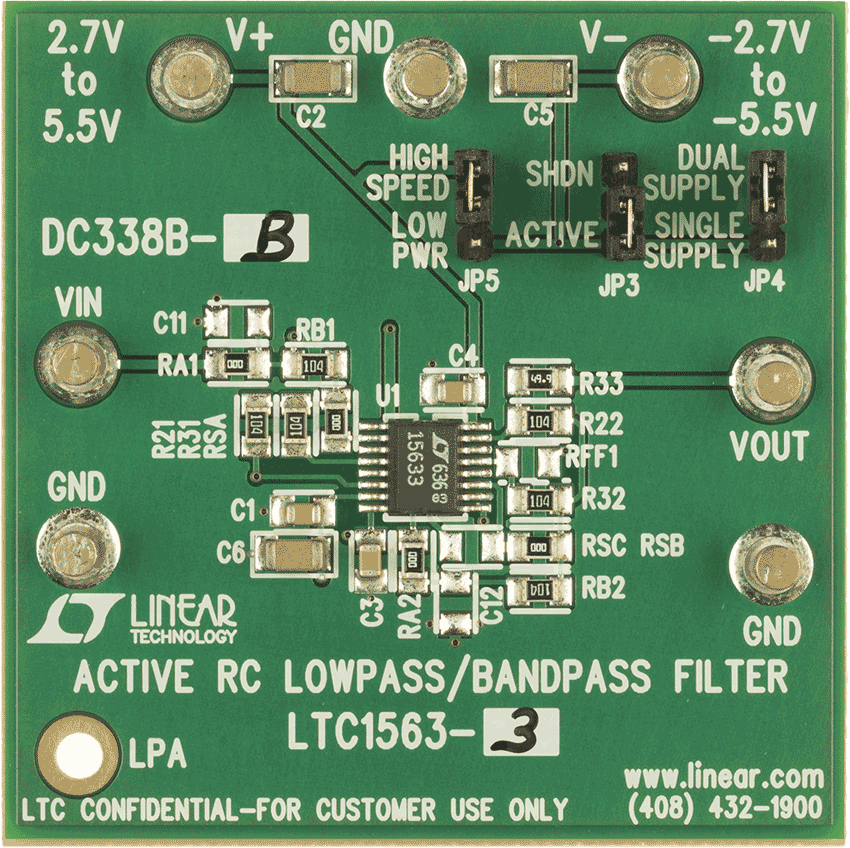

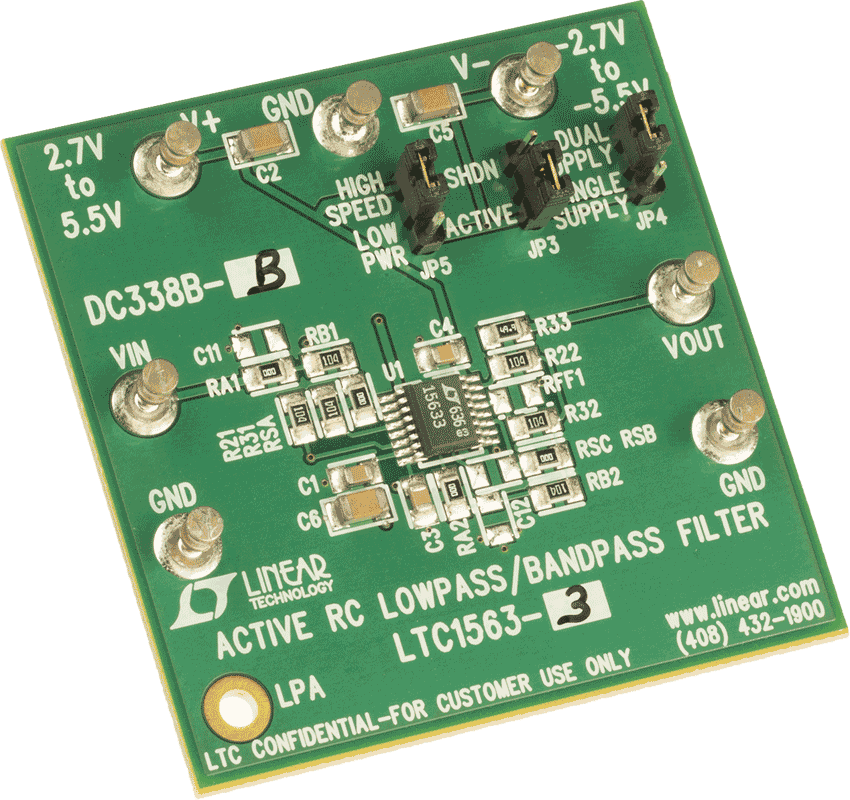

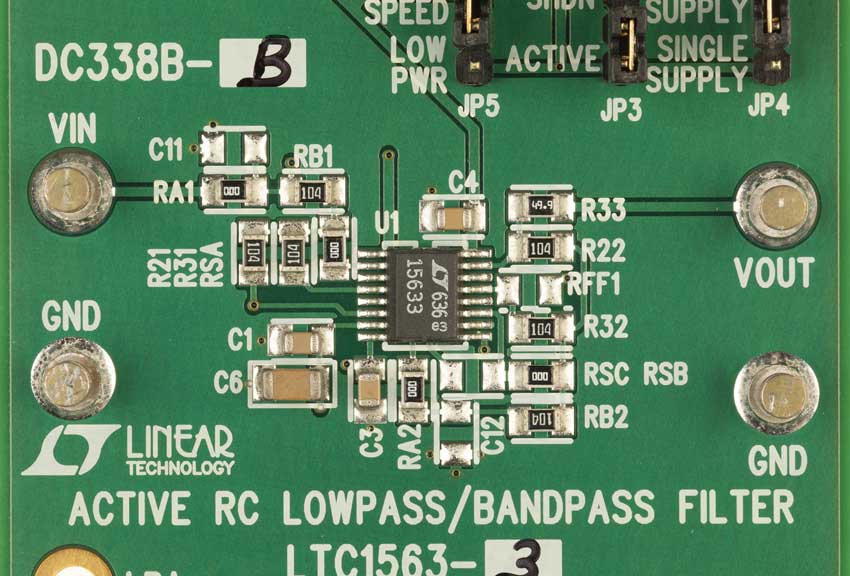

DC338B-B
LTC1563-3CGN Demo Board | Universal Lowpass Filter
DC338B-B Demo Board DC338B-B Demo Board DC338B-B Demo Board DC338B-B Demo Board DC338B - Schematic
