LTC1560-1
量产1MHz / 500kHz 连续时间、低噪声、低通椭圆滤波器
- 产品模型
- 4
产品详情
- 采用 SO-8 封装的 5 阶、1MHz 椭圆滤波器
- 引脚可选的 1MHz / 500kHz 截止频率
- 信噪比 (SNR)：75dB
- 信噪比 (–63dB THD)：69dB
- 通带纹波 (fCUTOFF = 1MHz)：±0.3dB
- 阻带衰减优于 60dB
- 无需外部组件

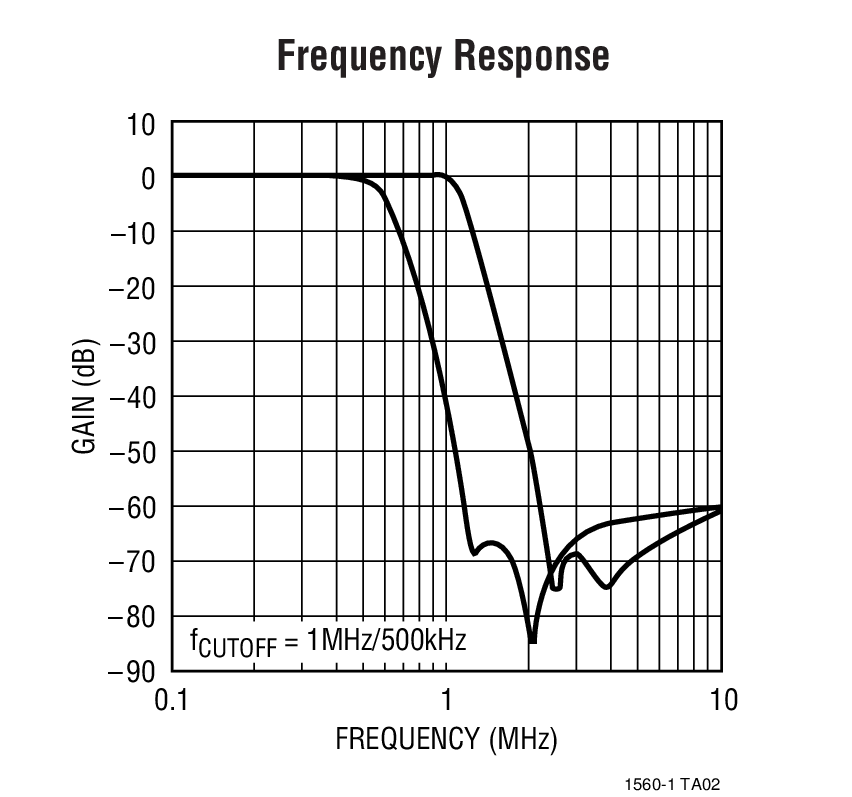

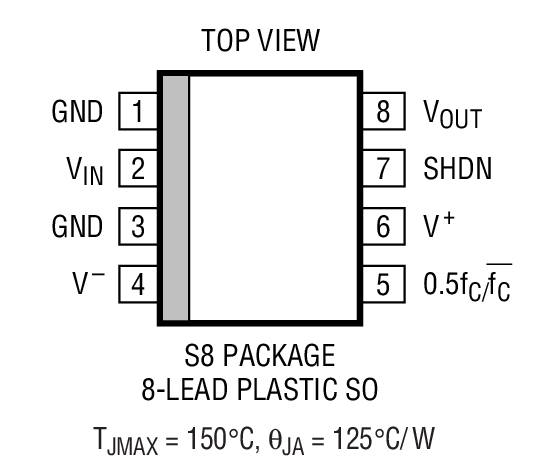

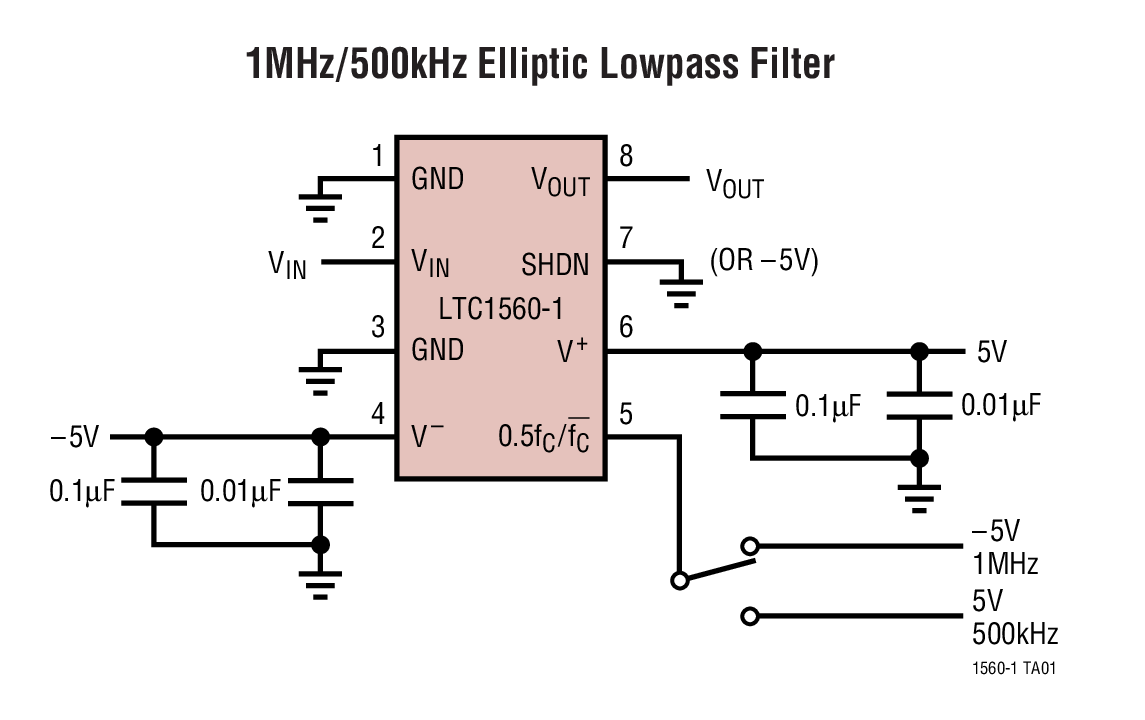

LTC®1560-1 是一款5 阶、连续时间、低通滤波器。LTC1560-1 的椭圆传递函数是谨慎选择的，以在选择性 (针对抗混双应用) 和瞬态响应之间找到折衷点。滤波器截止频率 fCUTOFF 可通过引脚选择为 500kHz (引脚 5 连接至 V+) 或 1MHz (引脚 5 连接至 V–)。当设置为 1MHz 时，通带纹波通常为 ±0.2dB (至高达 0.55fCUTOFF) 和 ±0.3dB (至 0.9fCUTOFF)。过渡频带增益为 –24dB (在 1.4fCUTOFF) 和 –51dB (在 2fCUTOFF)。阻带衰减为 63dB (在 2.43fCUTOFF) 及更高，利用正确的电路板布局可保持至少 60dB 至 10MHz 频率。当 LTC1560-1 设置为 fCUTOFF = 500kHz 时，滤波器响应非常接近截止频率为 1MHz 时的情形 (除了靠近截止频率处的阻带平坦度之外)；在 fCUTOFF的增益为 –1.3dB。
与其他高频滤波器不同，LTC1560-1 是专为实现低噪声和低失真而设计的。对于一个 1VRMS 输入信号，信噪比为 69dB，THD 为 –63dB。75dB 的最大 SNR 在采用一个 2.1VRMS 输入信号时获得。这产生 –46dB THD。
LTC1560-1 采用 ±5V 电源工作，具有一种省电模式，并可提供 SO-8 表面贴装型封装。

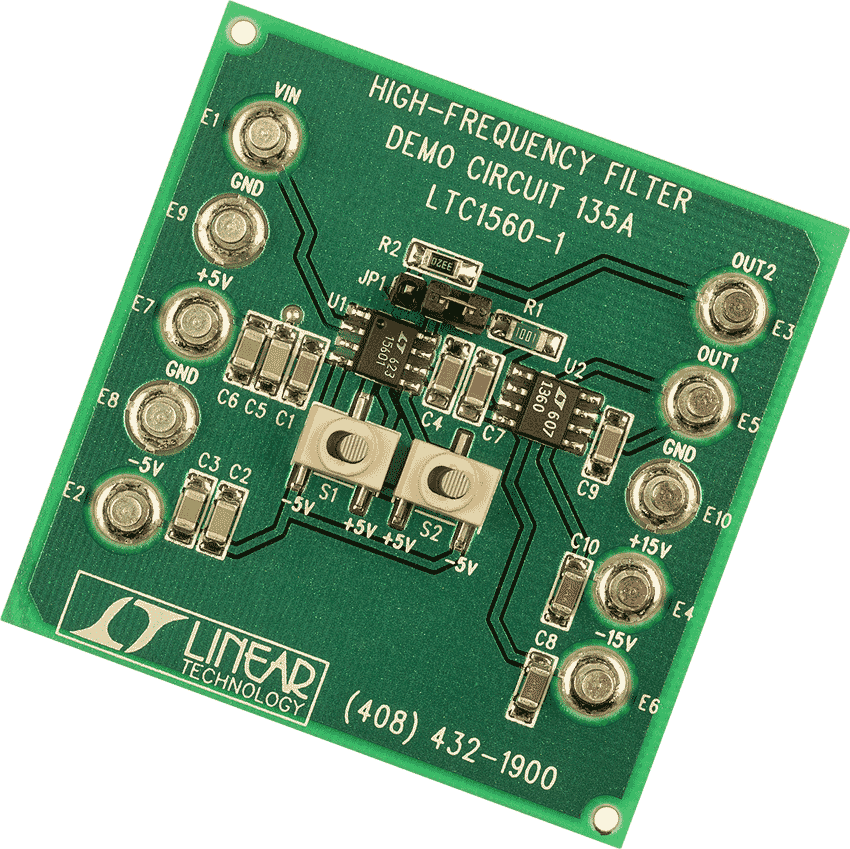

可以获得从 450kHz 至 1.5MHz 的其他截止频率。为 LTC1560-1 提供了演示电路板 DC135A。如需了解更多信息，请与凌力尔特 (现隶属 ADI) 联系。
应用
- 抗混叠滤波器
- 平滑滤波器或重构滤波器
- 通信滤波器
参考资料
数据手册 1
可靠性数据 1
应用笔记 1
设计笔记 2
规范通知 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1560-1CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1560-1CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1560-1IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LTC1560-1IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LTC1560-1CS8#PBF | 量产 | |
| LTC1560-1CS8#TRPBF | 量产 | |
| LTC1560-1IS8#PBF | 量产 | |
| LTC1560-1IS8#TRPBF | 量产 | |
|
10月 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
| LTC1560-1CS8#PBF | 量产 | |
| LTC1560-1CS8#TRPBF | 量产 | |
| LTC1560-1IS8#PBF | 量产 | |
| LTC1560-1IS8#TRPBF | 量产 | |
|
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LTC1560-1CS8#PBF | 量产 | |
| LTC1560-1CS8#TRPBF | 量产 | |
| LTC1560-1IS8#PBF | 量产 | |
| LTC1560-1IS8#TRPBF | 量产 | |
