LT1568
量产极低噪声、高频有源 RC 滤波器单元式部件
- 产品模型
- 4
产品详情
- 采用单 3V 电源时的中心频率可高达 10MHz
- 易于使用 —— 采用单个电阻器阻值来设定低通截止频率(200kHz <= fC <= 5MHz)，不对称的电阻器阻值可将截止频率扩展至高达 10MHz
- 极灵活 —— 采用不同的电阻器阻值可实现带或不带增益的低通转移函数 (巴特沃斯、切比雪夫或定制)
- SNR = 92dB (fC = 2MHz，2VP-P)
- THD = -84dB (fC = 2MHz，1VP-P)
- 内部电容器精度修整至 ±0.75%
- 单个四极点低通滤波器或一对匹配的双极点低通滤波器
- 可连接成一个带通滤波器
- 单端或差分输出
- 可采用单 3V (最小值为 2.7V) 至 ±5V 电源运作
- 轨至轨输入和输出电压

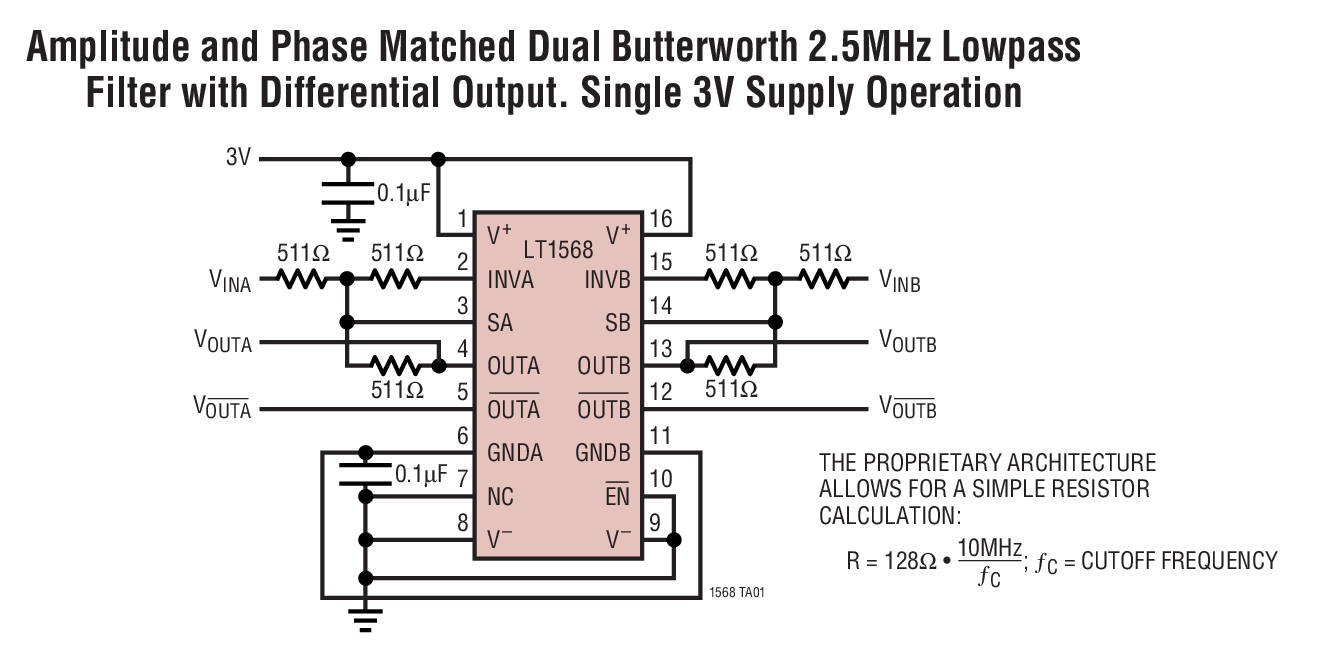

LT®1568 是一个具有轨至轨输入和输出的易用型有源 RC 滤波器单元式部件。该 IC 的内部电容器和内部低噪声运算放大器的 GBW 乘积均经过适当的修整，以便能够实现一致和可重复的滤波器响应。利用单个电阻器阻值，LT1568 提供了一对匹配的双极点巴特沃斯 (Butterworth) 低通滤波器，该滤波器具有适合于 I/Q 信道的单位增益。
通过采用阻值不对称的外部电阻器，这两个双极点滤波器节能够产生不同的频率响应或增益。此外，还可对该两级进行级联，以形成一个具可设置响应的四极点滤波器。LT1568能实现高达 10MHz 的截止频率，因而成为高速数据通信中抗混淆或通道滤波处理的理想选择。LT1568 还可被用作一个带通滤波器。
LT1568 具有非常低的噪声，可支持 90dB 以上的信噪比。它还能够提供单端至差分信号转换，以实现对高速 A/D 转换器的直接驱动。LT1568 具有一种停机模式，当采用一个 5V 电源时，该模式可将电源电流减小至 0.5mA 左右。

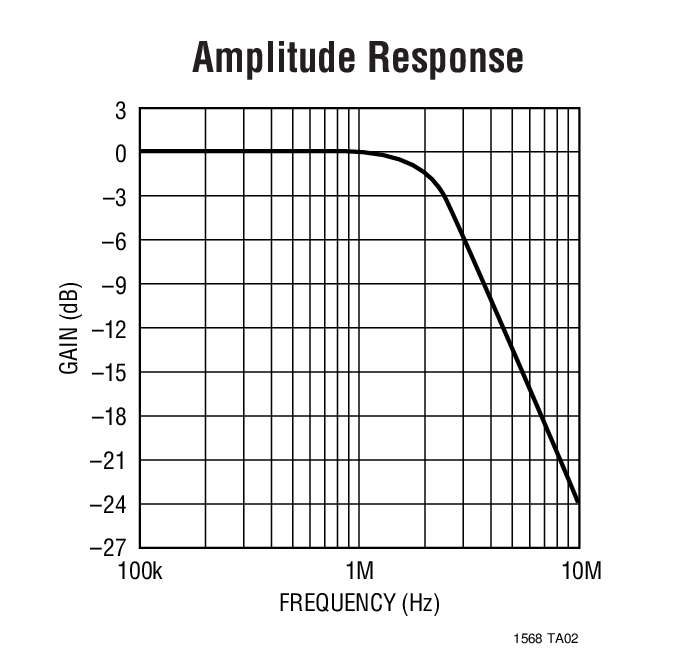

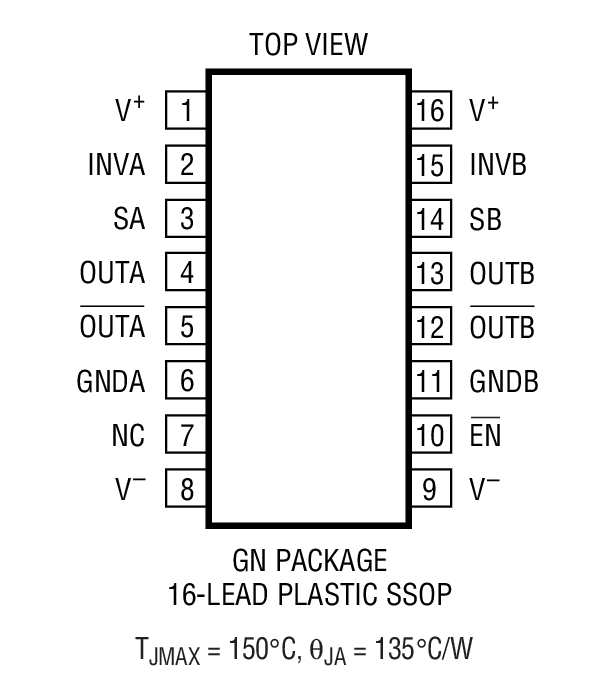

LT1568 采用窄式 16 引脚 SSOP 封装。
应用
- 替代分立式的 RC 有源滤波器和 LC 滤波器模块
- 抗混淆/重建滤波器
- 双或 I 和 Q 通道 (两个匹配的二阶滤波器被集成在一个封装内)
- 单端至差分转换
- 视频信号处理
参考资料
数据手册 1
可靠性数据 1
用户手册 2
设计笔记 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1568CGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LT1568CGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LT1568IGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LT1568IGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking |
||
| LT1568CGN#PBF | 量产 | |
| LT1568CGN#TRPBF | 量产 | |
| LT1568IGN#PBF | 量产 | |
| LT1568IGN#TRPBF | 量产 | |
|
10月 11, 2022 - 22_0235 Epoxy Change from Henkel 8290 to 8290A for GN Package |
||
| LT1568CGN#PBF | 量产 | |
| LT1568CGN#TRPBF | 量产 | |
| LT1568IGN#PBF | 量产 | |
| LT1568IGN#TRPBF | 量产 | |
|
4月 6, 2022 - 22_0066 Laser Top Mark for 16QSOP Assembled in ADPG [PNG] |
||
| LT1568CGN#PBF | 量产 | |
| LT1568CGN#TRPBF | 量产 | |
| LT1568IGN#PBF | 量产 | |
| LT1568IGN#TRPBF | 量产 | |
这是最新版本的数据手册
工具及仿真模型
LTspice 11
- LT1568 Demo Circuit - 4th Order, Highpass Filter
- LT1568 Demo Circuit - 4th Order Bandpass with External Capacitors
- LT1568 Demo Circuit - Narrow Passband, 4th Order Bandpass
- LT1568 Demo Circuit - 4th Order, Elliptic, Lowpass Filter
- LT1568 Demo Circuit - 4th Order, Butterworth, Lowpass Filter
- LT1568 Demo Circuit - 5th Order, Butterworth, Lowpass Filter
- LT1568 Demo Circuit - A Squarewave to Differential Sinewave Converter
- LT1568 Demo Circuit - 5th Order, Bessel, Lowpass Filter (Linear Passband Phase)
- LT1568 Demo Circuit - Wide Passband, 4th Order Bandpass
- LT1568 Demo Circuit - 4th Order, Butterworth, Lowpass Filter (Linear Passband Phase)
- LT1568 - Filters
LTspice中提供以下器件型号：
- LT1568
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

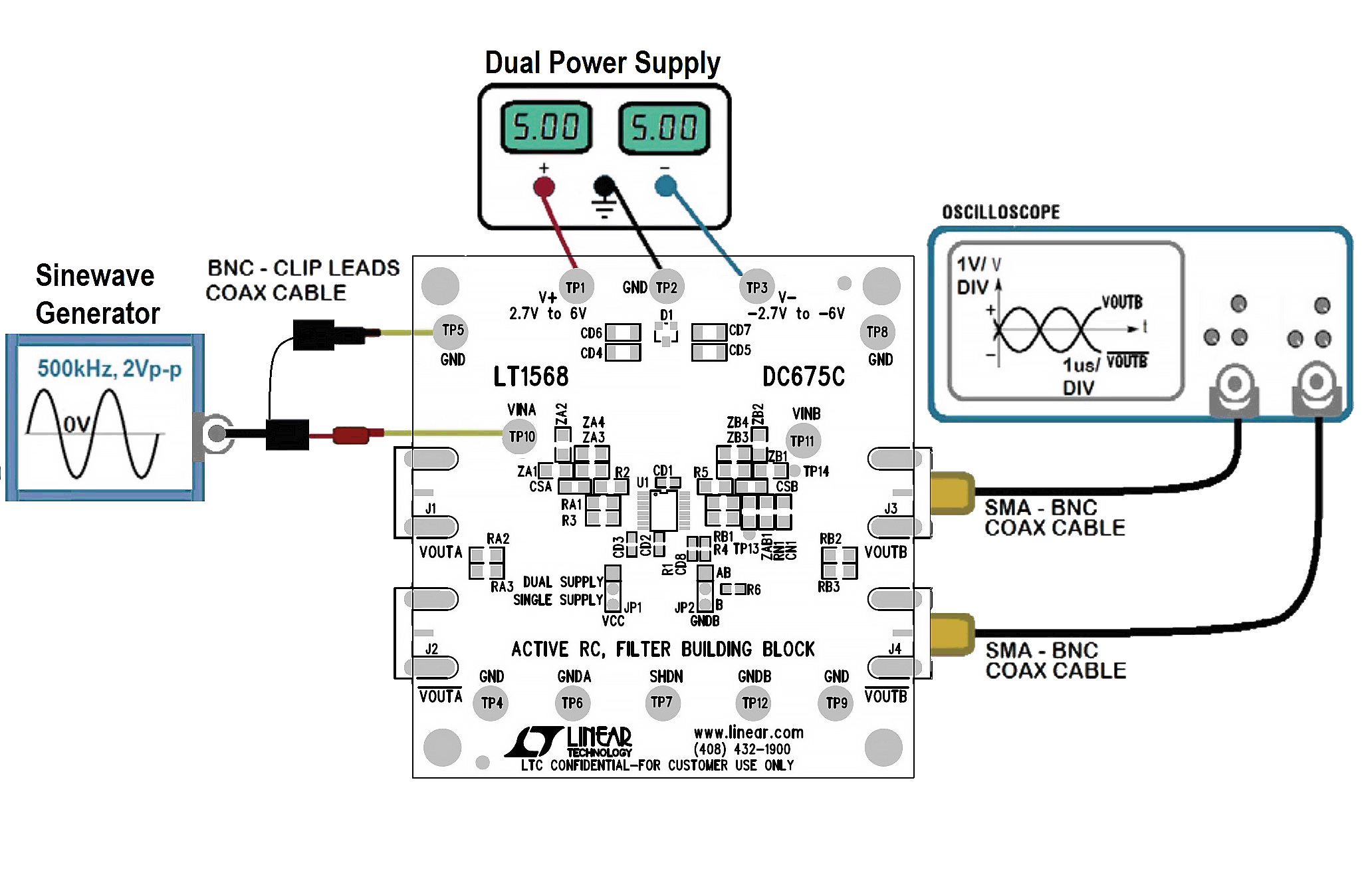

评估套件
LT1568 四阶有源 RC 滤波器 IC
